Installation du commutateur
Connexion aux ports StackPower
Avant de commencer
Avant de connecter les câbles StackPower, reportez-vous à la section
des commutateurs, à la page
les commutateurs. Pour éviter toute erreur de configuration, les ports StackPower du commutateur sont codés
et ont des bandes colorées qui correspondent au codage et des bandes sur les connecteurs du câble StackPower.
Procédure
Étape 1 Retirez les caches des connecteurs de câble StackPower.
Étape 2 Connectez l'extrémité du câble avec une bande verte à l'un ou l'autre des ports StackPower du premier
commutateur. Alignez correctement le connecteur, puis insérez ce dernier dans un port StackPower sur le
panneau arrière du commutateur.
Étape 3 Connectez l'extrémité du câble présentant la bande jaune à un autre commutateur Catalyst 3850 (pour configurer
le partage d'alimentation électrique StackPower).
Étape 4 Serrez les vis imperdables pour fixer les connecteurs de câble StackPower en place.

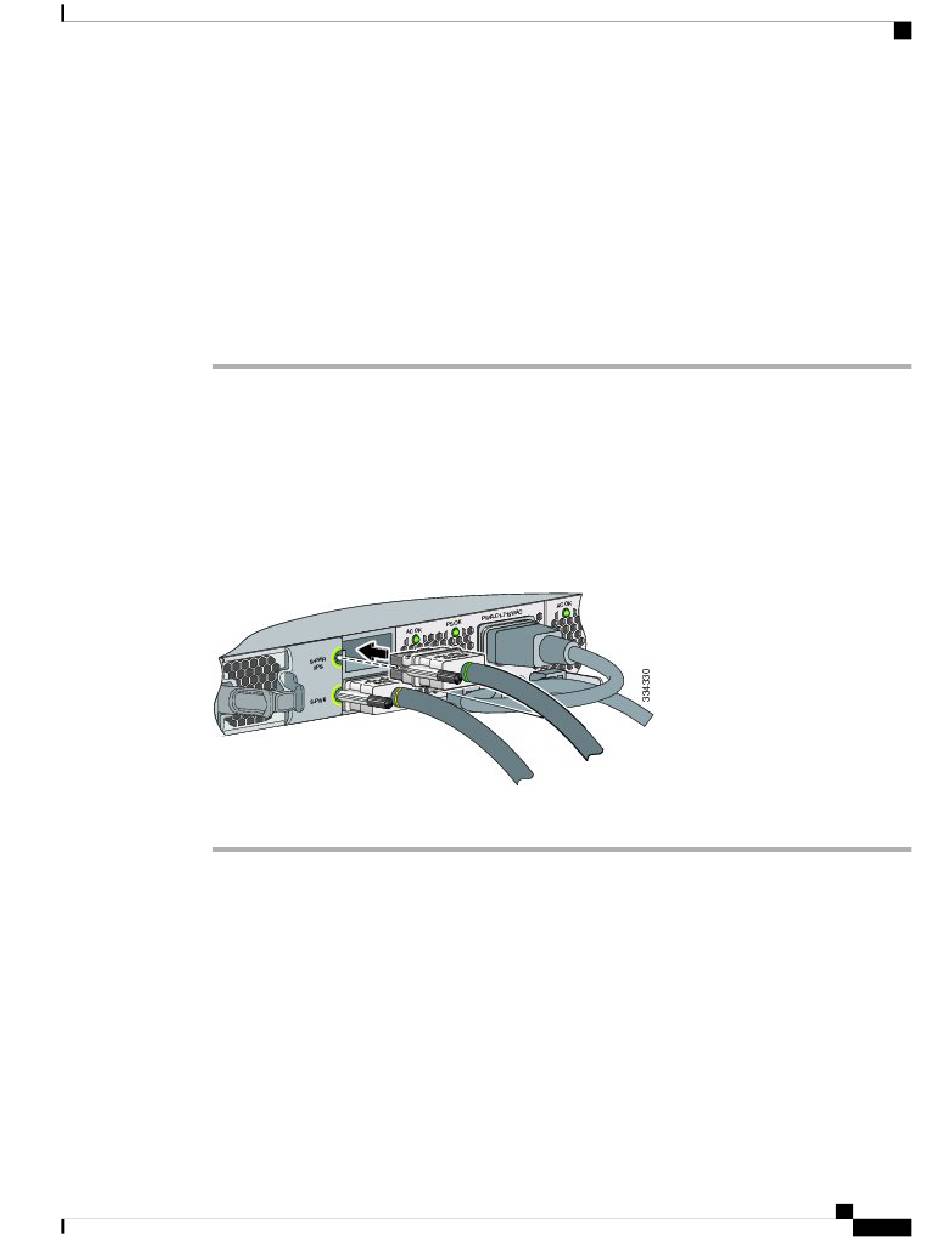

Figure 25: Connexion du câble StackPower à un port StackPower
Avertissement
Installation d'un module réseau dans le commutateur
Reportez-vous aux sections suivantes pour obtenir des informations sur les modules réseau :
•
Installation et retrait des modules SFP et SFP+
Reportez-vous aux sections suivantes pour obtenir des informations sur les modules SFP et SFP+ :
OL-28252-03
30. Utilisez toujours un câble StackWise approuvé par Cisco pour connecter
Le retrait et l'insertion du câble StackPower peuvent réduire la durée de vie du câble. Ne
retirez et n'insérez ce câble qu'en cas de stricte nécessité.
Installation des modules de réseau, à la page 52
Planification d'une pile de données sur
Guide d'installation matérielle du commutateur Catalyst 3850
Connexion aux ports StackPower
43
