DAELIM DAYSTAR Manuel De Service page 144

●

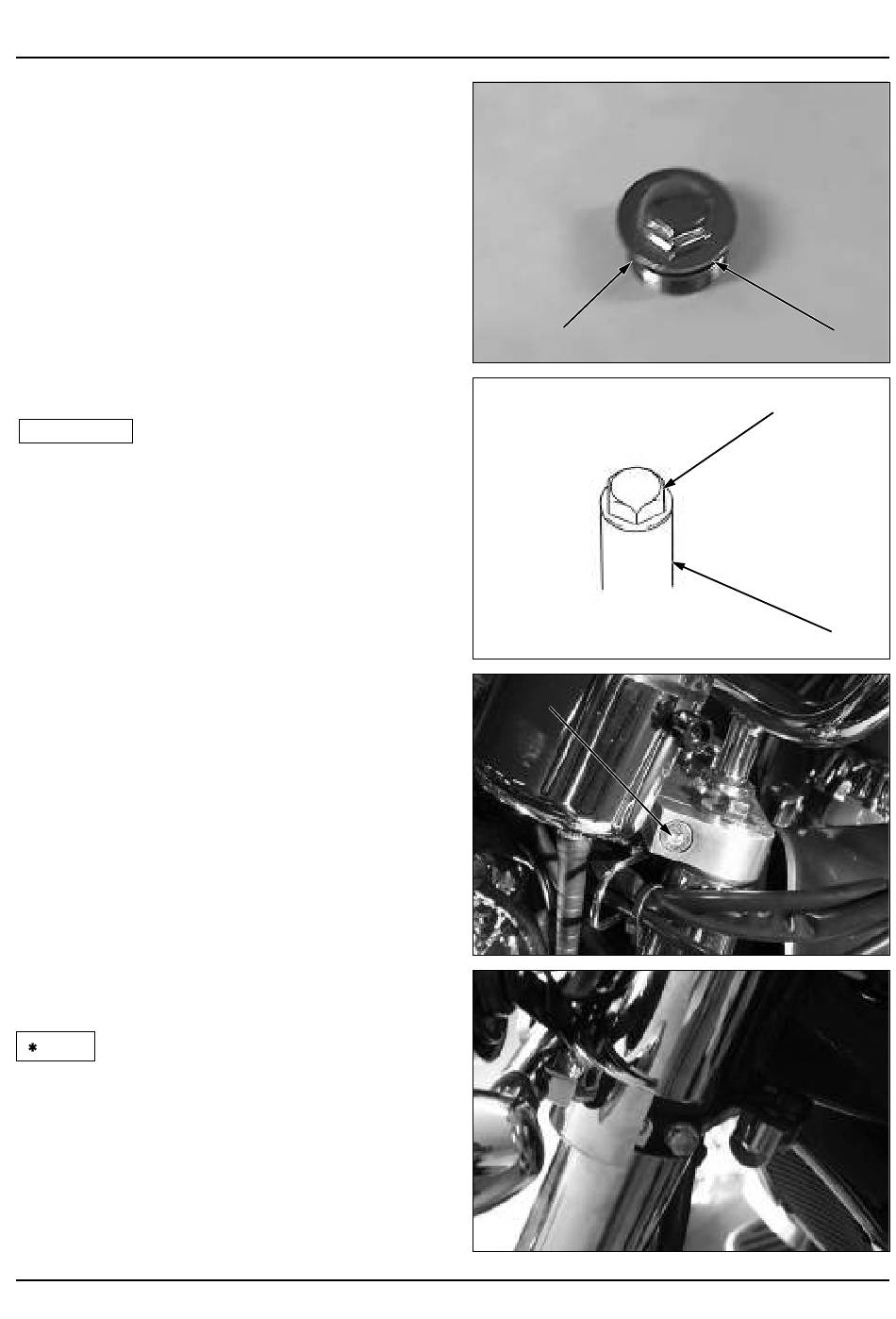

Installez le nouveau joint torique frok boulon du capuchon de tube.
●
Installez le bouchon du tube boulon fourchette pour tube de fourche.
△
MISE EN GARDE MISE EN GARDE
! !
•
Ne pas installer de nouveau le boulon du capuchon de tube de fourche.
Installation
●
Installez la fourche avant dans la tige de direction, pont supérieur.
●
Aligner l'extrémité supérieure du tube de fourche avec la surface
supérieure du pont supérieur.
●
Installez le boulon supérieur de prise de fourche.
Couple: 2.0kgf-m
●
Installez le fond boulon de pincement de la fourche.
Couple: 3.3kgf-m
REMARQUE
•
Soyez veiller à ce que le collier est de ne pas séparer.
Roue avant / fourche avant / Direction
Tube Cap Bolt Fork Tube Cap Bolt Fork Tube Cap Bolt Fork Tube Cap Bolt Fork Tube Cap Bolt Fork Tube Fork Cap Bolt Tube Fork Cap Bolt Fork
Tube Cap Bolt Fork Tube Cap Bolt Fork Tube Cap Bolt Fork Tube Cap Bolt Fork Tube Cap Bolt Fork Tube Cap Bolt
Fork Top Socket Bolt
Socket Bolt Fork Top Top Socket Bolt Fork Top Socket Bolt Fork Top Socket Bolt Fork Top Fork Top Socket Bolt Fork Socket Bolt Fork Top
Socket Bolt Socket Bolt Fork Top Socket Bolt Fork Top Socket Bolt Fork Top Socket Bolt Fork Top Socket Bolt Fork Top
O-Ring
O-Ring O-Ring O-Ring O-Ring O-Ring
O-Ring O-Ring O-Ring O-Ring O-Ring O-Ring
O-Ring
Tube Fork Cap Bolt
Tube fourchette
13-17
