DESCRIPTIF ET CARACTÉRISTIQUES TECHNIQUES
La débroussailleuse coupe-herbe Excelion 1200 peut être utilisée selon 2 modes d'utilisation :
- le mode Coupe Herbe à fil,
- le mode Débroussailleuse à lames aciers nécessitant des pièces de sécurité complémentaires.
Mode Coupe Herbe
14
1
2
3
4
5
6
7
8
15
13
12
11
10
9

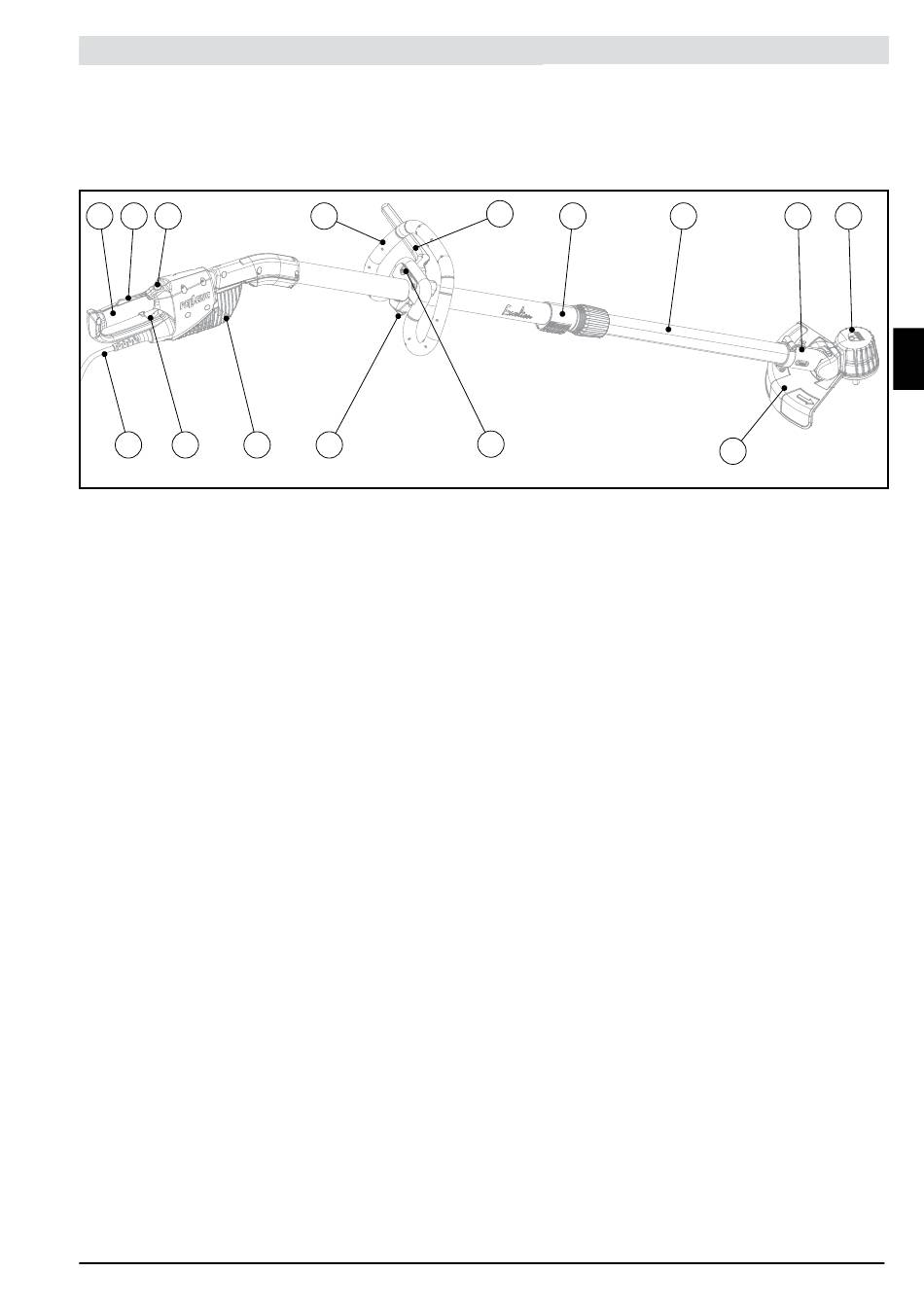

Description des principaux éléments :
53_13_093A
1– Poignée : Permet le guidage de la débroussailleuse coupe-herbe Excelion 1200
2– Gâchette de sécurité : Empêche d'actionner la gâchette de commande par inadvertance, il faut
actionner la gâchette de sécurité pour pouvoir actionner la gâchette de commande.
3– Bouton sélection de vitesse de rotation max. de l'outil de coupe et panneau lumineux : Permet de
sélectionner la vitesse maximale de coupe, celle-ci est indiquée sur le panneau lumineux.
4– Poignée avant : Permet de guider la machine, la position de la poignée sur le tube téléscopique est
réglable.
5– Molette serrage tube téléscopique : Permet de régler la longueur du tube téléscopique.
6– Tube téléscopique
7– Support tube téléscopique : S'articule avec le carter moteur, permet le réglage de l'inclinaison de la
tête de coupe.
8– Carter moteur : Protège le moteur électrique et permet d'évacuer la chaleur. S'articule avec le support
tube téléscopique et permet le réglage de l'inclinaison de la tête de coupe.
9– Carter de sécurité : Permet d'éviter les projections d'objets solides (pierres, morceaux de métal)
sur l'opérateur. Un couteau fixé sur le carter de sécurité permet d'assurer la longueur correcte des fils de
coupe.
10– Molette de réglage poignée avant : Permet le réglage de la position de la poignée avant sur le tube
téléscopique.
11– Carte électronique de commande moteur et son radiateur : Protège la carte électronique de
commande et permet d'évacuer la chaleur.
12– Gâchette de commande : Permet d'actionner la rotation de l'outil de coupe selon une vitesse
progressivement réglable.
13– Cordon électrique : Permet de brancher la machine sur la batterie outils Pellenc.
14– Dispositif d'éloignement : Pièce de sécurité obligatoire en mode Débroussailleuse. Réduit les risques
de coupures au niveau des jambes et pieds de l'opérateur en gardant la distance de sécurité entre l'outil de
coupe et l'opérateur. Pièce interchangeable pour un droitier ou un gaucher.
15– Oeillet de portage : Pièce de sécurité obligatoire en mode Débroussailleuse. Permet d'attacher la
machine au gilet de sécurité de l'opérateur via un harnais.
