WIRInG THE DoWnRIGGER
MOTOR
14 | cannondownriggers.com

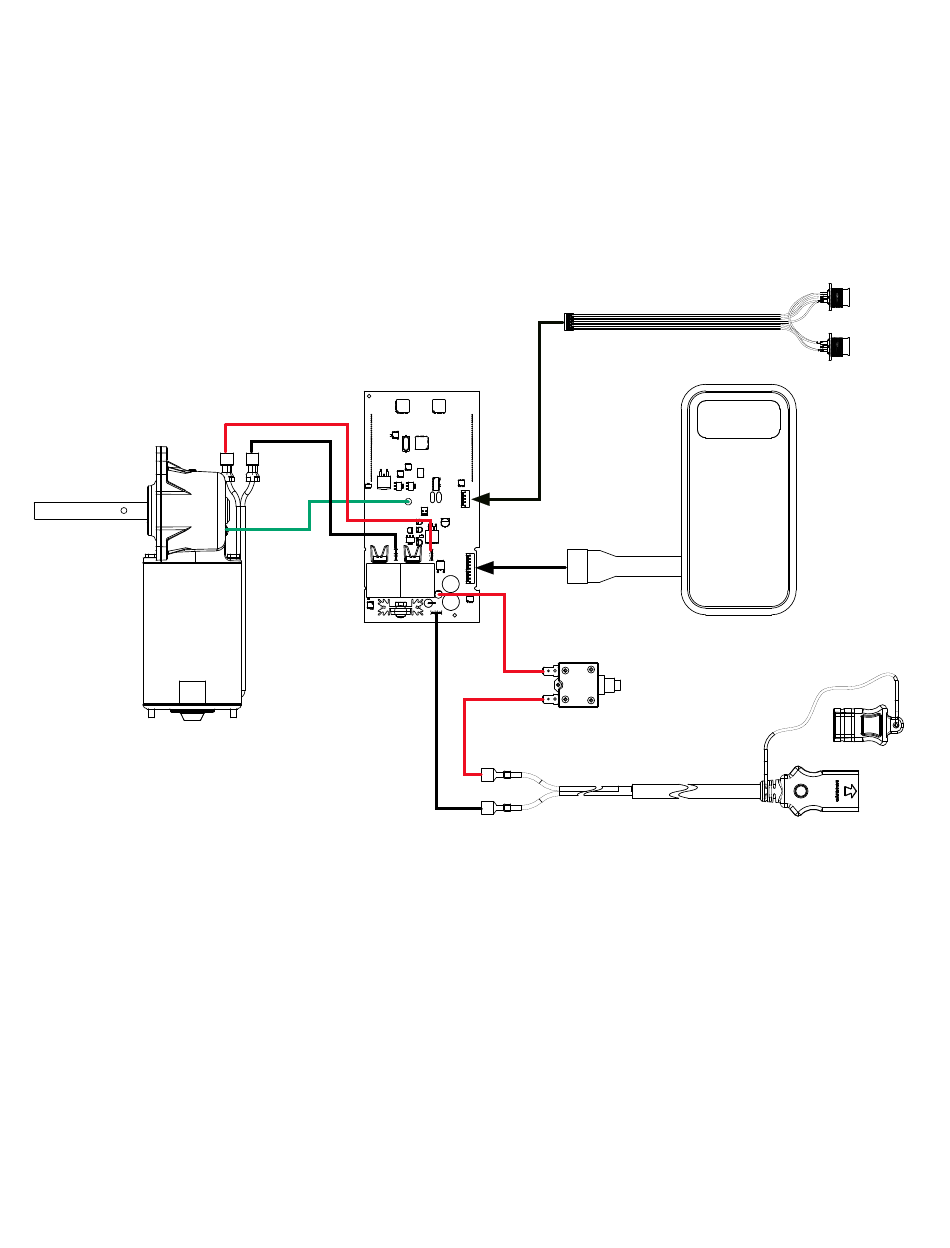

WIRInG DIAGRAM

RED WIRE (M+)
BLACK WIRE (M-)
GREEN WIRE
(PIC)
BLACK WIRE
COMMUNICATION HARNESS
RED WIRE
CIRCUIT
BREAKER
RED WIRE
©2016 Johnson Outdoors Marine Electronics, Inc.
KEYPAD
POWER CABLE
