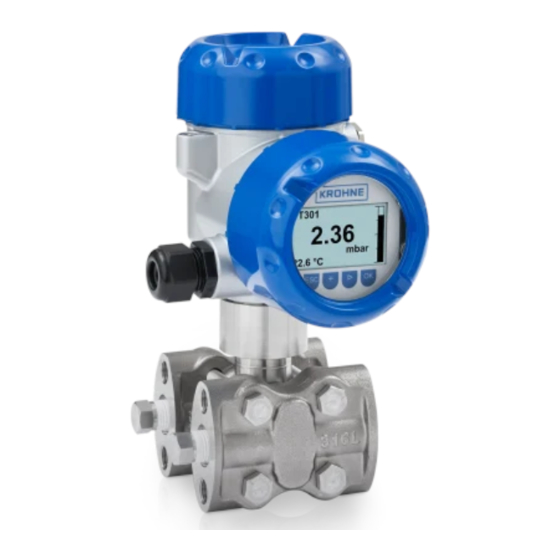

Transmetteur de pression différentielle permettant de
mesurer le débit, le niveau, la pression différentielle, la
densité et l'interface
•
Grande précision et stabilité de mesure dans toutes les conditions de process
•
Temps de réponse rapide
•
Convertisseur de mesure modulaire pour toutes applications
© KROHNE 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr
Notice technique
Notice technique
Notice technique
Notice technique

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTIBAR DP 7060 C

Sommaire des Matières pour KROHNE OPTIBAR DP 7060 C

  • Page 1 • Grande précision et stabilité de mesure dans toutes les conditions de process • Temps de réponse rapide • Convertisseur de mesure modulaire pour toutes applications © KROHNE 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 2: Table Des Matières

    4.3.3 Boîtier chambre double ......................36 4.3.4 Boîtier chambre double Ex d ia .................... 37 5 Informations relatives à la commande 5.1 Code de commande ......................38 6 Notes www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 3: Caractéristiques Produit

    OPTIBAR DP 7060 C 1.1 Transmetteur de pression différentielle OPTIBAR Le dernier OPTIBAR de KROHNE est incomparable si on évoque les critères de polyvalence et de robustesse. L'appareil de mesure de pression différentielle piézorésistif nouvellement et totalement conçu fournit non seulement la pression différentielle exacte quelles que soient les conditions de fonctionnement, mais mesure aussi simultanément la pression statique dans la...

  • Page 4: Options

    06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...
  • Page 5 Le boîtier standard pour tous les transmetteurs de pression - il est doté de tout ce qu'il faut pour une utilisation industrielle et peut être utilisé dans des zones dangereuses pour tous les types de protection. 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...
  • Page 6 Convient également pour les applications hygiéniques qui nécessitent une classe de protection IP69K pour nettoyages à jet de vapeur. Les convertisseurs de mesure ne peuvent être utilisés dans des zones dangereuses qu'en fonctionnement en sécurité intrinsèque. www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 7: Principe De Mesure

    Si la limite de mesure est dépassée, le système de surcharge 5 limite la pression de process régnant au niveau du capteur de pression différentielle et protège ce dernier contre tout risque d'endommagement. 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 8: Caractéristiques Techniques

    Horloge intégrée Format de date Jour / Mois / Année Format d'heure 12 heures / 24 heures Fuseau horaire CET (Programmation usine) Répétabilité 10,5 minutes / an maximum www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 9: Précision De Mesure

    16 bars / 232,1 psi Influence de la Il est possible de corriger un décalage du zéro dû à la position. position de montage ≤0,1 mbar par 10° d'inclinaison 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...
  • Page 10 < ± 0,10% 100 mbars / 1,5 psi 160 bars / 2320 psi 500 mbars / 7,3 psi 3 bars / 43,51 psi 16 bars / 232,1 psi www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 11: Conditions De Service

    Chambre double IP66 / IP67 NEMA 4X IP66 / IP68 (0,2 bar / 2,9 psi) NEMA 4X Acier inox Capteur pour boîtier externe IP68 (25 bars / 362,6 psi) 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 12: Matériaux

    PN 160 : vis à tête hexagonale DIN 931 M8 x 90 A4 70, écrou hexagonal DIN 934 M8 A4 70 brides latérales Bride de mise à la 316 Ti, 316 L / 1.4404 terre Raccordement process Standard 1/4-18 NPT (femelle) www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 13: Raccordements Électriques

    (réglable) Courant de sortie maxi 21,5 mA Courant de démarrage ≤10 mA pendant 5 ms après la mise en route, ensuite ≤3,6 mA Amortissement 0...999 seconde(s), réglable 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 14: Homologations Et Certifications

    2 Chambre double Dimensions [mm] Dimensions [pouce] 4,57 3,39 4,57 3,43 3,39 4,72 Version de boîtier Poids [kg] Poids [lb] Chambre simple, aluminium 0,83 1,84 Chambre double, aluminium 1,24 2,73 www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...
  • Page 15 Version de boîtier Poids [kg] Poids [lb] Chambre simple, en acier inox (électro-poli) 0,73 1,61 Chambre simple, boîtier de précision 1,31 2,89 Chambre double, boîtier de précision 2,86 6,31 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...
  • Page 16 Figure 2-3: IP69K, acier inox (électro-poli) Dimensions [mm] Dimensions [pouce] 2,32 3,15 4,10 Version de boîtier Poids [kg] Poids [lb] Chambre simple, en acier inox (électro-poli) 0,73 1,61 www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...
  • Page 17 2 Chambre double Dimensions [mm] Dimensions [pouce] 2,72 3,11 4,41 3,31 3,11 4,41 Version de boîtier Poids [kg] Poids [lb] Chambre simple, plastique 0,40 0,88 Chambre double, plastique 0,51 1,13 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...
  • Page 18 41,3 1,63 2,36 3,39 3,58 Poids [kg] Poids [lb] Raccordement process 4,41 Hauteur totale du transmetteur de pression = b (raccordement process) + hauteur totale du boîtier correspondant www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...
  • Page 19 Figure 2-6: Support de montage Dimensions [mm] Dimensions [pouce] 2,76 41,3 1,63 4,17 2,76 2,13 1,57 4,33 1,61 1,57 Poids [kg] Poids [lb] Support de montage 0,33 0,73 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 20: Échelles De Pression

    (pression du système maximum) Pression du 0,073 psi abs (sous conditions de référence) système minimum 1 MWP correspond à la désignation PS dans le DESP (pression du système maximum) www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 21: Comportement De Sortie Dynamique

    500 mbars / 7,3 psi 3 bars / 43,51 psi 16 bars / 232,1 psi 1 Le temps de réponse indicielle est la somme du temps mort et de T90% 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 22: Montage

    Le fabricant ne pourra être tenu responsable pour tout dommage dû à une utilisation incorrecte ou non conforme à l'emploi prévu. L'OPTIBAR DP 7060 C est un transmetteur de pression différentielle permettant de mesurer le débit, le niveau, la pression différentielle, la densité et l'interface de gaz, de vapeurs et de liquides.

  • Page 23: Ventilation

    2 Boîtier chambre simple, aluminium 3 Boîtier chambre simple, électro-poli, en acier inox 4 Boîtier chambre double, plastique 5 Boîtier chambre double, aluminium 6 Boîtier chambre simple, IP69K 7 Élément de filtre 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 24: Configuration De Mesure Pour Mesure De Débit

    • Intégrer les points de prélèvement de la pression au-dessus ou sur le côté de la ligne de process. • L'appareil doit être monté au-dessus du point de prélèvement choisi. Figure 3-1: Exemple d'application 1 Vanne d'arrêt 2 Vanne d'équilibrage 3 Vanne d'arrêt www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 25: Dans Des Vapeurs Et Des Liquides Purs

    • Pour les applications de vapeur, remplir les lignes d'impulsion et / ou les récipients de condensat d'un liquide approprié. Figure 3-2: Exemple d'application 1 Vanne d'arrêt 2 Vanne d'équilibrage 3 Vanne d'arrêt 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 26: Configuration De Mesure Pour Mesure De Niveau

    • Pour les mesures de produits à teneur en solides, le montage de séparateurs et de vannes de vidange est recommandé afin de permettre la collecte et l'enlèvement des débris et des sédiments. www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 27: Dans Des Récipients Fermés Avec Lignes D'impulsion Remplies De Gaz

    • Pour les mesures de liquides à teneur en solides, le montage de séparateurs et de vannes de vidange est recommandé afin de permettre la collecte et l'enlèvement des débris et des sédiments. 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 28: Dans Des Récipients Fermés Avec Lignes D'impulsion Remplies De Gaz / De Condensat

    • Pour les mesures de liquides à teneur en solides, le montage de séparateurs et de vannes de vidange est recommandé afin de permettre la collecte et l'enlèvement des débris et des sédiments. www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 29: Raccordement Électrique

    06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 30: Caractéristiques À Respecter Pour Les Câbles Signal Fournis Par Le Client

    IP spécifiée. • 5...9 mm / 0,20...0,35" (standard) • 6...12 mm / 0,24...0,47" (en option) • 10...14 mm / 0,40...0,55" (en option) www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 31: Entrée De Câble 1/2-14 Npt (Femelle)

    Figure 4-3: Connecteur M12 x 1,4 broches 1 VS+ 2 Non raccordé 3 Non raccordé 4 VS- Broche de contact Couleur du câble Insert électronique pour borne Broche 1 Marron Broche 4 Bleu 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...
  • Page 32 1 VS- 2 VS+ Broche de contact Couleur du câble Insert électronique pour borne Broche 1 Noir Broche 2 Bleu Broche 8 Vert / jaune Mise à la terre www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 33: Raccordement À L'alimentation Électrique

    à la terre interne et externe sur le boîtier. 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 34: Raccordement Électrique

    à la terre externe à la liaison équipotentielle du client/de l'usine. • Serrer l'écrou du presse-étoupe. Le joint torique doit englober le câble complètement. • Revisser le couvercle du boîtier en place. www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 35: Boîtier Chambre Simple

    1 Alimentation / sortie signal 2 Adaptateur d'interface pour le module d'affichage et de réglage 3 Interface numérique 4 Borne de mise à la terre pour le raccordement du blindage du câble 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 36: Boîtier Chambre Double

    1 Alimentation / sortie signal 2 Adaptateur d'interface pour le module d'affichage et de réglage 3 Borne de mise à la terre pour le raccordement du blindage du câble www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...

  • Page 37: Boîtier Chambre Double Ex D Ia

    2 Adaptateur d'interface pour le module d'affichage et de réglage 3 Interface numérique Boîtier de raccordement 1 Alimentation / sortie signal 2 Borne de mise à la terre pour le raccordement du blindage du câble 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 38: Informations Relatives À La Commande

    4 500 mbars / 7,25 psi ; 160 bars / 2400 psi 5 3 bars / 43,5 psi ; 160 bars / 2400 psi 6 16 bars / 232 psi ; 160 bars / 2400 psi www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...
  • Page 39 Version de boîtier / Classe de protection Version de boîtier / Classe de protection Version de boîtier / Classe de protection 1 compact, IP 66 / 67, NEMA 6P 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...
  • Page 40 D DE - Allemand E EN - Anglais F FR - Français Barrière process supplémentaire Barrière process supplémentaire Barrière process supplémentaire Barrière process supplémentaire 0 sans S avec barrière process secondaire www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...
  • Page 41 Paramétrage de l'appareil Paramétrage de l'appareil 0 sans Certificats Certificats Certificats Certificats X sans M Respecter le code VZPA / VGK7 VGK7 4 4 4 4 VGK7 VGK7 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...

  • Page 42: Notes

    NOTES OPTIBAR DP 7060 C www.krohne.com 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr...
  • Page 43 NOTES OPTIBAR DP 7060 C 06/2014 - 4003728901 - TD OPTIBAR DP 7060 C R01 fr www.krohne.com...
  • Page 44 Systèmes de mesure pour pétroliers de haute mer Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Straße 5 47058 Duisburg (Allemagne) Tél. :+49 203 301 0 Fax:+49 203 301 103 89 info@krohne.com Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
