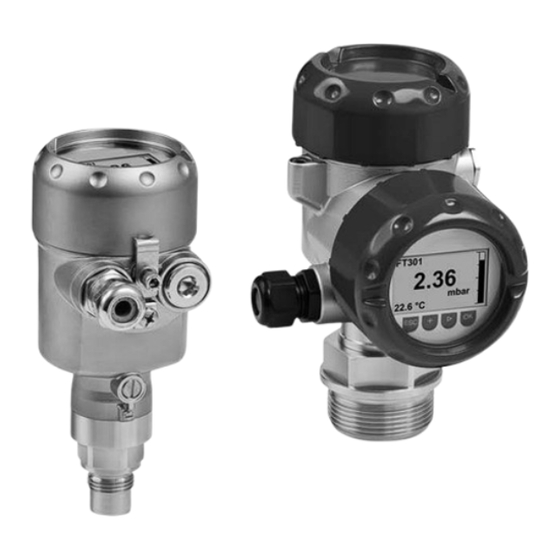

Transmetteur de pression pour la mesure de pression de service et de niveau
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
OPTIBAR PC 5060 C
OPTIBAR PC 5060 C
OPTIBAR PC 5060 C
OPTIBAR PC 5060 C
Transmetteur de pression pour la mesure de pression
de service et de niveau
®
4...20 mA HART
®
4...20 mA HART
avec qualification SIL
Révision électronique :
ER 3.3.x
© KROHNE 10/2015 - 4003874502 - MA OPTIBAR PC 5060 C R02 fr
Manuel de référence
Manuel de référence
Manuel de référence
Manuel de référence
