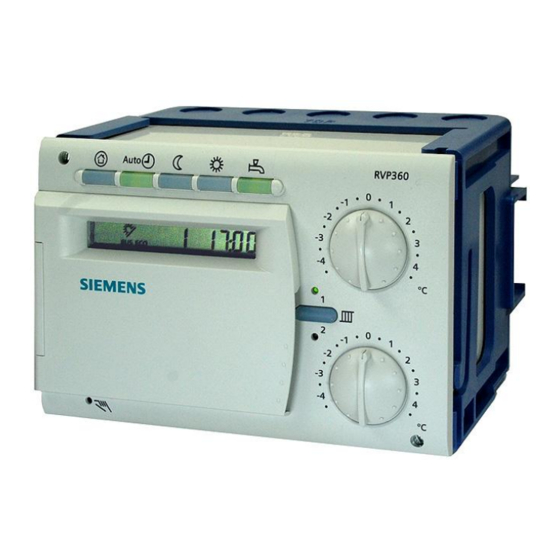

Siemens RVP360 Mode D'emploi
Régulateur de chauffage
Masquer les pouces
Voir aussi pour RVP360:
- Manuel technique (107 pages) ,
- Mode d'emploi (13 pages) ,
- Mode d'emploi (2 pages)
Table des Matières
Publicité
Liens rapides
Domaines d'application
Diffusion non restreinte
CE1N2546fr
Février 2018

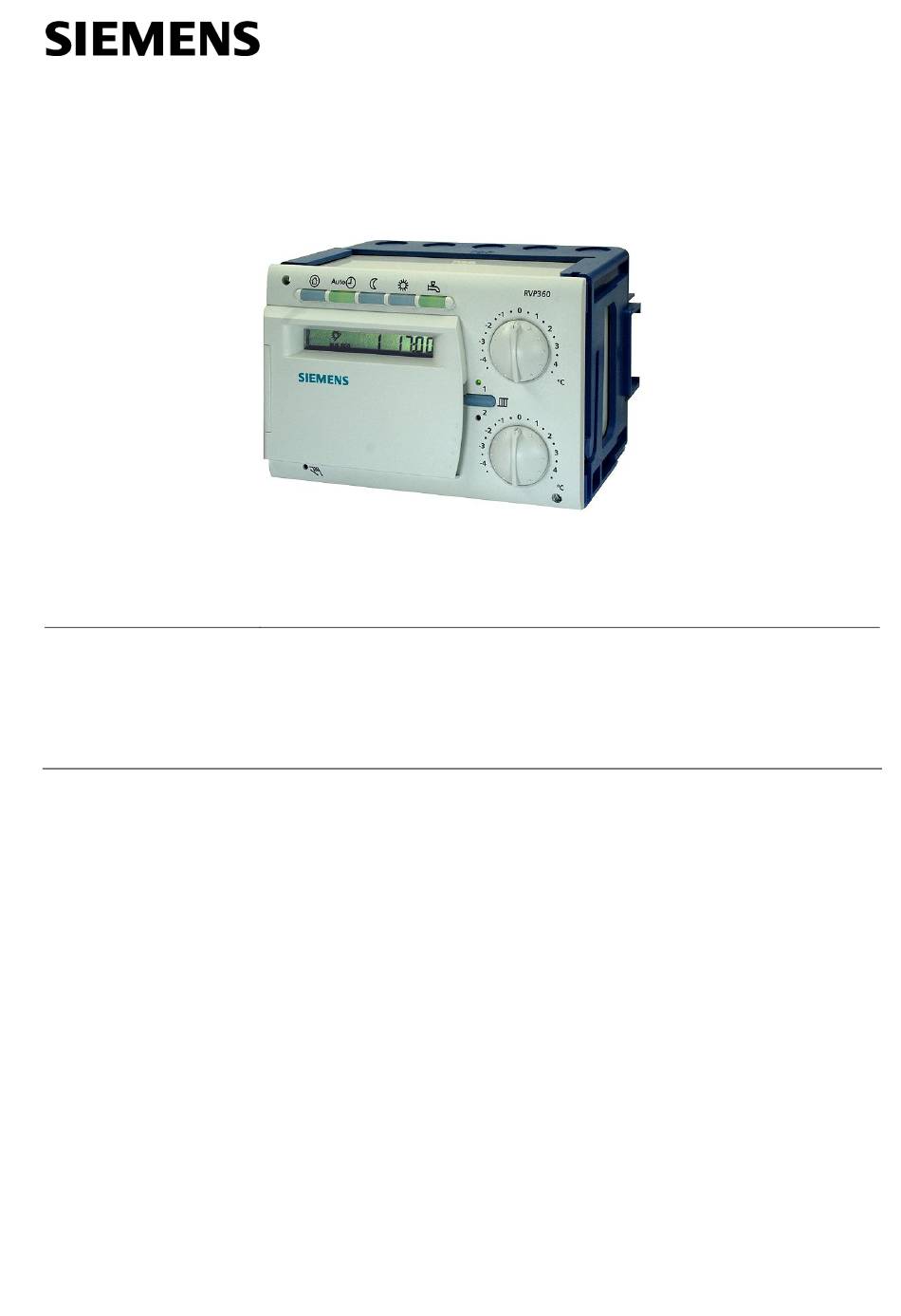

Régulateur de chauffage
pour 2 circuits de chauffage et préparation d'ECS
Régulateur de chauffage multifonctions communicant sur LPB pour bâtiments
résidentiels et immeubles du tertiaire. Convient pour la régulation de 2 circuits de
chauffage et la préparation d'ECS. 6 types d'installation programmés. Tension de
fonctionnement 230 V~.
∂ Types d'installation:
groupes de chauffe
,
groupes de chauffe et production d'ECS
,
groupes de chauffe possédant leur propre production thermique et d'ECS
,
Installations combinées, comportant plusieurs groupes de chauffe disposant
,
chacun de 2 circuits de chauffage indépendants et d'une préparation d'ECS
dédiée
∂ Type de bâtiment:
Immeubles d'habitation et bâtiments du tertiaire
,
∂ Côté corps de chauffe :
Tous les systèmes de chauffage courants : chauffages par radiateurs,
,
convecteurs, par le sol, par le plafond et par rayonnement
∂ Côté ECS :
Production d'ECS avec ballon
,
Production d'ECS avec une résistance électrique et panneau solaire
,
2
546
RVP36..
Building Technologies
Publicité
Table des Matières
Manuels Connexes pour Siemens RVP360
Sommaire des Matières pour Siemens RVP360
- Page 1 Régulateur de chauffage RVP36.. pour 2 circuits de chauffage et préparation d'ECS Régulateur de chauffage multifonctions communicant sur LPB pour bâtiments résidentiels et immeubles du tertiaire. Convient pour la régulation de 2 circuits de chauffage et la préparation d'ECS. 6 types d'installation programmés. Tension de fonctionnement 230 V~.
-
Page 2: Régulation De La Production D'ecs
∂ Programmes de commande horaire indépendants pour chauffage et préparation de l'eau sanitaire ∂ Limitation maximale de l'augmentation de la température de départ ∂ Communication via bus local (LPB - Local Process Bus), RVP360 seulement ∂ Relance des pompes (dégommage) ∂ Test des relais et des sondes ∂... -
Page 3: Documentation Produit
Sonde extérieure QAC32 (thermistance CTN 575) Les régulateurs reconnaissent automatiquement le type de sonde raccordé. Remarque Servomoteurs Servomoteurs de Siemens : ∂ Servomoteurs 3 points avec temps de course de 30 ... 873 s compatibles ∂ Servomoteurs tout ou rien ∂... -
Page 4: Types D'installation
Types d'installation Pour la signification des désignations, voir les "Schémas de raccordement". Types d'installation 4 – x Types d'installation 5 – x Types d'installation 6 – x Diffusion non restreinte 4/13 Siemens Régulateur de chauffage RVP36.. CE1N2546fr Building Technologies Février 2018... -
Page 5: Mode Protection
A la fin de chaque période d'occupation, le chauffage (pompe de circulation) est coupé jusqu'à ce que la consigne d'ambiance pour la période d'inoccupation soit atteinte (abaissement accéléré, peut être désactivé). Diffusion non restreinte 5/13 Siemens Régulateur de chauffage RVP36.. CE1N2546fr Building Technologies... - Page 6 Une charge ECS se produit tous les jours au moment de la première libération (ou à minuit en cas de programme de 24 h). Elle est effectuée même si la valeur effective se situe dans les limites du différentiel. Diffusion non restreinte 6/13 Siemens Régulateur de chauffage RVP36.. CE1N2546fr Building Technologies...
- Page 7 Pour faciliter la mise en service et la recherche de défauts, le régulateur offre ces sondes possibilités : ∂ Test des relais: les relais peuvent être activés manuellement Diffusion non restreinte 7/13 Siemens Régulateur de chauffage RVP36.. CE1N2546fr Building Technologies Février 2018...
- Page 8 états obéissent au principe de la commande ligne par ligne. A chaque paramètre, valeur et fonction de sélection est affectée une ligne de commande dotée d'un numéro. Diffusion non restreinte 8/13 Siemens Régulateur de chauffage RVP36.. CE1N2546fr Building Technologies...
-
Page 9: Recyclage
Respecter impérativement la législation locale en vigueur. Garantie Le fonctionnement des régulateurs RVP36.. en association avec des appareils tiers doit être assuré par l'exploitant. Dans ce cas, Siemens n'assure aucun service technique ni de garantie. Diffusion non restreinte 9/13 Siemens Régulateur de chauffage RVP36.. -
Page 10: Longueurs De Ligne Admissibles
Courant d'enclenchement transformateur max. 10 A, max. 10 ms d'allumage Interfaces 2 fils, non permutables Bus local (LPB) Connexion RVP360: 10 Coefficient de charge de bus E Connexion (appareil ou sonde 2 fils, permutables d'ambiance) Pour toutes les sondes Longueurs de ligne admissibles avec câble Cu de ⊕... -
Page 11: Dimensions
<95 % hum. rel. (sans (sans condensation) condensation) Conditions mécaniques classe 3M2 classe 2M2 classe 1M2 Hauteur maximale d'utilisation 3000 m maximum au dessus du niveau de la mer Diffusion non restreinte 11/13 Siemens Régulateur de chauffage RVP36.. CE1N2546fr Building Technologies Février 2018... -
Page 12: Schémas De Raccordement
Brûleur à 2 allures Thermostat de sécurité Thermostat limiteur de sécurité Sortie multifonctions LPB Bus de données (seulement RVP360) Pompe de circulation Pompe de circulation du circuit de chauffage 1 Pompe de charge pour ballon de stockage pompe de circulation circuit de chauffage 2 Régulateur RVP36.. - Page 13 Encombrements Dimensions en mm Diffusion non restreinte 13/13 Siemens Régulateur de chauffage RVP36.. CE1N2546fr Building Technologies Février 2018...
