siemens
CE1N3171fr
03.2011

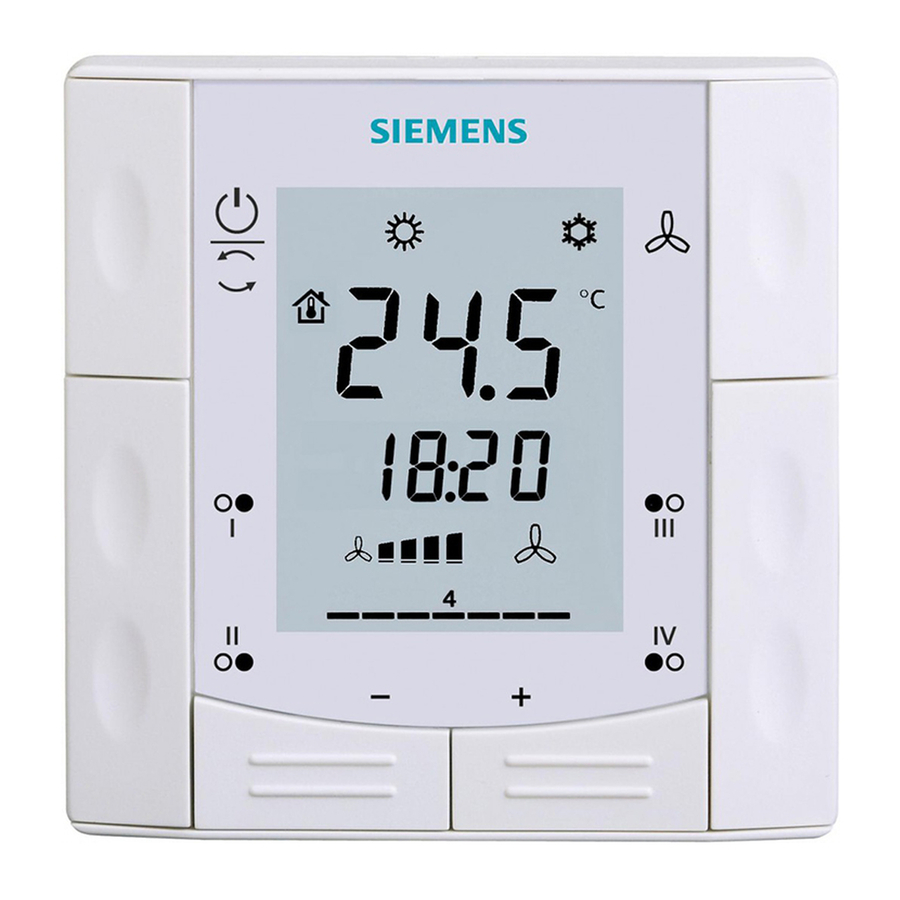

RDF301
Régulateurs d'ambiance
pour montage semi-
encastré avec
communication KNX
Pour ventilo-convecteurs 2 tubes, 2 tubes 2 fils et 4 tubes
Pour les applications à détente directe (compresseur)
•
Communication sur bus KNX (mode S et LTE)
•
Affichage rétroéclairé
•
Régulation TOR / PI/ P
•
Sorties pour régulation 2 ou 3 points
•
Sorties pour ventilateur 1 ou 3 vitesses
•
2 entrées multifonctions pour contact de badge, sonde externe etc.
•
Régimes: Confort, Economie et Protection
•
Régime du ventilateur automatique ou manuel
•
Changeover automatique ou manuel chauffage / refroidissement
•
Limitation minimale ou maximale de la consigne de température ambiante
•
Régulation en fonction de la température ambiante ou de reprise
•
Paramètres de mise en service et de régulation réglables
•
Mise en service avec Synco ACS700, ETS3 Professional ou via HMI locale
•
Intégration dans Synco
•
Intégration dans DESIGO et Apogee via adressage de groupe (ETS3) ou
individuel
•
Intégration dans un système tiers via adressage de groupe (ETS3)
•
Montage en boîtier encastré rectangulaire, entraxe 60,3 mm
•
Tension de fonctionnement CA 24 V
Fonctions additionnelles dans le RDF301.50:
•
Quatre touches de commande d'actionneurs KNX en mode S
(fonctions: commutation, variation, volets, scénarios 8 bits)

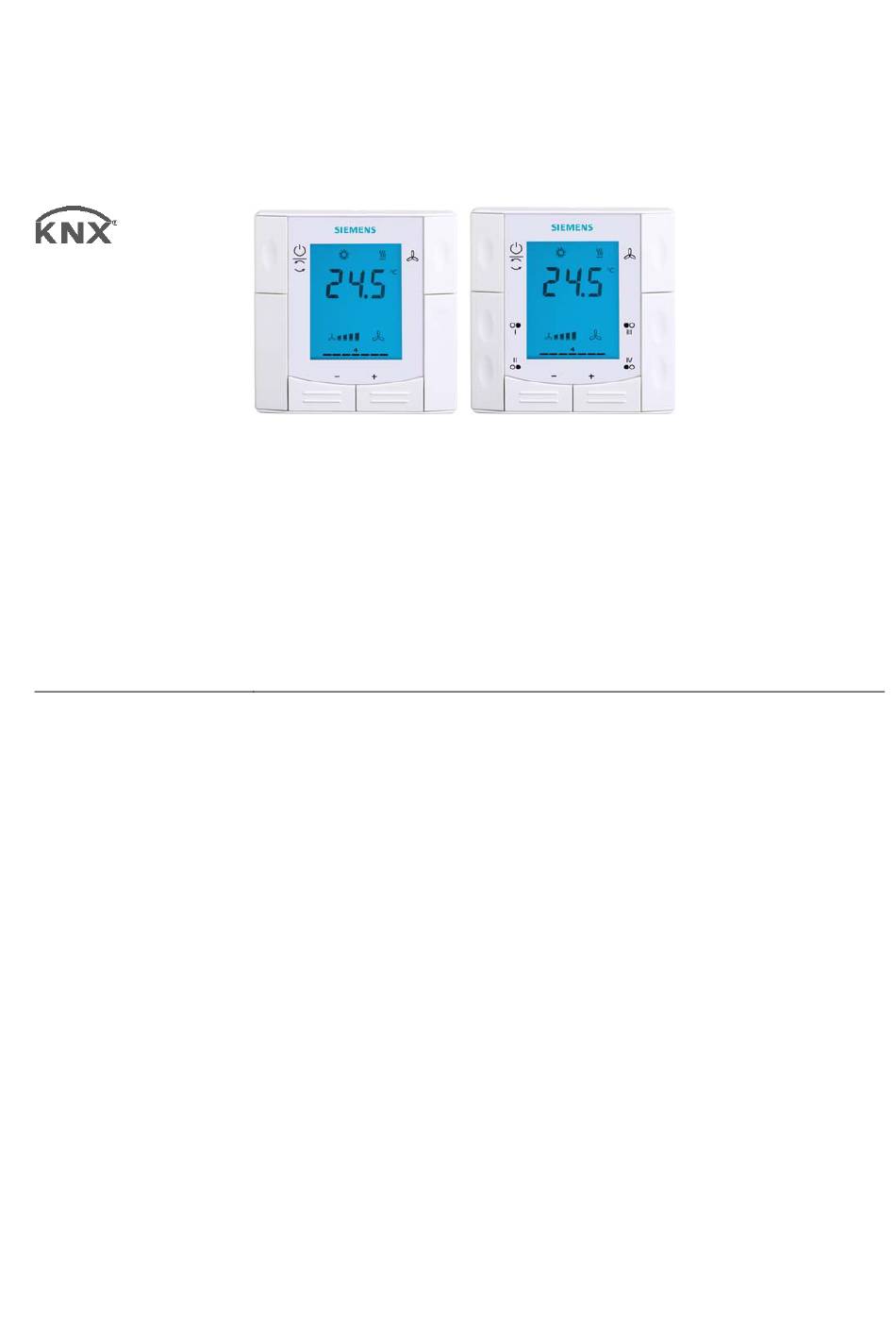

RDF301.50
Building Technologies
3
171
RDF301
RDF301.50
Publicité
Manuels Connexes pour Siemens RDF301
Sommaire des Matières pour Siemens RDF301
- Page 1 Intégration dans un système tiers via adressage de groupe (ETS3) • Montage en boîtier encastré rectangulaire, entraxe 60,3 mm • Tension de fonctionnement CA 24 V Fonctions additionnelles dans le RDF301.50: • Quatre touches de commande d’actionneurs KNX en mode S (fonctions: commutation, variation, volets, scénarios 8 bits) CE1N3171fr Building Technologies 03.2011...
- Page 2 Sonde de point de rosée − Libération de la batterie électrique − Entrée dérangement − Entrée supervision pour sonde de température ou état du contact 2 / 13 Siemens RDF301. RDF301.50 CE1N3171fr Building Technologies Régulateurs d'ambiance pour montage semi-encastré avec communication KNX 03.2011...
- Page 3 • Changement d’heure et de réglage de consigne centralisé via le bus KNX • Dans le régulateur Synco RMB7xx, le signal de demande du régulateur d’ambiance est utilisé pour optimiser l’apport d’énergie RDF301.50 uniquement: • Quatre touches de commande d’actionneurs KNX en mode S (fonctions: commutation, variation, volets, scénarios 8 bits) Applications Les régulateurs supportent les applications suivantes, qui peuvent être configurées...
- Page 4 S55770-T105 CA 230 V blanc Commande • Indiquez la référence, le code article et le nom lors de la commande: ex. RDF301 / S55770-T104 Régulateur d’ambiance. • Les servomoteurs de vanne doivent être commandés séparément Combinaisons d’appareils Appareil Référence Fiche Sonde de température chemisée...
- Page 5 Boîtier encastré pour régulateurs d’ambiance pour ARG71 / N3009 montage semi-encastré. S55770-T137 Alimentation KNX 160 mA (Siemens BT LV) 5WG1 125-1AB01 Alimentation KNX 320 mA (Siemens BT LV) 5WG1 125-1AB11 Alimentation KNX 640 mA (Siemens BT LV) 5WG1 125-1AB21 Exécution...
- Page 6 éclaboussures d’eau • Si la place dans le boîtier encastré est limitée, utilisez le cadre ARG70.3, pour gagner 10 mm de profondeur 6 / 13 Siemens RDF301. RDF301.50 CE1N3171fr Building Technologies Régulateurs d'ambiance pour montage semi-encastré avec communication KNX 03.2011...
- Page 7 Lors de chaque modification d'application, le régulateur charge les réglages usine de tous les paramètres sauf pour les appareils KNX et les adresses de zone! 7 / 13 Siemens RDF301. RDF301.50 CE1N3171fr Building Technologies Régulateurs d'ambiance pour montage semi-encastré avec communication KNX...
- Page 8 Interface KNX OCI700 USB Remarque Une alimentation de bus externe KNX est nécessaire si le RDF301 est relié directement sur une interface KNX avec un outil (ACS ou ETS3). Les paramètres de régulation du régulateur peuvent être modifiés pour assurer un Paramètres de...
- Page 9 Avec ETS3 Professional, les adresses de groupes KNX sont affectées à des objets Affecter des adresses de communication RDF. de groupes KNX Le RDF301.50 dispose de 2 groupes de commutateurs avec deux touches chacun, Groupes de à configurer via ETS3. Ces groupes ne fonctionnent qu’en mode S. commutateurs RDF301.50 uniquement...
- Page 10 2 x 0,4…1,5 mm Couleur de la face avant du boîtier RAL 9003 blanc Poids avec/sans emballage 0.246 kg / 0.316 kg 10 / 13 Siemens RDF301. RDF301.50 CE1N3171fr Building Technologies Régulateurs d'ambiance pour montage semi-encastré avec communication KNX 03.2011...
- Page 11 – X2 = sonde externe (Fonction sélectionnable via paramètre P38 / P40) Zéro pour sondes et commutateurs Données KNX + Données KNX - 11 / 13 Siemens RDF301. RDF301.50 CE1N3171fr Building Technologies Régulateurs d'ambiance pour montage semi-encastré avec communication KNX 03.2011...
- Page 12 Schéma de raccordement Régulateur d’ambiance RDF301... Ventilateur 3 vitesses Ventilateur 1 vitesse 10 A Y1, Y2 Commande de vanne Batterie électrique Fusible externe S1, S2 Commutateur (badge, contact de fenêtre etc.) CE+ CE- B1, B2 Sonde de température (température de reprise, externe, commutation, etc.)
- Page 13 Encombrements Dimensions en mm 13 / 13 © 2009 - 2010 Siemens Schweiz AG Sous réserve de modification Siemens RDF301. RDF301.50 CE1N3171fr Building Technologies Régulateurs d'ambiance pour montage semi-encastré avec communication KNX 03.2011...
