Utilisation
CE1N3072fr
08-2015
RDJ10RF

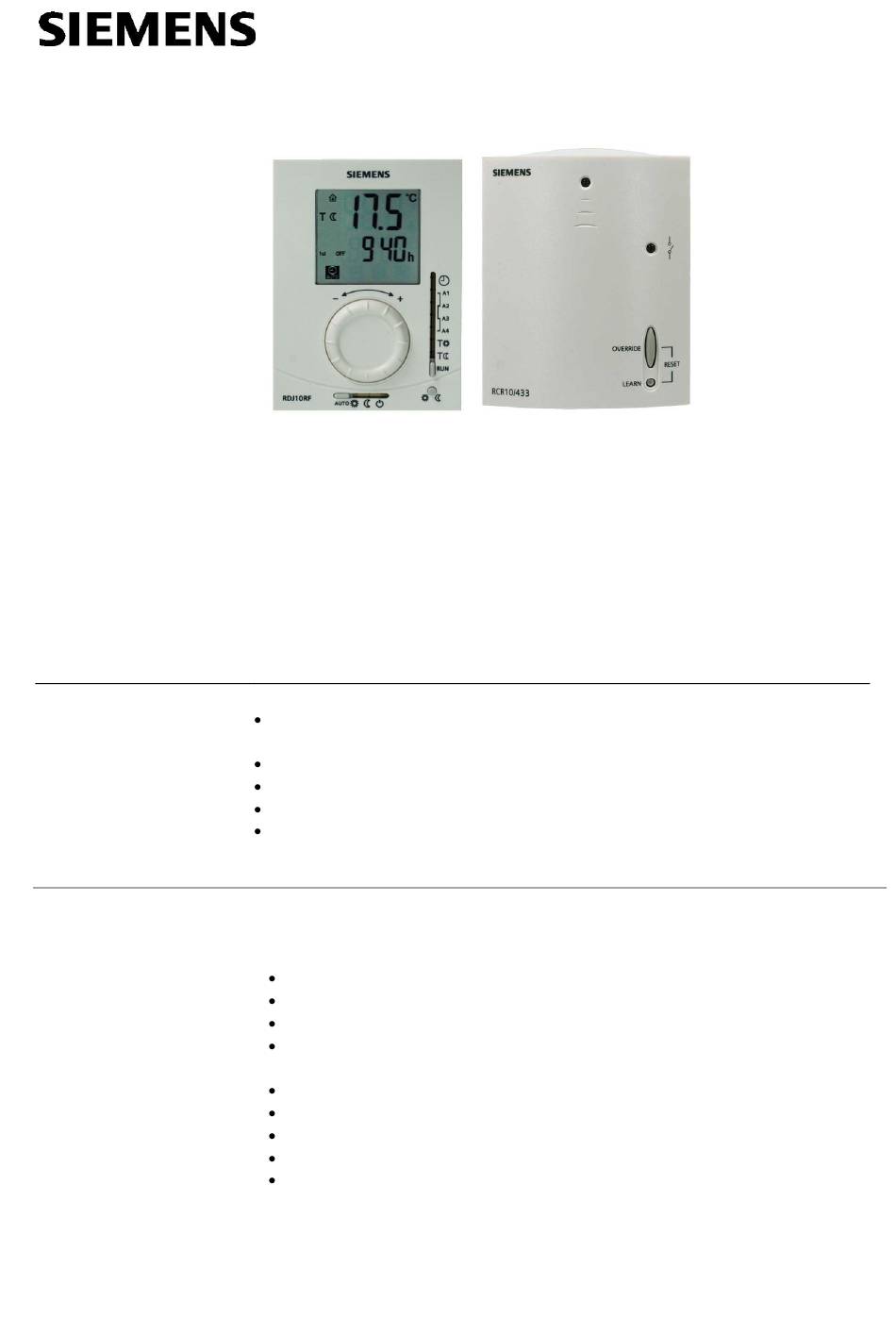

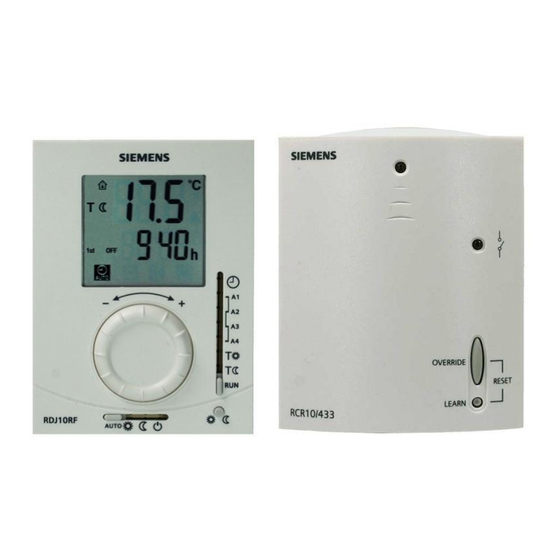

Thermostat de température
ambiante sans fil, avec
horloge journalière et
afficheur LCD grand format
programmable, pour système de chauffage
Régime de fonctionnement: Journalier Automatique, Confort, Economie
d'énergie et protection
Afficheur LCD 50 x 45 (H x L)
Emetteur RDH10RF, alimentation par 2 piles alcalines type AA, 1,5V
Récepteur RCR10/433, alimentation secteur
La communication entre les appareils est synchronisée d'usine.
Le RDJ10RF/SET est utilisé pour la régulation de la température ambiante dans les
systèmes de chauffage.
Applications types:
Maisons individuelles
Bâtiments résidentiels
Ecoles
Bureaux
Le thermostat RDJ10/SET est utilisé avec les composants d'installation suivants:
Vannes thermiques ou vannes de zone
Chaudières mixtes
Brûleur à fioul ou à gaz
Ventilateurs
Pompes
RCR10/433
RDJ10RF/SET
Building Technologies
3
072
