CE1N2546fr
04.2011
Régulateur de chauffage
pour 2 circuits de chauffage et préparation d'ECS
Régulateur de chauffage multifonctions pour les maisons individuelles. Convient
pour la régulation de 2 circuits de chauffage et la préparation d'ECS. 6 types
d'installation programmés. Tension de fonctionnement 230 V~.
• Types d'installation:
−
2 circuits de chauffage régulés
−
2 circuits de chauffage régulés et production d'ECS
−
Installation combinée, comportant 2 circuits de chauffage indépendants, une
chaudière jusqu'à 2 allures et une préparation d'ECS dédiée.
• Type de bâtiment:
−
Maisons individuelles
• Côté corps de chauffe :
−
Tous les systèmes de chauffage courants : chauffages par radiateurs,
convecteurs, par le sol, par le plafond et par rayonnement
• Côté ECS :
−
Production d'ECS avec ballon
−
Production d'ECS avec une résistance électrique et panneau solaire
546
2
RVP361
Building Technologies
Publicité

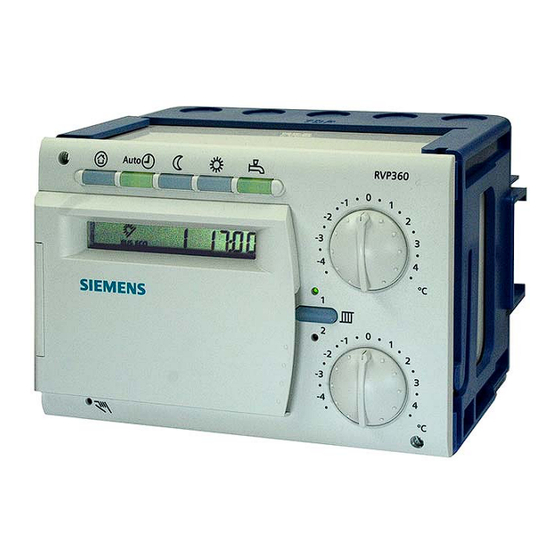

Manuels Connexes pour Siemens RVP361
Sommaire des Matières pour Siemens RVP361
- Page 1 Régulateur de chauffage RVP361 pour 2 circuits de chauffage et préparation d'ECS Régulateur de chauffage multifonctions pour les maisons individuelles. Convient pour la régulation de 2 circuits de chauffage et la préparation d'ECS. 6 types d'installation programmés. Tension de fonctionnement 230 V~.
- Page 2 Commande Indiquer la référence de l'appareil, par exemple RVP361. Des instructions d'installation et un mode d'emploi sont joints au régulateur. Remarque Les sondes, appareils d'ambiance, servomoteurs et corps de vanne doivent être commandés séparément.
- Page 3 Technique Principe de Le régulateur RVP361 permet de configurer 6 types d'installation en combinant la fonctionnement production de chaleur, les circuits de chauffage et l'ECS. Il faut commencer par régler le type d'installation voulu au moment de la mise en service.
- Page 4 Types d'installation Pour la signification des désignations, voir les "Schémas de raccordement". Types d'installation 4 – x Types d'installation 5 - x Types d'installation 6 - x 4/13 Siemens Régulateur de chauffage RVP361 CE1N2546fr Building Technologies 04.2011...
- Page 5 • La préparation d'ECS n'est pas influencée par le régime du circuit de chauffage Régulation du circuit de Le régulateur RVP361 permet de réguler 2 circuits de chauffage avec pompe ou vanne chauffage mélangeuse ou un circuit de chauffage avec pompe et un circuit avec vanne mélangeuse.
- Page 6 Les limitations actives sont indiquées sur l'affichage. Production d'ECS Le régulateur RVP361 permet de préparer l'eau sanitaire avec un accumulateur, une pompe de charge et 2 sondes. Réglages Sont réglables : la consigne des régimes Confort et Réduit, le relèvement de la consigne, le différentiel, le retard à...
- Page 7 électrique ou panneau solaire. Fonctions diverses Programmes horaires Pour le fonctionnement automatique du chauffage, le régulateur RVP361 dispose d'un programme hebdomadaire avec trois phases de chauffe réglables par jour. Il existe aussi un programme hebdomadaire pour l'autorisation de la charge d'eau chaude sanitaire.
- Page 8 A chaque paramètre, valeur et fonction de sélection est affectée une ligne de commande dotée d'un numéro. La paire de touches 3 permet de sélectionner les lignes de commande, la paire de touches 10 de régler les valeurs. 8/13 Siemens Régulateur de chauffage RVP361 CE1N2546fr Building Technologies 04.2011...
- Page 9 Il convient donc de le recycler selon les circuits prévus par les prescriptions nationales correspondantes. Respecter impérativement la législation locale en vigueur. Garantie Le fonctionnement des régulateurs RVP361 en association avec des appareils tiers doit être assuré par l'exploitant. Dans ce cas Siemens n'assure aucun service technique ni de garantie. 9/13 Siemens Régulateur de chauffage RVP361...
- Page 10 Immunité et émissions EN 60730-1 (pour une utilisation en environnement résidentiel et industriel) Directive relative à la basse tension 2006/95/CE Sécurité électrique EN 60730-1 / EN 60730-2-9 Conformité C-Tick AS/NZS 61000-6-3 10/13 Siemens Régulateur de chauffage RVP361 CE1N2546fr Building Technologies 04.2011...
- Page 11 <95 % hum. rel. <95 % hum. rel. (sans (sans condensation) condensation) Conditions mécaniques classe 3M2 classe 2M2 classe 1M2 Hauteur maximale d'utilisation 3000 m maximum au dessus du niveau de la mer 11/13 Siemens Régulateur de chauffage RVP361 CE1N2546fr Building Technologies 04.2011...
- Page 12 M3 Pompe de charge pour ballon de stockage M6 pompe de circulation circuit de chauffage 2 Régulateur RVP361 Servomoteur du circuit de chauffage 1 Servomoteur du circuit de chauffage 2 12/13 Siemens Régulateur de chauffage RVP361 CE1N2546fr Building Technologies 04.2011...
- Page 13 Encombrements Dimensions en mm 13/13 Siemens Régulateur de chauffage RVP361 CE1N2546fr Building Technologies 04.2011...
