consignes d'installation

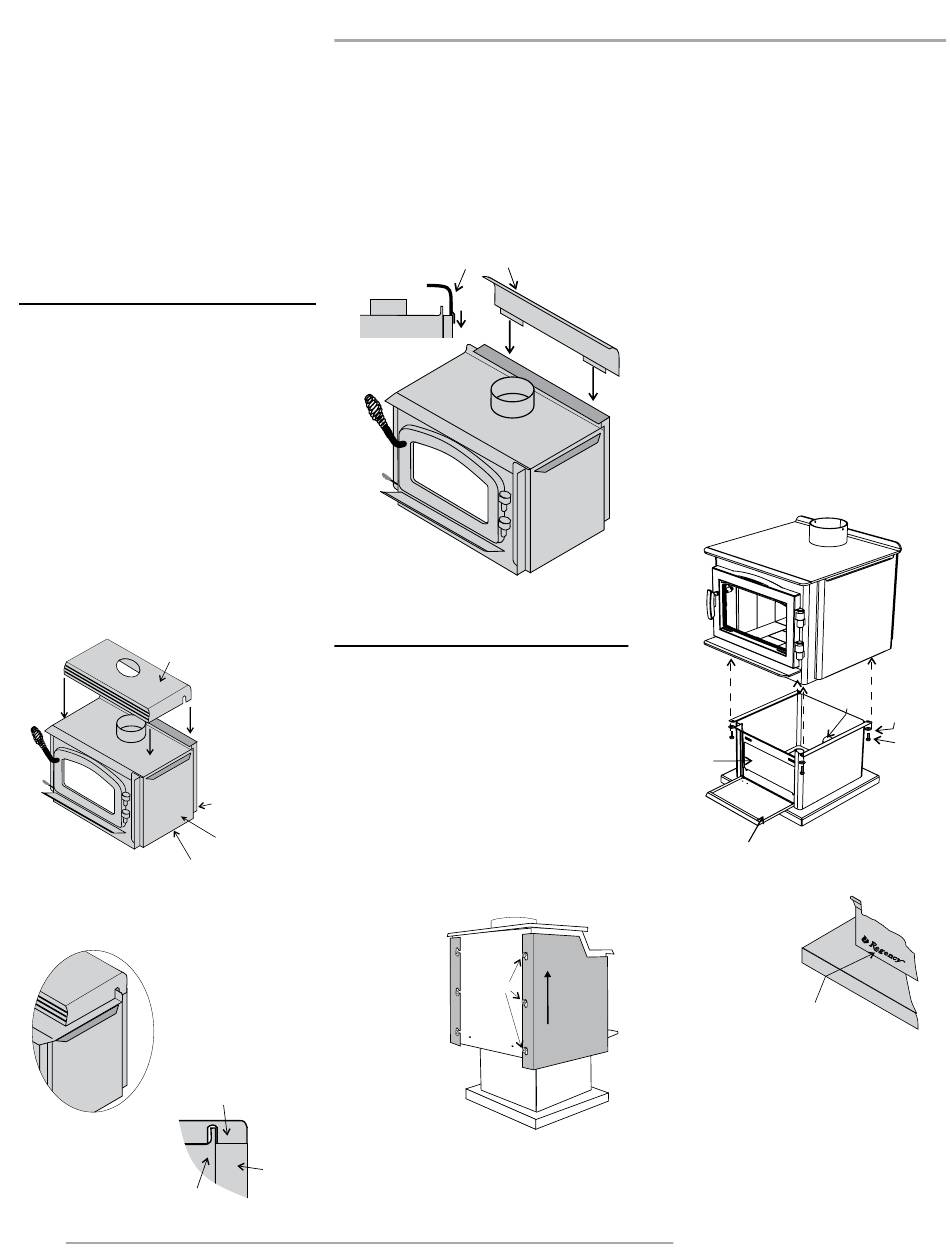

ASSEMBLAGE DE L'APPAREIL
AVANT INSTALLATION
Tous les appareils doivent être posés sur un socle
ou sur quatre pattes attachées à la base. Le modèle
F2400M nécessite l'installation d'un diffuseur Air-
mate ou d'un déflecteur de chaleur arrière sur le
dessus du poêle. Les dégagements par rapport aux
matériaux combustibles varient selon que l'appareil
est muni d'un déflecteur arrière ou d'un diffuseur
Airmate. Consulter la section "Installation" pour
connaître les dégagements minimaux à respecter.
Installation du diffuseur Airmate
pour modèle F2400M
(850-105)
1) Le diffuseur Airmate s'installe sur le dessus de
l'appareil avec les fentes situées de chaque côté,
recouvrant la partie recourbée du déflecteur à
l'arrière du dessus de l'appareil (schéma 1). Il
n'est alors pas nécessaire d'installer le déflec-
teur de chaleur arrière fourni avec l'appareil en
cas d'installation du diffuseur Airmate. Dans ce
cas, le mettre de côté.
2) Centrer le diffuseur et le pousser vers l'avant du
poêle. S'assurer que l'arrière du diffuseur est
de niveau avec l'arrière et les côtés de l'écran
thermique arrière (schémas 2 et 3).
Convecteur/diffuseur
Airmate
Poêle
Schéma 1
avec porte classique
Schéma 2
Diffuseur Airmate
Poêle
Schéma 3
12
Installation du déflecteur de chaleur
arrière pour modèle F2400M
À moins d'utiliser un diffuseur Airmate (en option),
il est obligatoire d'installer le déflecteur de chaleur
arrière fourni avec le poêle afin d'éviter que la chaleur
émanant de la buse de sortie de l'appareil surchauffe
la cloison arrière. Le fixer sur le dessus de l'écran
thermique arrière, tel qu'illustré sur le schéma 4.
Vue latérale
Schéma 4 avec porte classique
Ajustement de l'écran latéral
À l'achat de l'appareil, les écrans latéraux (gauche
et droite) sont abaissés pour en faciliter le transport
et la manutention et permettre de saisir l'appareil par
le dessus. Avant d'installer définitivement l'appareil
avec dessus réhaussé, penser à repositionner
ces écrans.
Écran thermique
Pour ce faire, dévisser les vis situées à l'arrière du
arrière
poêle (trois de chaque côté) et glisser le panneau
Écran latéral
latéral vers le haut, le plus haut possible, avant
de resserrer les vis pour les maintenir en place.
2) Après avoir poussé
les panneaux
vers le haut,
visser les vis.
Écran
thermique
arrière
(815-555)
D flect
é
eur de chaleur arrière
1 ) D é v is s e r
vis
le s v is e t
p o u s s e r le
p a n n e a u
la té ra l v e rs
le h a u t
Installation du socle
Modèles F2400M & S2400M
1) Pour faciliter l'installation du socle, coucher
l'appareil sur le dos (sur une surface protégée
pour ne pas l'égratigner).
Conseil : Si le socle est muni d'un tiroir à cendres
en option, retirer les plaques qui recouvrent le
vidoir (obturation) avant de le fixer au socle.
Consulter la section «Installation du tiroir à
cendres».
2) Important : Retirer la plaque d'obturation si :
a)
un conduit pour tirer l'air comburant de
l'extérieur n'est pas installé ;
b)
la prise d'aspiration extérieure est située
à l'arrière de l'appareil (voir ci-dessous).
3) Dévisser les quatre boulons fixés aux quatre
coins de l'appareil. Aligner les trous du socle
à ceux de l'appareil et fixer le tout en place à
l'aide d'un boulon et d'une rondelle dans chaque
coin.
Cache
Plaque
de
protection
Porte du socle
4) Insérer le logo
d e R e g e n c y
dans les deux
trous prévus à
cet effet, sur
la façade de
l'appareil, dans
le coin inférieur
Plaque avec le
logo
gauche du so-
cle.
Remarque: Effectuer toute retouche de peinture
avant de poser le logo sur le socle.
5) Laisser la plaque de couverture en place lorsque le
socle ne comporte pas de tiroir à cendres. L'enlever
dans le cas contraire.
Poêle à bois autoportant Regency F2400
(020-915)
Rondelle
Boulon
Socle
