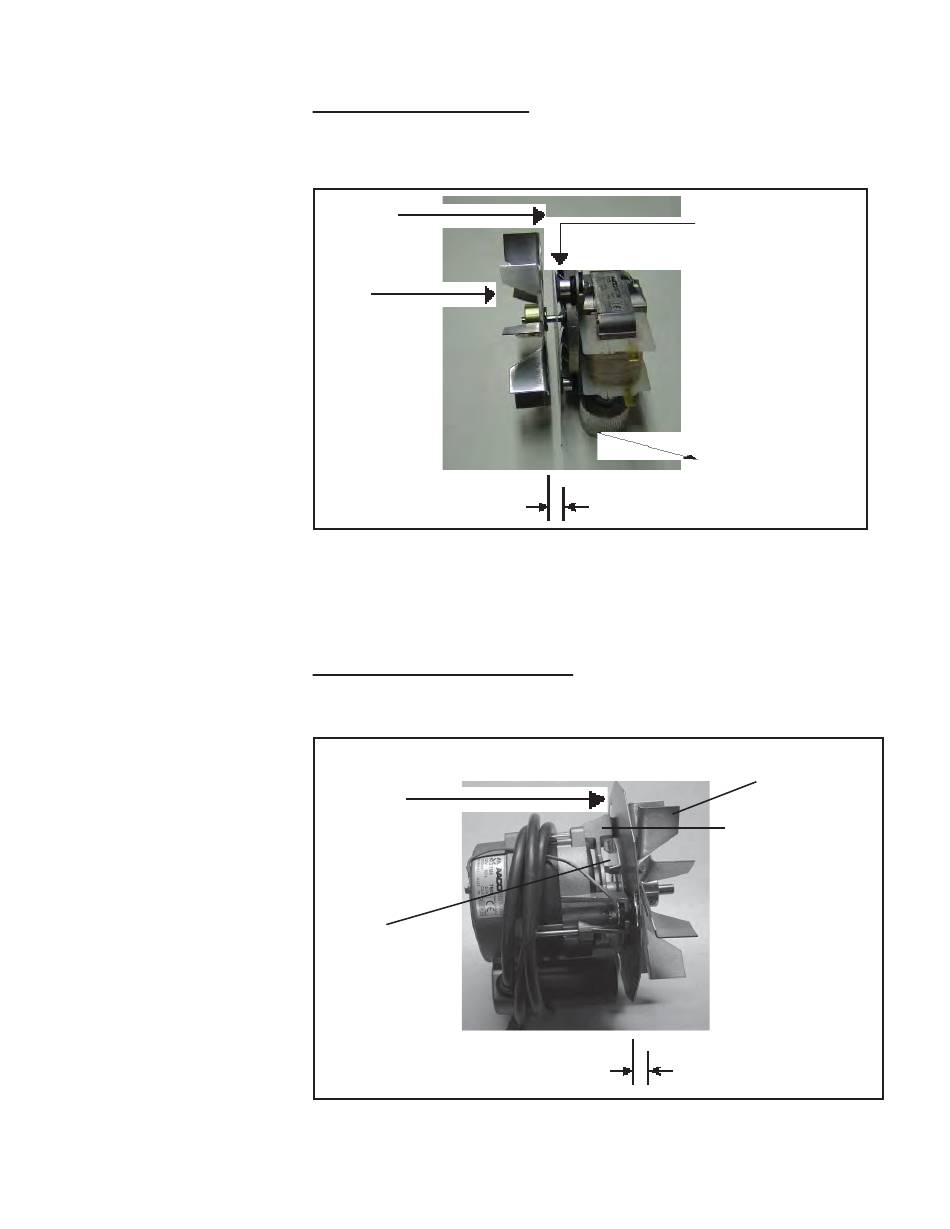

Position des pales
du ventilateur de
l'extracteur sur l'axe
Figure 18
Figure 19
UDSA mod. 015-2 -> 020-2
(sens de rotation : tournant dans le sens horlogique vu de l'extrémité
de l'axe)
Plaque moteur
ventilateur de
l'extracteur
Aubes du
ventilateur de
l'extracteur
UDSA mod. 025-2 -> 030-2/032-2
(sens de rotation : tournant dans le sens horlogique vu de l'extrémité
de l'axe)
Plaque moteur
ventilateur de
l'extracteur
Roue pour
refroidissement
du moteur
Console de fi xation
moteur
Roue pour
refroidissement du
8 mm
moteur
Console de fi xation
moteur
8 mm
1307UDSBD-2BEFR/FRFR/LUFR, Pag. 36/44
Aubes du
ventilateur de
l'extracteur
