5.4.1.3 Calcul de la distance de sécurité
La distance de sécurité se calcule de la même manière que celle de la barrière de sécurité non occultée.
S'assurer par obstruction qu'il sera impossible d'intervenir dans la zone des rayons occultés.
5.4.2 Occultation flottante (floating blanking)
Dans certains cas, des objets dont la position ne peut être définie clairement, se trouvent durablement dans
la zone protégée. Il peut s'agir de câbles devant se trouver dans la zone protégée ou des pièces d'outils se
déplaçant à travers la zone. La fonction «blanking flottant» est intégrée pour répondre à ces cas.
Il existe deux types de blanking flottants:
• blanking flottant
• blanking auto-flottant
5.4.2.1 Principe
Règles d'utilisation:
• Le type de fonctionnement «Floating Blanking» ne peut être paramétré que par le biais d'une interface de
série (cf. notice d'utilisation wsafe)
• Il doit être déterminé au moyen d'un essai si le Floating Blanking doit être utilisé bien que tous les
dispositions d'objets possibles dans la pratique doivent être testées.
• Dans le mode «blanking flottant», les fonctions «blocage du redémarrage» et «contrôle de la commuta-
tion» peuvent être activées si nécessaire.
• La distance de sécurité à appliquer est influencée par le blanking flottant. è chapitre 5.4.2.2
• Le premier faisceau ne doit pas être occulté.

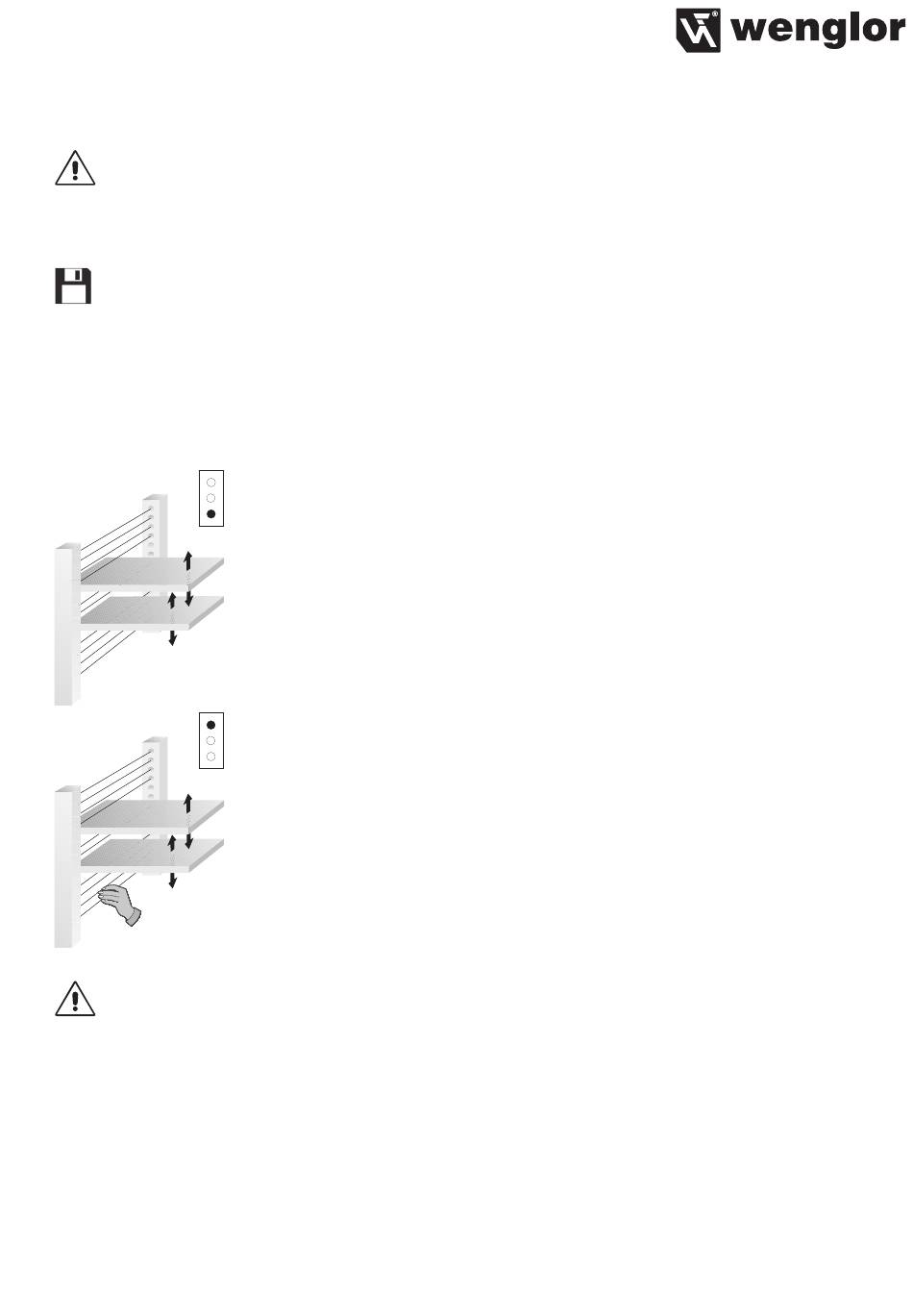

3 objets au plus peuvent se mouvoir à travers la zone protégée sans provoquer
une activation de la sortie de sécurité. Les rayons occultés par les objets sont
adaptés à la taille des objets et sont masqués en conséquence.
RUN
Le nombre maximal de rayons pouvant être occultés est limité (voir tableau 1 à la
page 39).
STOP
La barrière de sécurité s'activera dès qu'un faisceau non occulté sera interrompu.
par ex. par l'introduction d'un objet quelconque dans le champ.
