3.4 Distance minimale par rapport aux surfaces réfléchissantes

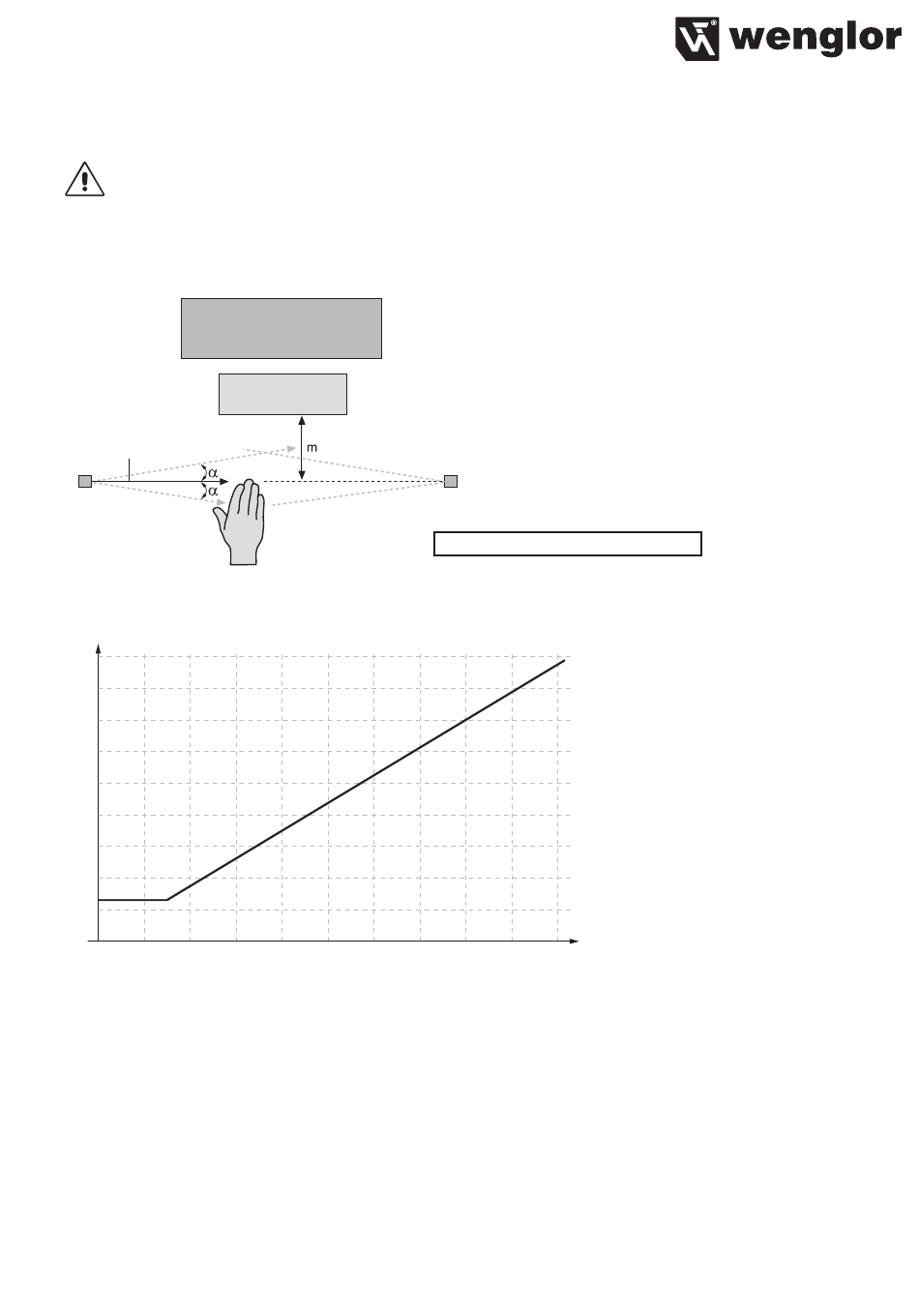

Si des surfaces réfléchissantes se trouvent dans l'angle d'ouverture de l'émetteur et du récepteur, elles
peuvent provoquer une réflexion et donc une non détection d'un obstacle. Il faut pour cette raison respecter
une distance minimale m entre les surfaces réfléchissantes et l'axe optique.
Les angles de rayonnement sont indiqués dans la norme IEC 61496-2. Ils représentent des valeurs dans le
pire des cas possible. Les valeurs réelles se situent en deçà.
Zone dangereuse
Rayon central
Émetteur
Distance minimum m en m
0,90
0,80
0,70
0,60
0,50
0,40
0,30
0,20
0,131
0,10
2
4
6
Surface
réfléchissante
Faisceau lumineux
interrompu
a = Angle d'ouverture entre l'optique de l'émetteur et celle du récepteur
8
10
12
14
Récepteur
m = tan a × (Distance émetteur – récepteur)
16
18
20
Portée en m
a = ±2,5°
13
