Raccordement récepteur
Pin 1
Sortie de signal
Pin 2
24 V DC
Pin 3
OSSD 1 sortie
Pin 4
Confirmation
Pin 5
Contrôle de la commutation
Pin 6
OSSD 2 sortie
Pin 7
Masse (0 V)
Pin 8
Terre/blindage
Mise en Service
Si la fonction est associée à un mode de fonctionnement, il est impératif de procéder dans un premier temps au
réglage du mode de fonctionnement. Le mode Blocage du redémarrage est alors activé par le réglage des DIP
Switch Blocage du redémarrage.

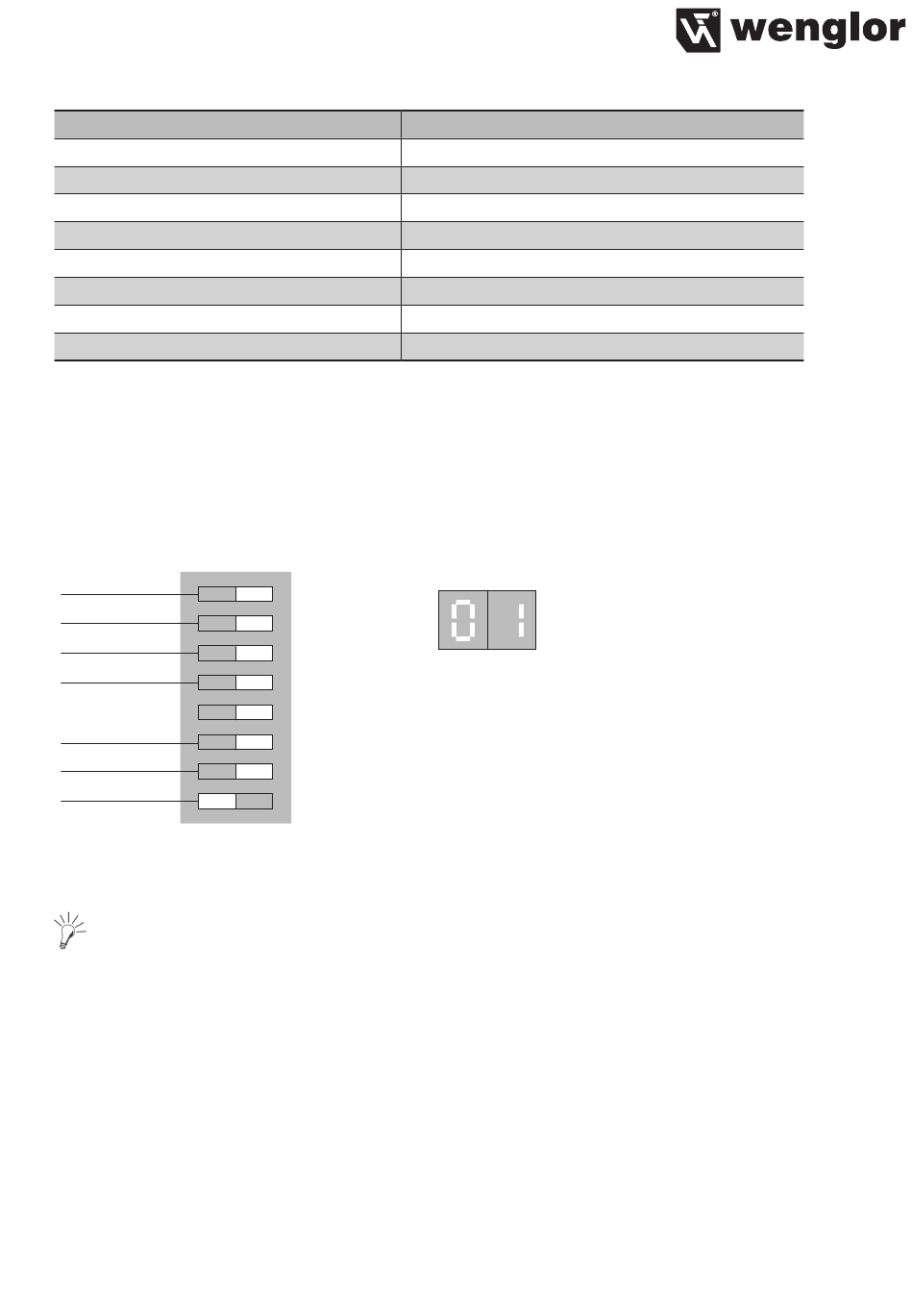

Positionnement des DIP Switch du récepteur
Serial Communication
Timing
Cascading
Reduced Resolution
Fix Blanking
Contactor Monitoring
Restart Inhibit
ON
5.3.3 Contrôle d'efficacité
Le mode de contrôle des contacteurs-interrupteurs sert à surveiller que ces derniers commutent dans le
temps défini. Il contrôle que leur entrée est «low». La conversion ne doit pas dépasser 200 ms. Cette fonc-
tion ne représente un gain de sécurité que si le guidage des contacteurs-interrupteurs externes est forcé.
(pont mécanique).
Il y a guidage forcé des 24 V sur l'entrée de contrôle des contacteurs-interrupteurs par l'intermédiaire de leur contact
rupteur libre. Si la fonction «contrôle de commutation» est combinée avec l'un des modes d'exploitation «Blanking
fixe», «Blanking flottant», «blanking auto-flottant» ou «résolution réduite» , il est impératif de configurer d'abord le
mode d'exploitation et ensuite activer la fonction.
S1
8
7
6
5
4
3
2
1
OFF
libre
Tension d'alimentation 24 V DC
vers API ou relais
sur touche (fermeture) 24 V DC
libre
vers API ou relais
Tension d'alimentation 0 V
Terre de fonction
Affichage récepteur
Mode:
Blocage de redémarrage
