1
connecteur d'alimentation (POWER)
2
cavalier de réinitialisation de l'horloge temps réel (RTCRST)
3
connecteur du lecteur de disquette (DSKT)
4
haut-parleur interne (SPEAKER)
5
connecteur du lecteur de CD/DVD (IDE)
6
connecteur du panneau avant (FRONTPANEL)
7
connecteurs de lecteur ATA série (SATA0, SATA2)
8
voyant du mode Veille (AUX_PWR)
9
support de pile (BATTERY)
10 connecteur PCI Express x16 (PEG)
11 connecteurs PCI (PCI0, PCI1, PCI2)
12 connecteur PCI Express x1 (PE1)
13 connecteur du lecteur de CD pour câble audio analogique (CD_IN) en
option
14 connecteur de câble audio du panneau avant (FRONTAUDIO)

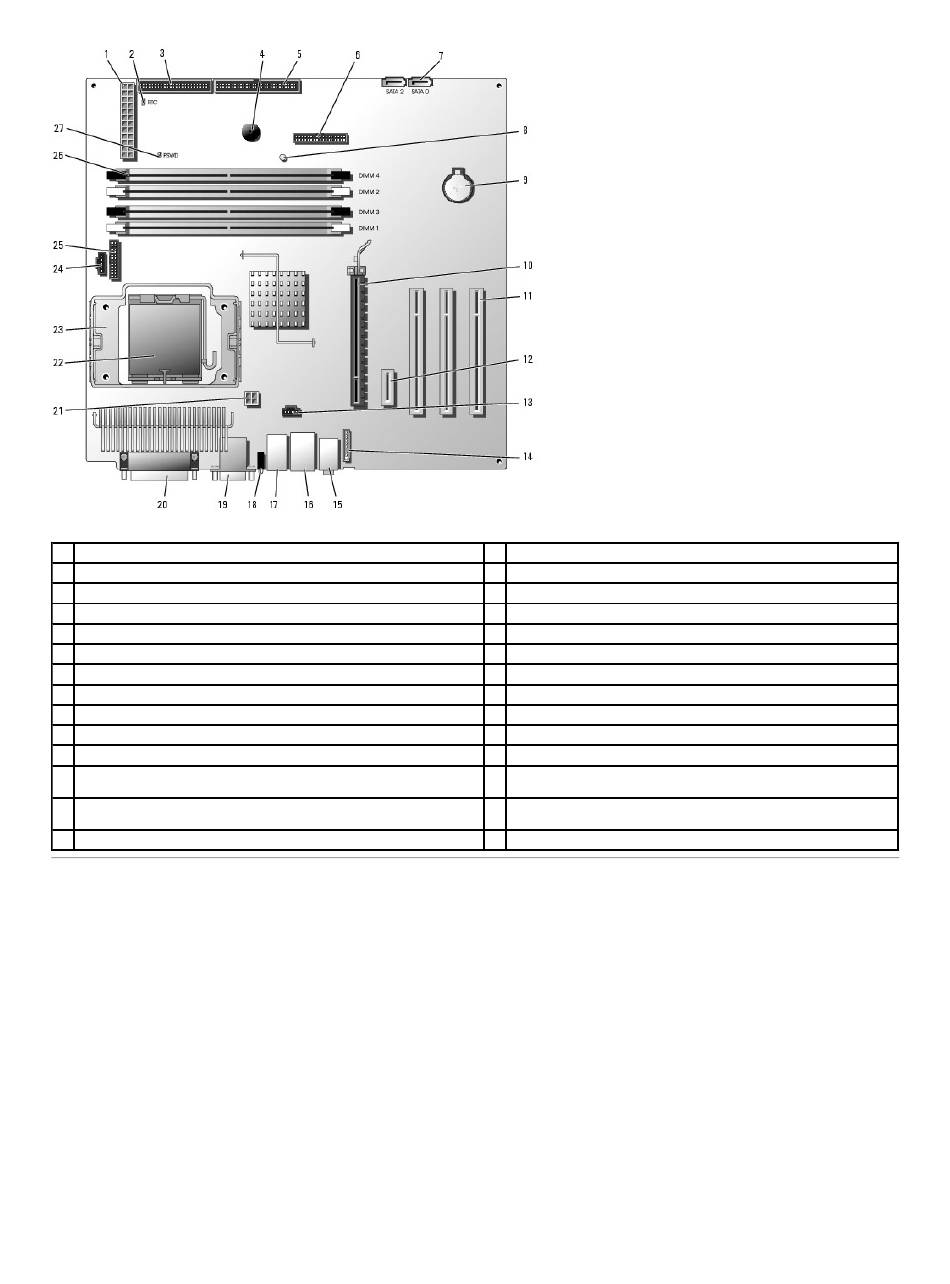

Carte système de l'ordinateur mini-tour
15 connecteurs d'entrée ligne, de sortie ligne et du micro (AUDIO)
16 connecteur réseau (NIC) et connecteur USB (USB2)
17 connecteurs USB (USB1)
18 voyants de diagnostic (DIAG LED)
19 connecteur du port série (SER1) et connecteur vidéo (VGA)
20 connecteur du port parallèle (PAR)
21 connecteur d'alimentation (12VPOWER)
22 connecteur du processeur (UC)
23 bloc de retenue du dissipateur de chaleur et du ventilateur
24 connecteur du ventilateur (FAN)
25 connecteur du port série 2 (SER_PS2)
26 connecteurs des modules de mémoire (DIMM1, DIMM2, DIMM3 et
DIMM4)
27 cavalier du mot de passe (PSWD)
