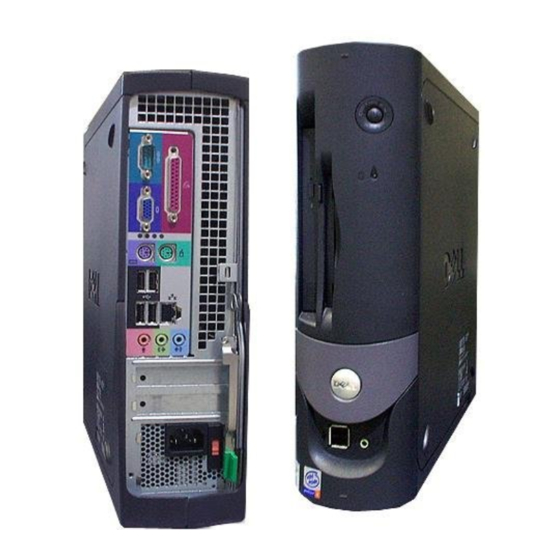

Page 1 Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Documentation sur votre ordinateur Fonctionnalités avancées Trouver des informations relatives à votre Amorçage à partir d'un périphérique USB ordinateur Hyper-Threading Caractéristiques techniques Positionnement des cavaliers Composants de la carte système Contrôle par technologie LegacySelect Nettoyage de votre ordinateur Facilité de gestion Protection par mot de passe Bouton d'alimentation Gestion de l'alimentation électrique Sécurité Configuration du système Ordinateur équipé d'une carte petit format À propos de votre ordinateur Vue avant Vue arrière À l'intérieur de votre ordinateur Fixation et retrait du piédestal de l'ordinateur Ajout et retrait de composants...
Page 2: Problèmes Liés À L'ordinateur Et Aux
Si vous avez acheté un ordinateur Dell™ série n, aucune des références faites dans ce document aux systèmes d'exploitation Microsoft® Windows® n'est applicable. Les informations de ce document sont sujettes à modifications sans préavis. © 2001-2003 Dell Inc. Tous droits réservés. Toute reproduction sous quelque forme que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce texte : Dell, le logo DELL, OptiPlex, Inspiron, Dimension, Latitude, Dell Precision, DellNet et Dell OpenManage sont des marques de Dell Inc. ; Intel, Pentium et Celeron sont des marques déposées de Intel Corporation ; Microsoft, Windows NT, MS-DOS et Windows sont des marques déposées de Microsoft Corporation ; IBM et OS/2 sont des marques déposées de International Business Machines Corporation ; NetWare et Novell sont des marques déposées de Novell, Inc. En tant que partenaire du programme ENERGY STAR, Dell Inc. a fait en sorte que ce produit réponde aux normes de ce programme en matière de consommation énergétique. D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell Inc. dénie tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens.
Page 3: Informations Complémentaires
Retour à la page du sommaire Informations complémentaires Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Retour à la page du sommaire ...
Page 4: Fonctionnalités Avancées
Retour à la page du sommaire Fonctionnalités avancées Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Amorçage à partir d'un périphérique USB Protection par mot de passe Hyper-Threading Bouton d'alimentation Positionnement des cavaliers Gestion de l'alimentation électrique Contrôle par technologie LegacySelect Sécurité Facilité de gestion Configuration du système Amorçage à partir d'un périphérique USB REMARQUE : Pour démarrer à partir d'un périphérique USB, il doit s'agir d'un périphérique d'initialisation. Pour vérifier qu'il s'agit d'un périphérique d'initialisation, consultez la documentation du périphérique. Clé de mémoire 1. Insérez la clé de mémoire dans un port USB et redémarrez l'ordinateur. 2. Lorsque F12 = Boot Menu s'affiche dans le coin supérieur droit de l'écran, appuyez sur <F2>. Le BIOS détecte le périphérique et ajoute l'option Flash USB dans le menu d'amorçage. 3. À partir du menu d'installation, sélectionnez le numéro indiqué à côté du périphérique USB. ...
Page 5: Contrôle Par Technologie Legacyselect
(cavalier vert) (valeur par défaut) Les fonctions de mot de passe sont désactivées. RTCRST Réinitialisation de l'horloge temps réel cavalier positionné cavalier non positionné Contrôle par technologie LegacySelect Le contrôle par technologie LegacySelect offre des solutions entièrement héritées, à héritage réduit ou sans héritage basées sur des plates-formes courantes, des images de disque dur et des procédures de dépannage. Le contrôle est donné aux administrateurs via le programme de configuration du système, l'assistant du service informatique Dell OpenManage™ ou l'intégration préinstallée personnalisée Dell™. LegacySelect permet aux administrateurs d'activer ou de désactiver électroniquement des périphériques multimédia et des connecteurs incluant des connecteurs USB et série, un connecteur parallèle, des emplacements PCI, un lecteur de disquette et des connecteurs PS/2. Les connecteurs et les ressources multimédia désactivés rendent les ressources disponibles. Vous devez redémarrer l'ordinateur pour que la modification devienne effective. Facilité de gestion Format ASF (Alert Standard Format) ASF est une norme de gestion DMTF qui spécifie des techniques d'alerte en amont du système d'exploitation ou sans système d'exploitation. ASF est conçu pour générer une alerte en cas de conditions anormales ou de problèmes potentiels de sécurité lorsque le système d'exploitation est en veille ou que le système est hors tension. ASF est conçu pour remplacer toutes les technologies d'alerte sans système d'exploitation. L'OptiPlex GX60 prend en charge les alertes ASF version 1.0 et les fonctionnalités à distance suivantes : ...
Page 6: Assistant Du Service Informatique Dell Openmanage
SNMP, DMI et CIM. L'instrumentation du client OpenManage Dell, basée sur DMI et CIM, est disponible pour votre ordinateur. Pour plus d'informations sur l'assistant du service informatique, consultez le Dell OpenManage IT Assistant User's Guide (Guide d'utilisation de l'assistant du service informatique OpenManage Dell) disponible sur le site Web du support technique Dell, support.dell.com. ...
Page 7: Paramètres De L'option
Mot de passe système AVIS : Si vous laissez votre ordinateur allumé sans surveillance, sans qu'un de mot de passe ne soit affecté, ou si vous ne verrouillez pas votre ordinateur de sorte que quelqu'un puisse désactiver votre mot de passe en modifiant le positionnement du cavalier, n'importe qui peut accéder aux données stockées sur votre disque dur. Paramètres de l'option Vous ne pouvez pas modifier ou saisir un nouveau mot de passe système si l'une des deux options suivantes est affichée : Enabled (Activé) - Un mot de passe système est affecté. Disabled (Désactivé) - Le mot de passe système est désactivé par un positionnement de cavalier qui se trouve sur la carte système. Vous ne pouvez affecter un mot de passe système que lorsque l'option suivante est affichée : Not Enabled (Non activé) - Aucun mot de passe système n'a été affecté et le cavalier du mot de passe de la carte système est en position d'activation (position par défaut). Affectation d'un mot de passe système Pour sortir du champ sans affecter de mot de passe système, appuyez sur <Tab> ou sur la combinaison de touches <Maj><Tab> pour passer dans un autre champ, ou encore appuyez sur <Échap> à tout moment avant d'avoir achevé l'étape 5. 1. Ouvrez le programme de configuration du système (voir « Configuration du système » et vérifiez que Password Status (Statut du mot de passe) a la valeur Unlocked (Déverrouillé). 2. Sélectionnez System Password (Mot de passe système), puis appuyez sur la touche de direction Gauche ou Droite. ...
Page 8: Suppression Ou Modification D'un Mot De Passe Système Existant
Si Password Status (Statut du mot de passe) a pour valeur Unlocked (Déverrouillé) : Type in the password and (Tapez le mot de passe et) - press <ENTER> to leave password security enabled. (appuyez sur <ENTRÉE> pour que la sécurité par mot de passe reste activée.) - press <CTRL><ENTER> to disable password security. (appuyez sur <CTRL><ENTRÉE> pour désactiver la sécurité par mot de passe.) Enter password: (Entrez le mot de passe :) Si Password Status (Statut du mot de passe) a pour valeur Locked (Verrouillé) : ...
Page 9: Affectation D'un Mot De Passe De Configuration
Not Enabled (Non activé) - Permet l'affectation de mots de passe de configuration ; la fonctionnalité de mot de passe est activée mais aucun mot de passe n'est affecté. Affectation d'un mot de passe de configuration Le mot de passe de configuration peut être identique au mot de passe système. REMARQUE : Si les deux mots de passe sont différents, le mot de passe de configuration peut être utilisé comme autre mot de passe système. Toutefois, le mot de passe système ne peut pas être utilisé à la place du mot de passe de configuration. 1. Ouvrez le programme de configuration du système (voir « Configuration du système » et vérifiez que Setup Password (Mot de passe de configuration) a la valeur Not Enabled (Non activé). 2. Sélectionnez Setup Password (Mot de passe de configuration), puis appuyez sur la touche de direction Gauche ou Droite. ...
Page 10: Bouton D'alimentation
AVIS : Ce processus efface à la fois le mot de passe système et le mot de passe de configuration. PRÉCAUTION : Avant d'ouvrir le capot de l'ordinateur, lisez les consignes de sécurité. 1. Ouvrez le capot de l'ordinateur. 2. Retirez la fiche de cavalier étiquetée PSWD du cavalier. Consultez la section « Positionnement des cavaliers » pour localiser le mot de passe de cavalier. 3. Fermez le capot de l'ordinateur. 4. Rebranchez l'ordinateur et les périphériques aux prises électriques, puis allumez-les. ...
Page 11: Gestion De L'alimentation Électrique
bouton d'alimentation pour arrêter l'ordinateur que si le système d'exploitation ne répond plus. Gestion de l'alimentation électrique Votre ordinateur peut être configuré pour économiser l'énergie lorsque vous ne l'utilisez pas. Vous pouvez gérer la consommation électrique à l'aide du système d'exploitation installé sur votre ordinateur et de certains paramètres de configuration du système. Ces périodes d'économie d'énergie sont appelées « états de veille » : Veille. Cet état de veille permet d'économiser l'énergie ou de désactiver la plupart des composants, y compris les ventilateurs de refroidissement. Cependant, la mémoire système reste active. Cet état n'est pas pris en charge par Microsoft Windows NT® 4.0. REMARQUE : Pour passer en mode veille, les composants installés dans l'ordinateur doivent prendre en charge cette fonctionnalité et disposer des pilotes appropriés. Pour plus d'informations, reportez-vous à la documentation de chaque composant. Mise en veille prolongée. Cet état de veille réduit la consommation électrique à un niveau minimal en inscrivant toutes les données de la mémoire système sur un disque dur, puis en coupant l'alimentation du système. La sortie de cet état entraîne le redémarrage de l'ordinateur et la restauration du contenu de la mémoire. L'ordinateur retourne à l'état dans lequel il se trouvait avant l'activation de la mise en veille prolongée. Cet état n'est pas pris en charge par Windows NT 4.0. REMARQUE : Pour passer en mode veille prolongée, les composants installés dans l'ordinateur doivent prendre en charge cette fonctionnalité et disposer des pilotes appropriés. Pour plus d'informations, reportez-vous à la documentation de chaque composant. Arrêt. Cet état de veille coupe toute l'alimentation de l'ordinateur à l'exception d'une petite quantité d'énergie auxiliaire. L'ordinateur peut être démarré automatiquement ou à distance tant qu'il reste branché sur la prise électrique. Par exemple, l'option Auto Power On (Activation automatique) de configuration du système permet de démarrer automatiquement l'ordinateur à un moment précis. L'administrateur réseau peut également démarrer à distance votre ordinateur à l'aide d'un événement de gestion d'alimentation tel que la fonctionnalité de sortie de veille à distance. Le tableau suivant répertorie les états de veille et les méthodes permettant de réactiver l'ordinateur pour chaque état. État de veille Méthodes de réactivation (Windows 2000 et XP) Veille Appuyez sur le bouton d'alimentation Auto power on (Activation automatique) Déplacez la souris ou cliquez sur un bouton de la souris ...
Page 12: Anneau Du Cadenas Et Emplacement Pour Câble De Sécurité
REMARQUE : Avant d'acheter un dispositif antivol, assurez-vous qu'il correspond au type d'emplacement pour câble de sécurité de votre ordinateur. Les dispositifs antivol sont généralement composés d'un câble galvanisé muni d'un dispositif de verrouillage et de sa clé. La documentation fournie avec le périphérique contient des instructions d'installation. Configuration du système Utilisez les paramètres de configuration du système comme suit : Pour définir des options sélectionnables par l'utilisateur telles que la date et l'heure ou le mot de passe système Pour connaître la quantité de mémoire disponible ou définir le type de disque dur à installer Dell conseille d'imprimer les écrans de configuration du système (en appuyant sur <Print Screen [Imprimer l'écran]>) ou d'enregistrer les informations comme référence. Avant d'utiliser le programme de configuration du système, vous devez connaître le type du ou des lecteurs de disquette et du ou des disques durs installés sur votre ordinateur. Pour confirmer ces informations, reportez-vous au compte-rendu des tests de fabrication livré avec votre ordinateur ou recherchez ces informations dans le dossier en ligne Dell Accessories (Accessoires Dell). Accès au programme de configuration du système...
Page 13: Écrans De Configuration Du Système
1. Mettez votre ordinateur sous tension ou redémarrez-le. 2. Lorsque Press <F2> to Enter Setup (Appuyez sur <F2> pour ouvrir le programme de configuration du système) s'affiche dans le coin supérieur droit de l'écran, appuyez sur <F2> immédiatement. Si vous attendez trop longtemps et que le logo Microsoft® Windows® s'affiche, attendez encore jusqu'à ce que le bureau Windows s'affiche, puis arrêtez votre ordinateur et réessayez. REMARQUE : Pour s'assurer d'un arrêt correct de l'ordinateur, consultez la documentation livrée avec votre système d'exploitation. Écrans de configuration du système Les écrans de configuration du système affichent des informations sur la configuration en cours de votre ordinateur. Les informations affichées sur les écrans sont présentées dans quatre zones : Title (Titre) - Il s'agit de la zone qui se trouve en haut de chaque écran et qui donne le nom de l'ordinateur Computer data (Données de l'ordinateur) - Il s'agit de deux zones situées au-dessous de la zone Titre et qui affiche le processeur de l'ordinateur, la mémoire cache L2, le numéro de service et le numéro de version du BIOS Options - Zone déroulante répertoriant les options qui définissent la configuration de votre ordinateur, y compris le matériel, le mode d'économie ...
Page 14: Modification De La Séquence D'amorçage Pour L'amorçage Actuel
Périphérique Flash USB - Insérez le périphérique dans un port USB et redémarrez l'ordinateur. Lorsque F12 = Boot Menu s'affiche dans le coin supérieur droit de l'écran, appuyez sur <F2>. Le BIOS détecte la clé et ajoute l'option clé USB dans le menu d'amorçage. REMARQUE : Pour démarrer à partir d'un périphérique Flash USB, le périphérique doit être amorçable. Pour vous assurer qu'il s'agit d'un périphérique amorçable, consultez la documentation du périphérique ou le site Web. Modification de la séquence d'amorçage pour l'amorçage actuel Vous pouvez utiliser cette fonctionnalité pour, par exemple, indiquer à l'ordinateur de démarrer à partir du lecteur de CD afin de pouvoir exécuter les Diagnostics Dell, mais spécifier à l'ordinateur de démarrer à partir du disque dur une fois les Diagnostics Dell terminés. Si vous attendez trop longtemps et que le logo Windows s'affiche, attendez encore jusqu'à ce que le bureau Windows s'affiche, puis arrêtez votre ordinateur et réessayez. 1. Mettez votre ordinateur sous tension ou redémarrez-le. 2. Lorsque F2 = Setup, F12 = Boot Menu s'affiche dans le coin supérieur droit de l'écran, appuyez sur <F12>. Le menu Boot Device (Périphérique d'amorçage) s'affiche, répertoriant tous les périphériques d'amorçage disponibles. Chaque périphérique dispose d'un numéro. 3. Au bas du menu, entrez le numéro du périphérique à utiliser pour l'amorçage actuel uniquement . Modification de la séquence d'amorçage pour les amorçages futurs 1. Ouvrez le programme de configuration du système. 2. Utilisez les touches de direction pour sélectionner l'option de menu Boot Sequence (Séquence d'amorçage), puis appuyez sur <Entrée> pour accéder au menu déroulant. REMARQUE : Notez votre séquence d'amorçage actuelle au cas où vous voudriez la restaurer. ...
Page 15 Clock Speed (Vitesse d'horloge) - Vitesse nominale à laquelle le ou les processeurs fonctionnent Cache Size (Taille de la mémoire cache) - Taille de la mémoire cache L2 du processeur Hyper-Threading - Paramètre qui vous permet d'activer ou de désactiver la technologie Hyper-Threading pour les systèmes d'exploitation prenant en charge cette fonctionnalité. Le paramètre par défaut est Disabled (désactivé). REMARQUE : Si votre ordinateur est équipé d'un processeur prenant en charge la fonction Hyper-Threading, cette option s'affiche en tête de la liste. Configuration des unités - Diskette Drive A (Lecteur de disquette A) - Type du ou des lecteurs de disquette installés sur votre ordinateur. Avec la configuration de câblage standard, Diskette Drive A (Lecteur de disquette A) est le lecteur 3,5 pouces installé dans la baie d'unité supérieure accessible de l'extérieur. Les options sont 3.5 Inch (3,5 pouces), 1.44 MB (1,44 Mo) et Not Installed (Pas installé). Les lecteurs de bande ne sont pas représentés dans l'option Diskette Drive A (Lecteur de disquette A). Si, par exemple, un seul lecteur de disquette et un lecteur de bande sont reliés au câble d'interface du lecteur de disquette, attribuez à Diskette Drive A (Lecteur de disquette A) la valeur 3.5 Inch, 1.44 MB (3,5 pouces, 1,44 Mo). Primary Drive 0 (unité primaire 0) - Identifie l'unité de disque dur IDE reliée au connecteur IDE1 sur la carte système. Primary Drive 1 (unité primaire 1) - Identifie l'unité de disque dur IDE reliée au connecteur IDE2 sur la carte système. Secondary Drive 0 (unité secondaire 0) - Identifie le périphérique connecté avec l'unité de disque dur sur le câble de données IDE1. Secondary Drive 1 (unité secondaire 1) - Identifie le périphérique connecté avec le périphérique sur le câble de données IDE2. IDE Drive UDMA (Unité de disque dur IDE UDMA) - Définit le mode de tous les disques durs installés. ...
Page 16 REMARQUE : Vous ne pouvez pas attribuer au connecteur parallèle la valeur 3BCh si Mode a pour valeur EPP. DMA Channel (Canal DMA) ne s'affiche que lorsque Mode a pour valeur ECP. Les valeurs possibles sont DMA 1, DMA 3 ou Off (Désactivé). IDE Drive Interface (Interface de lecteur IDE) - Les valeurs possibles sont Off (Désactivé) et Auto (Automatique) (valeur par défaut). ...
Page 17: Dépannage Avancé
Utilisation de la fonction Restauration du système de Microsoft® Windows® XP Réinstallation de Microsoft® Windows® XP Réinstallation de Microsoft Windows 2000 Résolution des problèmes d'incompatibilité logicielle et matérielle Diagnostics Dell PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. Quand utiliser les Diagnostics Dell Si vous rencontrez des difficultés avec votre ordinateur, procédez aux vérifications décrites dans la section « Résolution des problèmes » et exécutez les Diagnostics Dell avant de contacter Dell pour obtenir une assistance technique. Il est recommandé d'imprimer ces procédures avant de commencer. AVIS : Les Diagnostics Dell fonctionnent uniquement sur les ordinateurs Dell™. Ouvrez le programme de configuration du système, étudiez les informations de configuration de votre ordinateur et assurez-vous que le périphérique que vous souhaitez tester s'affiche dans le programme de configuration du système et qu'il est actif. Démarrez les Diagnostics Dell à partir de votre disque dur ou du CD Drivers and Utilities (Pilotes et utilitaires) (également appelé ResourceCD).
Page 18: Menu Principal Des Diagnostics Dell
4. Lorsque les tests sont terminés, si vous exécutez les diagnostics Dell à partir du CD Drivers and Utilities (Pilotes et utilitaires), retirez le CD. 5. Fermez l'écran de test pour revenir à l'écran Menu principal. Pour quitter les Diagnostics Dell et redémarrer l'ordinateur, fermez l'écran Menu principal. Réinstallation des pilotes et des utilitaires AVIS : Le site Web de support technique de Dell, support.dell.com, et le CD Pilotes et utilitaires fournissent des pilotes compatibles avec les ordinateurs Dell™. Si vous installez des pilotes obtenus auprès d'autres sources, il se peut que votre ordinateur ne fonctionne pas correctement. Utilisation de la fonction Restauration des pilotes de périphériques de Microsoft ...
Page 19: Utilisation Du Cd Pilotes Et Utilitaires
1. Insérez le CD Pilotes et utilitaires. S'il s'agit de votre première utilisation du CD Pilotes et utilitaires, la fenêtre d'installation s'ouvre et vous indique que le CD va commencer l'installation. Cliquez sur OK, puis suivez les invites du programme d'installation pour terminer l'installation. 2. Sur l'écran Welcome Dell System Owner (Vous êtes propriétaire d'un système Dell, bienvenue), cliquez sur Next (Suivant). 3. Effectuez les sélections appropriées pour System Model (Modèle du système), Operating System (Système d'exploitation), Device Type (Type de périphérique) et Topic (Rubrique). 4. Dans le menu déroulant Topic (Rubrique), cliquez sur My Drivers (Mes pilotes). ...
Page 20: Restauration De L'ordinateur À Un État Antérieur
1. Cliquez sur le bouton Start (Démarrer), puis sur Help and Support (Aide et support). 2. Cliquez sur System Restore (Restauration du système). 3. Suivez les instructions qui s'affichent à l'écran. Restauration de l'ordinateur à un état antérieur AVIS : Avant de restaurer l'ordinateur à un état antérieur, enregistrez et fermez tous les fichiers, et quittez les programmes ouverts. Ne modifiez, n'ouvrez ou ne supprimez en aucun cas des fichiers ou des programmes tant que la restauration du système n'est pas terminée. 1. Cliquez sur le bouton Démarrer, pointez sur All Programs (Tous les programmes)→ Accessories (Accessoires)→ System Tools (Outils système), puis cliquez sur System Restore (Restauration du système).
Page 21: Réinstallation De Microsoft
Avant de commencer Si vous envisagez de réinstaller le système d'exploitation Windows XP pour résoudre un problème avec un pilote récemment installé, utilisez d'abord la fonction Device Driver Rollback (Restauration des pilotes de périphériques) de Windows XP. Si le programme Restauration des pilotes de périphériques ne corrige pas le problème, utilisez la fonction Restauration du système pour que votre système d'exploitation revienne à l'état de fonctionnement dans lequel il était avant que vous n'installiez le nouveau pilote. AVIS : Avant d'effectuer l'installation, sauvegardez tous les fichiers de données de votre disque dur principal. Pour les configurations de disque dur conventionnelles, le disque dur principal correspond au premier disque dur détecté par l'ordinateur. Pour réinstaller Windows XP, vous devez disposer des éléments suivants : CD Système d'exploitation Dell™ CD Pilotes et utilitaires Dell REMARQUE : Le CD Pilotes et utilitaires contient les pilotes installés lors de l'assemblage de l'ordinateur. Utilisez le CD Pilotes et utilitaires pour charger les pilotes requis, y compris les pilotes nécessaires si votre ordinateur est équipé d'un contrôleur RAID. Clé du produit (Numéro d'identification du produit) REMARQUE : La clé du produit correspond au numéro inscrit sur l'étiquette de code à barres située sur la partie externe du capot de votre ordinateur. Dans certains cas, un message d'invite peut vous demander de saisir la clé du produit lorsque vous utilisez le CD Système d'exploitation. Réinstallation de Windows XP Pour réinstaller Windows XP, suivez toutes les étapes des sections suivantes, dans l'ordre indiqué.
Page 22: Réinstallation De Microsoft Windows 2000
18. Cliquez sur Finish (Terminer) pour terminer la configuration et retirez le CD du lecteur. 19. Réinstallez les pilotes appropriés à l'aide du CD Pilotes et utilitaires. 20. Réinstallez votre logiciel anti-virus. Réinstallation de Microsoft Windows 2000 Avant de commencer AVIS : Avant d'effectuer l'installation, sauvegardez tous les fichiers de données de votre disque dur principal. Pour les configurations de disque dur conventionnelles, le disque dur principal correspond au premier disque dur détecté par l'ordinateur. Pour réinstaller Windows 2000, vous devez disposer des éléments suivants : CD Système d'exploitation Dell™ CD Pilotes et utilitaires Dell ...
Page 23: Réinstallation De Windows 2000
Pour réinstaller Windows 2000, suivez toutes les étapes de la section qui suit, dans l'ordre indiqué. Le processus de réinstallation peut prendre de 1 à 2 heures pour s'effectuer. Après avoir réinstallé le système d'exploitation, vous devez également réinstaller les pilotes de périphériques, le programme anti-virus et d'autres logiciels. AVIS : Le CD Système d'exploitation fournit des options permettant la réinstallation de Windows 2000. Ces options peuvent écraser les fichiers et affecter les programmes installés sur votre disque dur. Par conséquent, ne réinstallez pas votre Windows 2000 à moins qu'un membre de l'équipe du support technique de Dell ne vous le demande. AVIS : Pour éviter des conflits avec Windows 2000, vous devez désactiver toute protection anti-virus installée sur votre système avant de réinstaller Windows 2000. Pour plus d'informations, consultez la documentation livrée avec le logiciel. Initialisation à partir du CD Système d'exploitation. 1. Enregistrez et fermez tous les fichiers et les programmes ouverts. 2. Insérez le CD Système d'exploitation. Si aucun programme ne démarre automatiquement, quittez le programme avant de continuer. 3. Redémarrez l'ordinateur. ...
Page 24: Résolution Des Problèmes D'incompatibilité Logicielle Et Matérielle
Résolution des problèmes d'incompatibilité logicielle et matérielle Windows XP Des conflits d'interruption (IRQ) Windows XP se produisent lorsqu'un périphérique n'est pas détecté lors de l'installation du système d'exploitation ou lorsqu'il est détecté mais qu'il n'est pas correctement configuré. Pour rechercher des conflits sur un ordinateur exécutant Windows XP : 1. Cliquez sur le bouton Start (Démarrer), puis sur Control Panel (Panneau de configuration). 2. Cliquez sur Performance and Maintenance (Performances et maintenance) puis sur System (Système). 3. Cliquez sur l'onglet Hardware (Matériel), puis sur Device Manager (Gestionnaire de périphériques). 4.
Page 25 7. Double-cliquez sur le périphérique en conflit afin d'afficher la fenêtre Properties (Propriétés) et de déterminer l'élément à reconfigurer ou à supprimer dans le Gestionnaire de périphériques. Vous devez résoudre les conflits avant de vérifier des périphériques spécifiques. 8. Double-cliquez sur le type de périphérique défaillant dans la liste Gestionnaire de périphériques. 9. Double-cliquez sur l'icône du périphérique dans la liste développée. La fenêtre Propriétés s'affiche. 10. En cas de conflit d'IRQ, la zone État du périphérique de la fenêtre Propriétés indique les autres cartes ou périphériques qui partagent cette IRQ. Corrigez les conflits d'IRQ. Vous pouvez également employer l'utilitaire de résolution de problèmes matériels de Windows 2000. Pour employer cet utilitaire, cliquez sur le bouton Démarrer, puis sur Help (Aide). Cliquez sur Troubleshooting and Maintenance (Dépannage et maintenance) sous l'onglet Contents (Sommaire), sur Windows 2000 troubleshooters (Utilitaires de résolution de problèmes de Windows 2000), puis sur Hardware (Matériel). Dans la liste Utilitaire de résolution de problèmes matériels, cliquez sur Je dois résoudre un problème matériel sur mon ordinateur, puis sur Suivant.
Page 26: Remplacement De La Batterie
Retour à la page du sommaire Batterie Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Remplacement de la batterie PRÉCAUTION : Avant de commencer cette procédure, lisez les consignes de sécurité. Une pile bouton conserve les informations de configuration, de date et d'heure de l'ordinateur. Cette pile peut durer plusieurs années. Vous devrez peut-être remplacer la pile si une heure ou une date incorrecte s'affiche lors de la procédure d'initialisation et que l'un des messages suivants apparaît : Time-of-day not set-please run the System Setup program (L'heure n'est pas configurée, exécutez le programme de configuration du système) Invalid configuration information - please run System Setup Program (Informations de configuration non valides - exécutez le programme de configuration du système) ...
Page 27 AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 6. Remettez en place le capot de l'ordinateur, puis branchez votre ordinateur et les périphériques à une prise électrique. 7. Fixez le piédestal de l'ordinateur le cas échéant. 8. Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. 10. Accédez au programme de configuration du système et restaurez les paramètres enregistrés au cours de l'étape 1. 11. Jetez l'ancienne batterie en vous conformant aux règles en vigueur. Retour à la page du sommaire ...
Page 28: Outils Recommandés
Retour à la page du sommaire Avant de commencer Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Outils recommandés Arrêt de l'ordinateur Cette section explique comment supprimer et installer les composants de votre ordinateur. Sauf indication contraire, chaque procédure suppose que les conditions suivantes sont remplies : Vous avez effectué les étapes de la section « Arrêt de l'ordinateur ». Vous avez lu les consignes de sécurité. Outils recommandés Les procédures décrites dans ce document peuvent nécessiter les outils suivants : Petit tournevis à tête plate Tournevis cruciforme Disquette ou CD du programme de mise à niveau du BIOS Flash Arrêt de l'ordinateur Pour votre sécurité et pour protéger votre ordinateur contre d'éventuels dommages, respectez les consignes ci-dessous. PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. AVIS : Toute réparation de votre ordinateur doit être effectuée par un technicien de maintenance agréé. Les dommages dus à des opérations de maintenance non autorisées par Dell ne sont pas couverts par la garantie. PRÉCAUTION : Manipulez les composants et les cartes avec soin. Ne touchez pas les composants ni les contacts d'une carte. Tenez la carte par les bords ou le support métallique de montage. Un composant, tel qu'un processeur, doit être tenu par les bords, et non par les broches.
Page 29 Retour à la page du sommaire ...
Page 30: Commutateur D'intrusion Du Châssis
Retour à la page du sommaire Commutateur d'intrusion du châssis Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Remplacement du commutateur d'intrusion du châssis Réinitialisation du commutateur d'intrusion du châssis Remplacement du commutateur d'intrusion du châssis PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. Suivez les procédures décrites dans la section « Avant de commencer ». 2. Débranchez le câble du commutateur d'intrusion du châssis du panneau de commande sur la façade de l'ordinateur. Notez l'acheminement du câble d'intrusion du châssis lorsque vous l'ôtez du châssis. Des crochets peuvent maintenir le câble en place à l'intérieur du châssis. 3. Faites glisser le commutateur d'intrusion du châssis en dehors de son emplacement, puis retirez le commutateur et son câble de l'ordinateur. Ordinateur équipé d'une carte petit format Petit ordinateur de bureau...
Page 31: Réinitialisation Du Commutateur D'intrusion Du Châssis
Petit ordinateur mini-tour 4. Faites glisser le commutateur d'intrusion du châssis dans son emplacement, puis rebranchez le câble au connecteur sur le panneau de commande. 5. Fermez le capot de l'ordinateur. 6. Fixez le piédestal de l'ordinateur le cas échéant. AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 7. Branchez l'ordinateur et les périphériques aux prises électriques, puis allumez-les. Réinitialisation du commutateur d'intrusion du châssis 1. Accédez au programme de configuration du système en appuyant sur <F2> lors du démarrage de l'ordinateur. 2. Sous l'onglet System Security (Sécurité du système), réinitialisez l'option Chassis Intrusion (Intrusion du châssis) en appuyant sur la flèche vers la gauche ou vers la droite pour sélectionner Reset (Réinitialiser). Sélectionnez la valeur Enabled (activé), Enabled-Silent (activé-silencieux) ou Disabled (désactivé). REMARQUE : La valeur par défaut est Enabled-Silent. REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez l'administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. ...
Page 32 3. Appuyez sur <Alt><b> pour redémarrer l'ordinateur et appliquer les modifications. Retour à la page du sommaire ...
Page 33: Nettoyage De Votre Ordinateur
Retour à la page du sommaire Nettoyage de votre ordinateur Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Ordinateur, écran et clavier Souris Lecteur de disquette CD et DVD PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. Ordinateur, écran et clavier PRÉCAUTION : Avant de nettoyer l'ordinateur, débranchez-le de la prise électrique. Nettoyez votre ordinateur avec un tissu doux et humidifié avec de l'eau. N'utilisez pas de liquide ni d'aérosol nettoyants, ceux-ci peuvent contenir des substances inflammables. Utilisez un aspirateur muni d'une brosse pour ôter délicatement la poussière des baies et ouvertures de l'ordinateur ainsi qu'entre les touches du clavier. AVIS : N'essuyez pas l'écran avec une solution à base d'alcool ou du savon. Vous risquez d'endommager le revêtement antireflet. Pour nettoyer votre écran, humidifiez légèrement un chiffon doux et propre avec de l'eau. Si possible, utilisez un chiffon spécial pour le nettoyage des écrans ou une solution adaptée au revêtement antireflet de l'écran. Nettoyez le clavier, l'ordinateur et les parties en plastique de l'écran avec un chiffon doux imbibé d'une solution composée de trois volumes d'eau et d'un volume de détergent pour vaisselle. Ne trempez pas le chiffon et ne laissez pas de solution couler à l'intérieur de l'ordinateur ou du clavier. Souris Si le curseur à l'écran saute ou se déplace de façon anormale, nettoyez votre souris. Pour nettoyer une souris qui n'est pas une souris optique : 1.
Page 34 AVIS : Pour éviter d'endommager la surface, ne nettoyez pas le disque avec des mouvements circulaires. 2. Avec un chiffon doux et non pelucheux, nettoyez doucement la partie inférieure du disque (côté sans étiquette) en suivant une ligne droite depuis le centre jusqu'au bord extérieur. Si la poussière ne part pas, utilisez de l'eau ou une solution diluée d'eau et de savon doux. Vous pouvez également acheter des produits de nettoyage pour disques vendus dans le commerce et protéger vos disques contre la poussière, les empreintes et les rayures. Les produits de nettoyage pour CD peuvent être utilisés sur les DVD sans aucun risque. Retour à la page du sommaire ...
Page 35: Retrait Du Panneau De Commande
Retour à la page du sommaire Panneau de commande Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section « Consignes de sécurité ». Retrait du panneau de commande Ordinateur équipé d'une carte petit format Suivez les procédures décrites dans la section « Avant de commencer ». 2. À l'aide d'un tournevis à tête plate, dégagez les quatre pattes de l'intérieur de l'ordinateur et retirez le capot. 1 pattes (2 de chaque côté) 2 ordinateur 3 capot de l'ordinateur 1 blindage en métal du panneau de commande 2 vis...
Page 36 3. Retirez le blindage en métal du panneau de commande. 4. Retirez la vis qui maintient le panneau de commande fixé à l'ordinateur, puis ôtez le panneau de commande. Petit ordinateur de bureau Suivez les procédures décrites dans la section « Avant de commencer ». Retirez le panneau d'E/S frontal. 3. À l'aide d'un tournevis cruciforme #2 de 20 cm, retirez la vis qui maintient le panneau de commande fixé à l'ordinateur, puis ôtez le panneau de commande. Petit ordinateur mini-tour Suivez les procédures décrites dans la section « Avant de commencer ». 2. Pour retirer les panneaux inférieur et supérieur de l'ordinateur, ôtez tout lecteur de CD installé et dégagez toutes les pattes de chaque panneau. 1 patte du capot de l'ordinateur panneau inférieur (ôtez le lecteur de CD pour accéder à cette patte) 2 pattes du panneau supérieur vis du capot de l'ordinateur 3 panneau supérieur pattes du capot de l'ordinateur...
Page 37: Remplacement Du Panneau De Commande
REMARQUE : Pour dégager la patte qui se trouve à côté du lecteur de CD, vous pouvez faire levier sur le capot et retirer la patte. 4. Si nécessaire, retirez la vis du capot de l'ordinateur. 5. Fermez l'ordinateur et retirez le capot. 6. Ôtez la vis qui maintient le panneau de commande fixé à l'ordinateur, puis retirez le panneau de commande. Remplacement du panneau de commande Ordinateur équipé d'une carte petit format 1. Remettez le panneau de commande et son blindage en place. 2. Remettez le capot de l'ordinateur en place. Assurez-vous que les deux crochets métalliques et les pattes sont bien en place. ...
Page 38 1 porte décorative 2 cache frontal 3. Remettez le capot de l'ordinateur en place et assurez-vous que les deux crochets métalliques et les pattes sont bien en place. 1 crochets métalliques (2) 4. Pour remettre le cache frontal et la porte décorative en place, placez-les dans la bonne position et appuyez dessus. Petit ordinateur de bureau Suivez les étapes de la procédure « Retrait du panneau de commande » en sens inverse en vous assurant que toutes les pattes sont bien en place. ...
Page 39 Suivez les étapes de la procédure « Retrait du panneau de commande » en sens inverse en vous assurant que toutes les pattes sont bien en place. Retour à la page du sommaire ...
Page 40: Fermeture Du Capot De L'ordinateur
Retour à la page du sommaire Fermeture du capot de l'ordinateur Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. 1. Vérifiez que tous les câbles sont connectés et pliez-les de sorte qu'ils ne gênent pas. Tirez délicatement les câbles d'alimentation vers vous pour éviter qu'ils ne se coincent sous les lecteurs. 2. Vérifiez qu'aucun outil ou composant non utilisé n'a été oublié à l'intérieur de l'ordinateur. 3. Fermez le capot : a. Faites pivoter le capot vers le bas. b. Appuyez sur le côté droit du capot jusqu'à ce qu'il soit fermé. c. Appuyez sur le côté gauche du capot jusqu'à ce qu'il soit fermé. d. Vérifiez que les deux côtés du capot sont verrouillés. Si ce n'est pas le cas, répétez cette étape. AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 4. Branchez l'ordinateur et les périphériques aux prises électriques, puis allumez-les. Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de ...
Page 41: Documentation Sur Votre Ordinateur
Retour à la page du sommaire Documentation sur votre ordinateur Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Retour à la page du sommaire ...
Page 42: Précautions Ergonomiques
Retour à la page du sommaire Précautions ergonomiques Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 PRÉCAUTION : Une mauvaise utilisation ou une utilisation prolongée du clavier peut provoquer des blessures. PRÉCAUTION : Une exposition prolongée devant l'écran peut occasionner des troubles de la vue. Pour travailler efficacement et confortablement, observez ces conseils relatifs à l'ergonomie lorsque vous installez et utilisez votre poste de travail : Positionnez votre ordinateur de sorte que le moniteur et le clavier soient directement en face de vous lorsque vous travaillez. Un mobilier spécial est disponible dans le commerce pour vous aider à bien positionner votre clavier. Installez le moniteur à une distance visuelle confortable (généralement entre 45 et 60 centimètres des yeux). Lorsque vous êtes assis devant le moniteur, assurez-vous que ce dernier est à hauteur des yeux, ou légèrement plus bas. Réglez l'inclinaison du moniteur, son contraste et/ou sa luminosité, ainsi que l'éclairage ambiant (par exemple l'éclairage vertical, les lampes de bureau et les rideaux ou les stores des fenêtres proches) pour réduire l'éblouissement et les reflets sur l'écran. Utilisez une chaise avec un bon support lombaire. Conservez vos avant-bras en position horizontale avec les poignets dans une position neutre et confortable lorsque vous utilisez le clavier ou la souris.
Page 43 3. International Organization for Standardization (ISO). ISO 9241 Ergonomics requirements for office work with visual display terminals (VDTs). Genève, Suisse : International Organization for Standardization, 1992. Retour à la page du sommaire ...
Page 44: Trouver Des Informations Relatives À Votre Ordinateur
Entrez le code de service express pour faciliter l'acheminement de votre appel lorsque vous contactez le support technique. Le code de service express n'est pas disponible dans tous les pays. Utilisez le numéro qui figure sur l'étiquette de licence Microsoft si vous réinstallez le système d'exploitation. Les pilotes les plus récents Site Web du support Dell - support.dell.com pour mon ordinateur Réponses aux questions Le site Web du support technique Dell comporte plusieurs outils en ligne, notamment : posées au service et support ...
Page 45 Principaux problèmes Le site Web Dell Premier Support est personnalisé pour les clients représentant des entreprises, des institutions techniques concernant mon gouvernementales ou des institutions d'enseignement. Ce site n'est pas nécessairement disponible dans toutes les ordinateur régions. Questions fréquemment posées Téléchargements de fichiers Détails sur la configuration de mon ordinateur Contrat de service pour mon ordinateur Comment réinstaller mon CD du Système d'exploitation système d'exploitation Le système d'exploitation est déjà installé sur votre ordinateur. Pour réinstaller votre système d'exploitation, utilisez le CD Système d'exploitation. Une fois que vous avez réinstallé votre système d'exploitation, utilisez le CD Drivers and Utilities (Pilotes et utilitaires) pour réinstaller les pilotes des périphériques fournis avec votre ordinateur. L'étiquette de clé du produit de votre système d'exploitation se trouve sur votre ordinateur.
Page 46: Assistance Technique
3. Faites une copie de la Liste de vérification des diagnostics, puis remplissez-la. 4. Utilisez la gamme complète de services en ligne de Dell disponibles sur le site Web Dell Support (support.dell.com) pour obtenir de l'aide sur les procédures d'installation et de dépannage. 5. Si les étapes précédentes ne vous ont pas permis de résoudre le problème, contactez Dell. Lorsque le système téléphonique automatisé de Dell vous le demande, entrez votre code de service express pour que votre appel soit directement acheminé vers l'équipe de support technique appropriée. Si vous n'avez pas de code de service express, ouvrez le dossier Dell Accessories (Accessoires Dell), double-cliquez sur l'icône Express Service Code (Code de service express) et suivez les instructions qui s'affichent. REMARQUE : Appelez le support technique à l'aide d'un téléphone situé à proximité de l'ordinateur afin que le technicien vous guide à travers la procédure de dépannage. REMARQUE : Il se peut que le système de code de service express de Dell ne soit pas disponible dans tous les pays. ...
Page 47: Service D'état Des Commandes Automatisé
apmarketing@dell.com (pays d'Asie et du Pacifique uniquement) sales_canada@dell.com (Canada uniquement) Service d'informations électronique info@dell.com Le service de support technique automatisé de Dell, AutoTech, fournit des réponses enregistrées aux questions les plus fréquemment posées par les clients de Dell concernant les ordinateurs portables et de bureau. Lorsque vous appelez AutoTech, utilisez votre téléphone à touches pour sélectionner les sujets correspondant à vos questions. Le service AutoTech est accessible 24 heures sur 24, 7 jours sur 7. Vous pouvez aussi accéder à ce service par l'intermédiaire du service de support technique. Pour connaître le numéro de téléphone à appeler, consultez la liste des numéros d'appel de votre région. Service d'état des commandes automatisé Pour vérifier l'état de vos commandes de produits Dell™, vous pouvez visiter le site Web support.dell.com, ou appeler le service d'état des commandes ...
Page 48: Problèmes Avec Votre Commande
Les retours ne comportant pas les éléments décrits ci-dessus seront refusés au quai de réception de Dell et vous seront retournés. Avant d'appeler REMARQUE : Ayez à portée de main votre code de service express lorsque vous appelez. Ce code facilite l'acheminement de votre appel par le système d'assistance téléphonique informatisé de Dell. N'oubliez pas de renseigner la liste de vérification des diagnostics. Si possible, allumez votre ordinateur avant de contacter Dell pour obtenir une assistance technique et appelez à l'aide d'un téléphone qui se trouve à proximité de votre ordinateur. Il peut vous être demandé de taper certaines commandes au clavier, de donner des informations détaillées sur le fonctionnement de l'ordinateur ou d'essayer d'autres méthodes de dépannage uniquement possibles sur ce dernier. Assurez-vous que la documentation de l'ordinateur est disponible. ...
Page 49: Contacter Dell
Code de maintenance (code à barres à l'arrière de l'ordinateur) : Code de service express : Numéro d'autorisation de retour de matériel (s'il vous a été fourni par un membre du support technique de Dell) : Système d'exploitation et version : Périphériques : Cartes d'extension : Êtes-vous relié(e) à un réseau ? Oui Non Réseau, version et carte réseau : Programmes et versions : Consultez la documentation de votre système d'exploitation pour déterminer le contenu des fichiers de démarrage du système. Si l'ordinateur est relié à une imprimante, imprimez chaque fichier. Sinon, notez le contenu de chaque fichier avant d'appeler Dell. Message d'erreur, code sonore ou code de diagnostic : Description du problème et procédures de dépannage effectuées : Contacter Dell Vous pouvez contacter Dell par des moyens électroniques via les sites Web suivants : www.dell.com support.dell.com (support technique) premiersupport.dell.com (support technique pour les clients de l'éducation, de l'administration, de la santé et des grands comptes, comprenant les clients Premier, Platinum et Gold) ...
Page 50 Indicatif national : 54 Télécopieur pour service clientèle 11 4515 7138 Indicatif de la ville : 11 Aruba Support technique général numéro vert : 800-1578 Asie du Sud-Est et pays Support technique clients, service clientèle et ventes (Penang, Malaisie) 604 633 4810 du Pacifique Australie (Sydney) E-mail (Australie) : au_tech_support@dell.com E-mail (Nouvelle-Zélande) : nz_tech_support@dell.com Indicatif international : 0011 Petites entreprises et activités professionnelles à domicile 1-300-65-55-33 Gouvernement et entreprises numéro vert : 1-800-633-559 Indicatif national : 61 Division Comptes privilégiés numéro vert : 1-800-060-889 Indicatif de la ville : 2 Service clientèle numéro vert : 1-800-819-339 Ventes aux entreprises numéro vert : 1-800-808-385...
Page 51 Service clientèle (Séoul, Corée) numéro vert : 080-200-3800 Service clientèle (Penang, Malaisie) 604 633 4949 Indicatif national : 82 Télécopieur 2194-6202 Indicatif de la ville : 2 Standard 2194-6000 Costa Rica Support technique général 0800-012-0435 Danemark Site Web : support.euro.dell.com (Copenhague) Support E-mail (ordinateurs portables) : den_nbk_support@dell.com Indicatif international : Support E-mail (ordinateurs de bureau) : den_support@dell.com Support E-mail (serveurs) : Nordic_server_support@dell.com Indicatif national : 45 Support technique 7023 0182 Service clientèle (relations) 7023 0184 Service clientèle pour les petites entreprises et les activités professionnelles à domicile 3287 5505 Standard (relations) 3287 1200 Standard télécopieur (relations) 3287 1201...
Page 52 numéro vert : 1-800-289-3355 ou numéro vert : 1-800-879-3355 Points de vente Dell (ordinateurs Dell recyclés) numéro vert : 1-888-798-7561 Ventes de logiciels et de périphériques numéro vert : 1-800-671-3355 Ventes de pièces au détail numéro vert : 1-800-357-3355 Service étendu et ventes sous garantie numéro vert : 1-800-247-4618 Télécopieur numéro vert : 1-800-727-8320 Services Dell pour personnes sourdes, malentendantes ou souffrant de troubles de la numéro vert : 1-877-DELLTTY parole et du langage (1-877-335-5889) Finlande (Helsinki) Site Web : support.euro.dell.com E-mail : fin_support@dell.com Indicatif international : Support E-mail (serveurs) : Nordic_support@dell.com ...
Page 53 Service clientèle pour les entreprises (interne au Royaume-Uni uniquement) 0870 907 4499 Ventes pour l'Irlande 01 204 4444 Ventes pour le Royaume-Uni (interne au Royaume-Uni uniquement) 0870 907 4000 Télécopieur /Télécopieur pour les ventes 01 204 0103 Standard 01 204 4444 Italie (Milan) Site Web : support.euro.dell.com E-mail : support.euro.dell.com/it/it/emaildell/ Indicatif international : Petites entreprises et activités professionnelles à domicile Support technique 02 577 826 90 Indicatif national : 39 Service clientèle 02 696 821 14 Indicatif de la ville : 02 Télécopieur 02 696 821 13 Standard 02 696 821 12...
Page 54 Support E-mail (ordinateurs portables) : Indicatif international : nor_nbk_support@dell.com Indicatif national : 47 Support E-mail (ordinateurs de bureau) : nor_support@dell.com Support E-mail (serveurs) : nordic_server_support@dell.com Support technique 671 16882 Service relations clientèle 671 17514 Service clientèle pour les petites entreprises et les activités professionnelles à domicile 23162298 Standard 671 16800 Standard télécopieur 671 16865 Nouvelle-Zélande E-mail (Nouvelle-Zélande) : nz_tech_support@dell.com E-mail (Australie) : au_tech_support@dell.com Indicatif international : Petites entreprises et activités professionnelles à domicile 0800 446 255 Gouvernement et entreprises 0800 444 617 Indicatif national : 64 Ventes 0800 441 567...
Page 55 Télécopieur 0800 441 566 Panama Support technique général 001-800-507-0962 Pays-Bas (Amsterdam) Site Web : support.euro.dell.com Indicatif international : E-mail (Support technique) : (Enterprise) : nl_server_support@dell.com Indicatif national : 31 (Latitude) : nl_latitude_support@dell.com Indicatif de la ville : 20 (Inspiron) : nl_inspiron_support@dell.com (Dimension) : nl_dimension_support@dell.com (OptiPlex) : nl_optiplex_support@dell.com (Dell Precision) : nl_workstation_support@dell.com Support technique 020 674 45 00 Télécopieur pour support technique 020 674 47 66 Service clientèle pour les petites entreprises et les activités professionnelles à domicile 020 674 42 00 Service relations clientèle 020 674 4325 Ventes aux petites entreprises et activités professionnelles à domicile 020 674 55 00 Relations ventes 020 674 50 00 Télécopieur des ventes aux petites entreprises et activités professionnelles à domicile 020 674 47 75 Télécopieur pour les relations ventes 020 674 47 50 Standard 020 674 50 00 Télécopieur du standard 020 674 47 50...
Page 56 Indicatif international : Ventes aux particuliers numéro vert : 800 6011 054 Ventes aux entreprises numéro vert : 800 6011 053 Indicatif national : 65 Suède (Upplands Väsby) Site Web : support.euro.dell.com E-mail : swe_support@dell.com Indicatif international : Support E-mail pour Latitude et Inspiron : Swe-nbk_kats@dell.com Indicatif national : 46 Support E-mail pour OptiPlex : Swe_kats@dell.com Support E-mail pour les serveurs : Nordic_server_support@dell.com Indicatif de la ville : 8 Support technique 08 590 05 199 Service relations clientèle 08 590 05 642 Service clientèle pour les petites entreprises et les activités professionnelles à domicile 08 587 70 527 Support du programme d'achats pour employés (EPP, Employee Purchase Program) 20 140 14 44 Support technique par télécopieur 08 590 05 594 Ventes 08 590 05 185...
Page 57: Glossaire
Retour à la page du sommaire Glossaire Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 A B C D E F G H I K L M N O P R S T U V W Z accélérateur graphique - Type de processeur vidéo spécialisé qui augmente les performances graphiques. ACPI - (Advanced Configuration and Power Interface) - Utilitaire du système d'exploitation Microsoft® Windows® pouvant être configuré pour placer l'ordinateur en mode attente ou mise en veille prolongée afin de conserver l'énergie électrique ou l'énergie de la batterie. adaptateur DVI - L'adaptateur DVI, qui fonctionne par le biais de la puce graphique intégrée de l'ordinateur, permet de disposer d'un port DVI. Celui-ci fournit...
Page 58 CD Player - Logiciel utilisé pour lire les CD musicaux. Ce logiciel affiche une fenêtre contenant des boutons qui permettent de lire un CD. cm - centimètre - Unité de mesure métrique égale à 0,39 pouce. cm/sec - centimètres par seconde Connecteur DIN - Connecteur rond à 6 broches conforme aux normes DIN (Deutsche Industrinorm), généralement utilisé pour connecter des connecteurs de câbles de souris ou clavier PS/2. connecteur parallèle - Port d'E/S souvent utilisé pour connecter une imprimante parallèle à l'ordinateur. connecteur série - Port d'E/S souvent utilisé pour connecter des périphériques tels qu'un ordinateur de poche numérique ou un appareil photo numérique à l'ordinateur. contrôleur - Puces qui contrôlent le transfert de données entre le processeur et la mémoire ou entre le processeur et les périphériques. contrôleur vidéo - Circuit sur une carte vidéo ou sur la carte système (dans les ordinateurs avec contrôleur vidéo intégré) qui offre, en association avec l'écran, des fonctions vidéo. curseur - Marqueur affiché à l'écran montrant l'emplacement de la prochaine action du clavier, du touchpad ou de la souris. Il s'agit généralement d'une ligne clignotante, d'un caractère de soulignement ou d'une petite flèche. DDR SDRAM - Double-Data-Rate SDRAM - Type de SDRAM capable, en théorie, d'augmenter la fréquence de l'horloge mémoire à 200 MHz minimum. disque dur - Lecteur permettant de lire et d'écrire des données sur une unité de disque dur. Les termes unité de disque dur et disque dur sont souvent utilisés indifféremment. disquette amorçable - Disquette permettant de démarrer votre ordinateur. Dans le cas où votre disque dur serait endommagé ou votre ordinateur serait ...
Page 59 formatage - Processus qui prépare un lecteur ou un disque pour le stockage des fichiers. Lorsqu'une disquette ou une unité de disque dur est formatée, les informations qui y sont contenues sont perdues. ft - foot (pied) - Unité de mesure de longueur égale à 12 pouces. - Gravité - Mesure de poids et de force. GHz - gigahertz - Unité de mesure de fréquence égale à un milliard de Hz ou à mille MHz. Go - giga-octet - Unité de donnée égale à 1 024 Mo (1 073 741 824 octets) et qui mesure la capacité de stockage du lecteur. Hz - Hertz - Unité de mesure de fréquence égale à 1 cycle par seconde. Les ordinateurs et périphériques électroniques sont souvent mesurés en kilohertz (kHz), mégahertz (MHz), gigahertz (GHz) ou térahertz (THz). IEEE 1394 - Institute of Electrical and Electronics Engineers, Inc.
Page 60 Mbps - Megabits Per Second (méga-bits par seconde) - 1 million de bits par seconde. Cette mesure est souvent utilisée pour les vitesses de transmission des réseaux et modems. mémoire - Zone de stockage de données temporaire à l'intérieur de votre ordinateur. Dans la mesure où les données en mémoire ne sont pas permanentes, Dell vous recommande d'enregistrer fréquemment vos fichiers lorsque vous travaillez ainsi qu'avant d'éteindre l'ordinateur. Un ordinateur peut contenir plusieurs formes de mémoire, telles que la mémoire RAM, la mémoire ROM et la mémoire vidéo. Le terme mémoire est souvent utilisé comme synonyme de mémoire RAM. mémoire vidéo - Mémoire constituée de puces de mémoire dédiées à des fonctions vidéo. La mémoire vidéo est en général plus rapide que la mémoire système. La quantité de mémoire vidéo installée affecte principalement le nombre de couleurs pouvant être affiché par un programme. - Mégahertz - Mesure de fréquence égale à 1 million de cycles par seconde. Les vitesses des processeurs, bus et interfaces des ordinateurs sont en général mesurées en MHz. mm - millimètre - Unité de longueur égale à un millième de mètre. Mo - méga-octet - Unité de stockage égale à 1 048 576 octets ; toutefois, lorsque l'on fait référence à la capacité de stockage d'un disque dur, le terme est souvent arrondi à 1 000 000 octets. Mo/s - Mégaoctets par seconde - 1 million d'octets par seconde. Cette mesure est souvent utilisée pour les taux de transfert de disque et de bande. mode affichage étendu - Paramètre d'affichage permettant d'utiliser un deuxième moniteur comme extension de votre écran. Appelé aussi mode double affichage. mode double affichage - Paramètre d'affichage permettant d'utiliser un deuxième moniteur comme extension de votre écran. Appelé aussi mode affichage étendu. mode graphique - Mode vidéo qui peut être défini par le nombre de pixels horizontaux x, le nombre de pixels verticaux y et le nombre de couleurs z. Les modes graphiques peuvent afficher un nombre illimité de formes et de polices. ...
Page 61 Plug and Play - Spécification standard du secteur industriel qui facilite l'ajout de périphériques à votre ordinateur. La norme Plug and Play permet d'installer et de configurer automatiquement un périphérique et assure la compatibilité avec le matériel existant. processeur - Circuit intégré principal de l'ordinateur. En tant que « cerveau » de l'ordinateur, ce circuit contrôle les interprétations et l'exécution des fonctions arithmétiques et logiques. Parfois, le processeur est appelé microprocesseur ou CPU (Central Processing Unit [unité centrale]). programme - Logiciel permettant de traiter des données, comme un tableur, un traitement de texte, une base de données ou un jeu. Vous devez disposer d'un système d'exploitation pour exécuter des programmes. programme de configuration - Programme utilisé pour installer et configurer le matériel et le logiciel. Le programme setup.exe ou install.exe est généralement livré avec la plupart des progiciels Windows. Il ne faut pas confondre programme de configuration et programme de configuration du système. programme de configuration du système - Programme (ou utilitaire) qui joue le rôle d'interface entre le matériel informatique et le système d'exploitation. Ne modifiez pas les paramètres de ce programme à moins de connaître avec exactitude les effets de chacun des paramètres sur l'ordinateur. protecteurs de sautes de tension - Dispositif qui empêche les sautes de tension, qui surviennent au cours des orages ou après des coupures de courant, de pénétrer dans l'ordinateur par l'intermédiaire de la prise d'alimentation murale. De nombreux protecteurs de sautes de tension sont munis d'une prise de téléphone pour assurer la protection d'un modem. Certains offrent également une garantie pour certains types de dégâts. La plupart des protecteurs de sautes de tension ne protègent pas contre la foudre, c'est pourquoi vous devez débrancher votre ordinateur lorsque celle-ci est proche. Ils ne protègent pas non plus contre les fluctuations de tension qui se produisent lorsque la tension descend de plus de 20 pour cent. Les connexions réseau ne peuvent pas être protégées par les protecteurs de sautes de tension. Par conséquent, déconnectez toujours le câble réseau du connecteur réseau pendant les orages. PS/2 - Personal System/2 - Type de connecteur permettant de relier un clavier, une souris ou un pavé numérique compatible PS/2. ...
Page 62 en marche et peuvent également être connectés en guirlande. voltage volt - Unité de mesure de la puissance électrique ou de la force électromotrice. Un V apparaît sur une résistance de 1 ohm lorsqu'elle est traversée par un courant de 1 ampère. virus - Programme conçu pour vous nuire ou détruire les données stockées sur votre ordinateur. Un virus se déplace d'un ordinateur à un autre via une disquette infectée, un logiciel téléchargé à partir d'Internet ou des pièces jointes à des messages électroniques. Lorsque vous démarrez un programme infecté, le virus intégré démarre lui aussi. Un virus ne peut pas être lié à des données. Il doit être joint à un programme téléchargé ou installé sur l'ordinateur. Lorsque le programme contenant le virus est exécuté, ce dernier est activé. Les virus de macro, bien que cachés à l'intérieur de documents (données), sont identiques. Les dégâts se produisent lors de l'exécution de la macro. Les virus d'initialisation, stockés dans les secteurs d'initialisation des disquettes, sont courants. Si la disquette reste dans le lecteur lorsque l'ordinateur est éteint, puis allumé, celui-ci est infecté lors de la lecture des secteurs d'amorçage de la disquette en attendant de trouver le système d'exploitation. Si l'ordinateur est infecté, le virus d'amorçage peut se reproduire sur toutes les disquettes lues ou écrites sur cet ordinateur jusqu'à son éradication. vitesse de bus - Vitesse, en MHz, qui indique la rapidité avec laquelle un bus peut transférer des informations. vitesse d'horloge - Vitesse, en MHz, qui indique la rapidité avec laquelle les composants de l'ordinateur connectés au bus système fonctionnent. Les composants synchronisés avec la vitesse d'horloge peuvent fonctionner plus ou moins vite, mais leur vitesse est déterminée par la multiplication ou la division d'un facteur par la vitesse d'horloge. watt - Mesure du courant électrique. Un watt est 1 ampère de courant dont le débit est de 1 volt. Zip - Format de compression des données répandu. Les fichiers compressés au format Zip sont appelés fichiers Zip et portent en général l'extension .zip. Un type spécial de fichier zippé est un fichier à extraction automatique, dont l'extension est .exe. Pour dézipper un fichier à extraction automatique, double- cliquez sur ce fichier.
Page 63: Retrait Du Panneau D'e/S
Retour à la page du sommaire Panneau d'E/S Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Retrait du panneau d'E/S PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. Suivez les procédures décrites dans la section « Avant de commencer ». 2. Si vous avez installé un cadenas dans l'anneau de sécurité situé sur le panneau arrière, ôtez-le. Ordinateur équipé d'une carte petit format Pour accéder à la vis qui maintient le panneau d'E/S fixé à l'ordinateur, retirez le disque dur. 1 câble du haut-parleur interne 4 câble audio frontal 2 câble du commutateur d'intrusion du châssis 5 vis de montage 3 câble du panneau de commande 6 câble d'E/S 2.
Page 64 4. Retirez la vis de montage qui fixe le panneau d'E/S à l'ordinateur. 5. Retirez le panneau d'E/S de l'ordinateur. 1 câble d'E/S 4 vis de montage 2 câble du panneau de commande 5 câble du commutateur d'intrusion du châssis 3 câble audio frontal 6 câble du haut-parleur interne Petit ordinateur mini-tour 1 câble du haut-parleur interne 4 câble du panneau de commande 2 câble du commutateur d'intrusion du châssis 5 câble audio frontal 3 vis de montage 6 câble d'E/S 1.
Page 65: Remplacement Du Panneau D'e/S
2. Retirez tous les câbles connectés au panneau d'E/S, tels que ceux du commutateur d'intrusion du châssis et du haut-parleur interne. 3. Depuis l'intérieur du capot du châssis, retirez la vis de montage qui maintient le panneau d'E/S fixé au châssis. 4. Retirez le panneau d'E/S du châssis. Remplacement du panneau d'E/S Pour remettre le panneau d'E/S en place, appliquez les procédures de retrait en sens inverse. Retour à la page du sommaire ...
Page 66: Présentation Des Modules De Mémoire Ddr
Retour à la page du sommaire Mémoire Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Présentation des modules de mémoire DDR Installation de la mémoire Retrait de la mémoire Pour plus d'informations sur le type de mémoire pris en charge par votre ordinateur, reportez-vous à la section « Mémoire » dans la rubrique « Caractéristiques techniques ». AVIS : Avant d'installer de nouveaux modules de mémoire, téléchargez le BIOS le plus récent pour votre ordinateur à partir du site Web de support Dell : support.dell.com. Présentation des modules de mémoire DDR Pour déterminer la capacité des modules, reportez-vous à l'étiquette dans le coin supérieur droit. REMARQUE : Installez toujours les modules de mémoire DDR dans l'ordre indiqué sur la carte système. Les configurations de mémoire recommandées sont les suivantes : Un module de mémoire installé dans le connecteur DIMM_A ¡ Une paire de modules de mémoire correspondants installés dans les connecteurs DIMM_A et DIMM_B ¡ AVIS : N'installez aucun module de mémoire à code correcteur d'erreurs (ECC). Si vous installez des paires mixtes PC2100 (DDR 266 MHz) et PC2700 (DDR 333 MHz), les modules fonctionnent à la vitesse minimale installée. Veillez à installer un module de mémoire unique dans le connecteur DIMM_A, le connecteur le plus proche du processeur, avant d'installer les modules dans les autres connecteurs. La vitesse actuelle du canal de mémoire SDRAM dépend de la vitesse du bus frontal du processeur. Installation de la mémoire ...
Page 67 connecteur de mémoire le plus proche du processeur clips de fixation (2) connecteur 3. Alignez l'encoche de la partie inférieure du module avec la barre transversale du connecteur. encoches (2) module de mémoire encoche barre transversale AVIS : Pour éviter d'endommager le module de mémoire, enfoncez le module dans le connecteur en appliquant une force égale à chaque extrémité du module. 4. Insérez le module dans le connecteur jusqu'à ce qu'il se mette en place. Si le module est correctement inséré, les clips de fixation doivent s'enclencher dans les encoches se trouvant à chaque extrémité du module. 5. Fermez le capot de l'ordinateur. 6. Fixez le piédestal de l'ordinateur le cas échéant. AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 7.
Page 68: Retrait De La Mémoire
Appuyez sur la touche F1 pour continuer ou sur la touche F2 pour lancer l'utilitaire de configuration.) 10. Appuyez sur <F2> pour accéder à la configuration du système et vérifier les valeurs de System Memory (Mémoire système). L'ordinateur doit avoir modifié la valeur de System Memory (Mémoire système) pour refléter la nouvelle mémoire. Vérifiez le nouveau total. Si la valeur est correcte, passez à l'étape 12. 11. Si la capacité mémoire totale n'est pas correcte, éteignez et débranchez l'ordinateur et les périphériques des prises électriques. Ouvrez le capot de l'ordinateur et vérifiez les modules de mémoire installés pour vous assurer qu'ils sont correctement positionnés dans leurs supports. Répétez ensuite les étapes 5, et 7. 12. Lorsque la mémoire système totale est correcte, appuyez sur <Échap> pour quitter le programme de configuration du système. 13. Exécutez les Diagnostics Dell pour vérifier si les modules de mémoire fonctionnent correctement. Retrait de la mémoire PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. AVIS : Pour prévenir ce genre de dommages aux composants de votre ordinateur, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Pour ce faire, vous pouvez toucher une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section « Avant de commencer ». 2. Appuyez sur les clips de fixation situés à chaque extrémité du connecteur de module de mémoire pour les écarter. 3. Saisissez le module et retirez-le. Si vous avez des difficultés à le retirer, déplacez doucement le module de l'arrière vers l'avant et vice-versa pour le dégager du connecteur. ...
Page 69: Alimentation Électrique
Retour à la page du sommaire Alimentation électrique Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Retrait du bloc d'alimentation électrique Remplacement du bloc d'alimentation électrique Connecteurs d'alimentation CC Retrait du bloc d'alimentation électrique AVIS : Pour prévenir ce genre de dommages aux composants de votre ordinateur, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Pour ce faire, vous pouvez toucher une surface métallique non peinte du châssis de l'ordinateur. Ordinateur équipé d'une carte petit format PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. Suivez les procédures décrites dans la section « Avant de commencer ». 2. Déconnectez les câbles d'alimentation CC de la carte système et des lecteurs. Notez l'acheminement des câbles d'alimentation CC sous les pattes dans le cadre de l'ordinateur à mesure que vous les retirez de la carte système et des lecteurs. Vous devrez les réacheminer correctement lors de leur remise en place afin d'empêcher qu'ils ne soient pincés ou griffés. 3. Appuyez sur le bouton de verrouillage qui se trouve sur le dessous du cadre de l'ordinateur.
Page 70 PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. Suivez les procédures décrites dans la section « Avant de commencer ». 2. Déconnectez les câbles d'alimentation CC de la carte système et des lecteurs. Notez l'acheminement des câbles d'alimentation CC sous les pattes dans le cadre de l'ordinateur à mesure que vous les retirez de la carte système et des lecteurs. Vous devrez les réacheminer correctement lors de leur remise en place afin d'empêcher qu'ils ne soient pincés ou griffés. 3. Retirez le bâti des cartes d'extension et ôtez les câbles d'alimentation de la paroi latérale du disque dur. Pour ôter les câbles d'alimentation, utilisez les câbles comme levier et tirez-les hors des pinces de fixation tout en tirant sur les pinces avec vos doigts. 4. Appuyez sur la poignée, qui à son tour fait pression sur le bouton de verrouillage. bouton de verrouillage poignée Connecteur d'alimentation en CA 5. Faites glisser le bloc d'alimentation d'environ 2,5 cm vers l'avant de l'ordinateur. 6.
Page 71: Remplacement Du Bloc D'alimentation Électrique
5. Faites glisser le bloc d'alimentation d'environ 2,5 cm vers l'avant de l'ordinateur. 6. Levez le bloc d'alimentation pour le retirer de l'ordinateur. Remplacement du bloc d'alimentation électrique PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. 1. Faites glisser le bloc d'alimentation électrique à sa place. 2. Sur l'ordinateur mini-tour, remettez les deux vis qui maintiennent le bloc d'alimentation fixé à l'arrière du cadre de l'ordinateur. 3. Reconnectez les câbles d'alimentation CC. 4. Connectez le câble d'alimentation en CA au connecteur. 5. Sur le petit ordinateur de bureau, refixez les câbles d'alimentation sur le côté du disque dur et remettez le bâti des cartes d'extension en place. 6. Faites passer les câbles sous les pinces, puis appuyez sur celles-ci pour les refermer sur les câbles. 7. Fermez le capot de l'ordinateur. 8. Fixez le piédestal de l'ordinateur le cas échéant. AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 9.
Page 72: Connecteur D'alimentation Cc P1
REMARQUE : Il se peut que votre bloc d'alimentation possède un connecteur SATA qui n'est utilisé avec aucun composant de votre ordinateur. Connecteur d'alimentation CC P1 Numéro Nom du signal Câble 18 AWG broche 1 +3,3 VCC Orange 2 +3,3 VCC Orange 3 COM Noir 4 +5 VCC Rouge 5 COM Noir 6 +5 VCC Rouge 7 COM Noir 8 POK* Gris 9 +5 VFP Violet 10...
Page 73: Connecteur D'alimentation Cc P3
Numéro Nom du signal Câble broche 18 AWG 1 COM Noir 2 COM Noir 3 +12 VCC Jaune 4 +12 VCC Jaune Connecteur d'alimentation CC P3 Numéro Nom du signal Câble broche 18 AWG 1 +12 VCC Jaune 2 COM Noir 3 COM Noir...
Page 74: Connecteur D'alimentation Cc P6
REMARQUE : Il se peut que votre bloc d'alimentation possède un connecteur SATA qui n'est utilisé avec aucun composant de votre ordinateur. Connecteur d'alimentation CC P1 Numéro Nom du signal Câble 18 AWG broche 1 +3,3 VCC Orange 2 +3,3 VCC Orange 3 COM Noir 4 +5 VCC Rouge 5 COM Noir 6 +5 VCC Rouge 7 COM Noir 8 POK* Gris 9 +5 VFP Violet 10...
Page 75: Connecteurs D'alimentation Cc P2, P3 Et P4
Numéro Nom du signal Câble broche 18 AWG 1 COM Noir 2 COM Noir 3 +12 VCC Jaune 4 +12 VCC Jaune Connecteurs d'alimentation CC P2, P3 et P4 Numéro Nom du signal Câble broche 18 AWG 1 +12 VCC Jaune 2 COM...
Page 76 REMARQUE : Il se peut que votre bloc d'alimentation possède un connecteur SATA qui n'est utilisé avec aucun composant de votre ordinateur. Connecteur d'alimentation CC P1 Numéro Nom du signal Câble broche 18 AWG 1 +3,3 VCC Orange 2 +3,3 VCC Orange 3 COM Noir 4 +5 VCC Rouge 5 COM Noir 6 +5 VCC Rouge 7 COM Noir 8 POK Gris 9 +5 VFP Violet...
Page 77: Connecteurs D'alimentation Cc P3, P5, P6, P8 Et P9
*Connecteur capteur. Connecteur d'alimentation CC P2 Numéro broche Nom du signal Câble 18 AWG 1 COM Noir 2 COM Noir 3 +12 VCC Jaune 4 +12 VCC Jaune Connecteurs d'alimentation CC P3, P5, P6, P8 et P9 Numéro Nom du signal Câble ...
Page 78: Réglementations
Retour à la page du sommaire Réglementations Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 La compatibilité électromagnétique (EMC, Electromagnetic Compatibility) est la capacité des éléments d'un équipement électronique à interagir correctement dans l'environnement électronique. Bien que ce système informatique ait été conçu dans le respect de cette compatibilité et soit conforme aux seuils fixés en matière d'interférences électromagnétiques par l'organisme de réglementation, il n'y a aucune garantie concernant les interférences susceptibles de se produire sur une installation particulière. Si l'équipement crée effectivement des interférences avec des services de communications radio (ce qui peut être déterminé en allumant et en éteignant cet équipement), vous êtes encouragé à essayer de corriger ces interférences en prenant une ou plusieurs des mesures suivantes : Changer l'orientation de l'antenne de réception. Repositionner l'ordinateur en fonction du récepteur. Éloigner l'ordinateur du récepteur. Brancher l'ordinateur sur une autre prise, pour faire en sorte que l'ordinateur et le récepteur se trouvent sur différents circuits de dérivation. Si nécessaire, consulter un membre de l'équipe du support technique de Dell ou un technicien radio/télévision expérimenté pour des suggestions supplémentaires. Les systèmes informatiques Dell™ sont conçus, testés et classés pour l'environnement électromagnétique dans lequel il est prévu de les utiliser. Ces classifications font généralement référence aux définitions harmonisées suivantes : Classe A : environnements professionnels ou industriels. Classe B : environnements résidentiels. L'équipement informatique, y compris les périphériques, cartes d'extension, imprimantes, périphériques d'entrée/sortie (E/S), moniteurs, etc., qui sont intégrés ou connectés au système doivent appartenir à la même classe EMC que le système informatique. Avis relatif aux câbles de transmission blindés : Utilisez uniquement des câbles blindés pour la connexion de périphériques à tout dispositif Dell, ce afin de réduire le risque d'interférences avec des services de communications radio. L'utilisation de câbles blindés permet de rester dans la classification CEM appropriée pour l'environnement prévu. Dell propose un câble pour les imprimantes utilisant le port parallèle. Si vous le souhaitez, vous pouvez commander un câble sur le site Web de Dell, à l'adresse suivante : accessories.us.dell.com/sna/category.asp?category_id=4117. La plupart des systèmes informatiques Dell sont répertoriés pour les environnements de classe B. Cependant, l'inclusion de certaines options peut provoquer le passage de certaines configurations en classe A. Pour déterminer la classe s'appliquant à votre système ou périphérique, consultez les sections suivantes, propres à chaque organisme de réglementation. Chaque section propose, de façon spécifique pour tel(le) pays ou zone géographique, des informations CEM/EMI ou relatives à la sécurité des produits. Réglementation IC (Canada seulement) La plupart des systèmes informatiques Dell (et autres dispositifs numériques Dell) sont classés par la norme Industry Canada (IC) Interference-Causing Equipment n°3 (ICES-003) comme des dispositifs numériques de classe B. Pour déterminer la classification (classe A ou B) applicable à votre système (ou aux ...
Page 79: Conformité Energy Star
Conformité ENERGY STAR® Certaines configurations des ordinateurs Dell sont conformes aux exigences définies par l'agence EPA (Environmental Protection Agency) pour les ordinateurs à faible consommation d'énergie. Si le logo ENERGY STAR® se trouve sur le panneau avant de votre ordinateur, ou si un écran comportant ce même logo s'affiche lorsque vous allumez votre ordinateur, cela signifie que la configuration d'origine est conforme à ces exigences et que toutes les fonctions de gestion de l'alimentation ENERGY STAR® de l'ordinateur sont activées. REMARQUE : Tout ordinateur Dell portant le logo ENERGY STAR® ou affichant au démarrage un écran contenant ce logo est certifié conforme aux exigences EPA ENERGY STAR® tel qu'il est configuré à la livraison par Dell. Toute modification apportée à cette configuration (telle que l'installation de cartes d'extension ou de pilotes supplémentaires) peut augmenter la consommation d'énergie de l'ordinateur au-delà des limites définies par le programme Ordinateurs ENERGY STAR® de l'agence EPA. Emblème ENERGY STAR® Le programme Ordinateurs ENERGY STAR® de l'agence EPA est le fruit de l'effort commun de l'agence EPA et des fabricants d'ordinateurs dans le but de réduire la pollution ambiante par la promotion de produits informatiques à faible consommation d'énergie. L'agence EPA estime que l'utilisation d'ordinateurs ...
Page 80: La Carte Système
Retour à la page du sommaire La carte système Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. AVIS : Pour prévenir ce genre de dommages aux composants de votre ordinateur, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Pour ce faire, vous pouvez toucher une surface métallique non peinte du châssis de l'ordinateur. Suivez les procédures décrites dans la section « Avant de commencer ». AVIS : La carte système et le plateau métallique sont connectés et se retirent en une seule pièce. 2. Ôtez tout composant qui restreint l'accès à la carte système. 3. Débranchez tous les câbles de la carte système. 4. Avant de retirer le bloc carte système existant, observez et comparez la carte système de remplacement et la carte système existante afin de vous assurer que vous possédez la pièce correcte. 5. Tirez sur la patte et faites glisser le bloc carte système vers l'avant de l'ordinateur, puis levez-le et retirez-le. 6. Placez le bloc carte système que vous venez de retirer à côté de la carte système de remplacement. 7. Transférez les composants de l'ancienne carte système sur la carte de remplacement : Retirez les modules de mémoire et installez-les sur la carte de remplacement. ...
Page 81 15. Fixez le piédestal de l'ordinateur, le cas échéant. AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 16. Branchez l'ordinateur et les périphériques aux prises électriques, puis allumez-les. Retour à la page du sommaire ...
Page 82 Retour à la page du sommaire PRÉCAUTION : Consignes de sécurité Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Pour votre sécurité et pour protéger votre ordinateur et votre environnement de travail contre d'éventuels dommages, respectez les consignes ci-dessous. SÉCURITÉ : Généralités Ne tentez pas d'assurer vous-même l'entretien de votre ordinateur à moins que vous ne soyez un technicien de maintenance qualifié. Suivez toujours scrupuleusement les instructions d'installation. Pour prévenir les risques d'électrocution, branchez les câbles d'alimentation de l'ordinateur et du périphérique sur des prises électriques correctement reliées à la terre. Ces câbles sont munis de 3 broches pour la mise à la terre. N'utilisez pas les fiches intermédiaires ou ne retirez pas la broche de masse d'un câble. Si vous devez utiliser une rallonge, choisissez un câble à 3 conducteurs avec les broches appropriées pour la mise à la terre. Pour éviter tout danger de choc électrique, n'utilisez jamais votre ordinateur pendant un orage. Pour réduire le danger lié à un choc électrique, n'effectuez aucun branchement ou débranchement pendant un orage électrique, ni aucune opération de maintenance ou de reconfiguration de ce produit. Si votre ordinateur comprend un modem, le câble utilisé avec le modem doit avoir une taille minimale de 26 AWG (American wire gauge) et une fiche modulaire RJ-11 conforme à la norme FCC. Débranchez l'ordinateur de la prise électrique avant de le nettoyer. Nettoyez votre ordinateur avec un tissu doux et humidifié avec de l'eau. N'utilisez pas de liquide ni d'aérosol nettoyants, ceux-ci peuvent contenir des substances inflammables. Avant de débrancher un périphérique, patientez 5 secondes après la mise hors tension de l'ordinateur pour éviter tout risque d'endommager la carte système. Pour éviter tout court-circuit de votre ordinateur lors de la déconnexion d'un câble réseau, débranchez d'abord le câble de la carte réseau située à l'arrière de l'ordinateur, puis de la prise du réseau. Lorsque vous reconnectez un câble réseau à votre ordinateur, branchez d'abord le câble dans la ...
Page 83 SÉCURITÉ : Manipulation de l'intérieur de votre ordinateur Avant d'ouvrir le capot de l'ordinateur, suivez les étapes ci-après dans l'ordre indiqué. PRÉCAUTION : Ne tentez pas d'assurer vous-même l'entretien de votre ordinateur, à l'exception des procédures fournies dans votre documentation en ligne Dell™ ou dans les instructions fournies directement par Dell. Suivez toujours scrupuleusement les instructions d'installation et de service. AVIS : Avant de retirer un composant ou de débrancher un périphérique de l'ordinateur, patientez 5 secondes après la mise hors tension de l'ordinateur pour éviter tout risque d'endommager la carte système. 1. Effectuez un arrêt correct de l'ordinateur à l'aide du menu du système d'exploitation. 2. Mettez hors tension l'ordinateur et les périphériques connectés à l'ordinateur. 3. Avant de toucher quoi que ce soit à l'intérieur de l'ordinateur, raccordez-vous à la masse en touchant une surface métallique non peinte du châssis, par exemple la partie métallique entourant les ouvertures de connecteur de carte à l'arrière de l'ordinateur. Pendant votre intervention, touchez régulièrement une surface métallique non peinte du châssis de l'ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes. 4. Déconnectez l'ordinateur et les périphériques, y compris le moniteur, de leurs prises électriques. Déconnectez également les lignes téléphoniques ou de télécommunication de l'ordinateur. Cette action permet de réduire les risques de dommage corporel ou de choc électrique. ...
Page 84 PRÉCAUTION : Une exposition prolongée devant l'écran peut occasionner des troubles de la vue. Pour travailler efficacement et confortablement, observez les conseils relatifs à l'ergonomie lorsque vous vous installez à votre poste de travail. SÉCURITÉ : Mise au rebut de la batterie Votre ordinateur utilise une pile au lithium. Cette pile au lithium a une longue durée de vie, et il se peut que vous n'ayez jamais besoin de la remplacer. Cependant, si vous êtes amené à la remplacer, reportez-vous à la section « Batterie ». Ne jetez pas la batterie avec les ordures ménagères. Contactez votre service municipal de traitement des déchets pour connaître l'adresse du site de dépôt de batteries le plus proche de votre domicile. Retour à la page du sommaire ...
Page 85: À Propos De Votre Ordinateur
Retour à la page du sommaire À propos de votre ordinateur Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Vue avant Vue arrière À l'intérieur de votre ordinateur Fixation et retrait du piédestal de l'ordinateur Vue avant 1 porte du panneau Ouvrez la porte pour utiliser les connecteurs du panneau avant. avant 2 connecteur du casque Utilisez le connecteur de casque pour connecter des casques et la plupart des haut-parleurs.
Page 86: Vue Arrière
connecteur de Si vous avez un clavier standard, connectez-le au connecteur de clavier violet. Si vous avez un clavier USB, connectez-le à un clavier connecteur USB. connecteur de la Branchez une souris standard dans le connecteur vert prévu à cet effet. Éteignez l'ordinateur et tous les périphériques connectés souris avant de connecter une souris à l'ordinateur. Si vous avez une souris clavier USB, connectez-la à un connecteur USB. Si votre ordinateur exécute Windows 2000 ou Windows XP, Dell a installé les pilotes de souris nécessaires sur votre disque dur. voyant d'intégrité Vert - Une bonne connexion est établie entre le réseau 10 Mbps et l'ordinateur. des liaisons Orange - Une bonne connexion est établie entre le réseau 100 Mbps et l'ordinateur. Éteint - L'ordinateur ne détecte pas de connexion physique au réseau. carte réseau Connectez le câble UTP à une prise jack RJ45 murale ou à un port RJ45 sur un concentrateur ou un centre de transit UTP, puis ...
Page 87: À L'intérieur De Votre Ordinateur
10 Connecteurs USB Permet de connecter des périphériques USB tels qu'une souris, un clavier, une imprimante, une manette de jeu et des haut- parleurs d'ordinateur à un connecteur USB. 11 voyants de Utilisez les voyants pour vous aider à résoudre les problèmes grâce au code de diagnostic. Pour plus d'informations, consultez la diagnostic section « Voyants de diagnostic ». 12 connecteur vidéo Branchez le câble de votre moniteur compatible VGA dans le connecteur bleu. 13 connecteur série Vous pouvez connecter un périphérique série, par exemple un ordinateur de poche, au port série. Si une deuxième carte série est installée, vous pouvez connecter un deuxième périphérique à ce connecteur. Pour plus d'informations, reportez-vous à la section « Options de configuration du système ». À l'intérieur de votre ordinateur PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour éviter tout risque d'électrocution, débranchez toujours votre ordinateur de la prise électrique avant de retirer le capot. AVIS : Faites attention lorsque vous retirez le capot de l'ordinateur afin de ne pas déconnecter par inadvertance des câbles de la carte système. 1 unité de disque dur anneau pour cadenas 2 commutateur ensemble dissipateur de d'intrusion du châssis ...
Page 88 Pour utiliser l'ordinateur en position verticale, vous devez fixer le piédestal : 1. Positionnez l'ordinateur sur son côté droit afin d'orienter les baies d'unité vers le bas. 2. Fixez le piédestal sur ce qui était le côté gauche de l'ordinateur. a. Positionnez le piédestal comme indiqué sur l'illustration suivante en alignant l'orifice du piédestal avec le bouton de fixation situé sur le côté du capot et la vis imperdable du piédestal avec l'orifice des vis sur le capot. b. Une fois le piédestal en place, serrez la vis. 3. Orientez l'ordinateur afin de placer le piédestal en bas et les unités en haut. Pour retirer le piédestal : 1. Retournez l'ordinateur pour orienter le piédestal vers le haut. 2. Desserrez la vis et retirez le piédestal. 3. Placez l'ordinateur en position horizontale. Retour à la page du sommaire ...
Page 89: Petit Ordinateur De Bureau
Retour à la page du sommaire Petit ordinateur de bureau Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Retour à la page du sommaire ...
Page 90: Consignes Générales D'installation
Retour à la page du sommaire Lecteurs Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Consignes générales d'installation Disque dur Caches du panneau avant Lecteur de disquette Lecteur CD/DVD Votre ordinateur prend en charge : Une unité de disque dur Un lecteur de disquette ou un lecteur Zip optionnel Un lecteur de CD ou de DVD optionnel 1 Lecteur de CD/DVD-ROM 2 lecteur de disquette...
Page 91: Connexion Et Déconnexion De Câbles De Lecteurs
Lorsque vous installez un lecteur, vous connectez deux câbles entre l'arrière du lecteur et la carte système, un câble d'alimentation CC et un câble de données. Certains lecteurs sont également munis d'un connecteur audio ; l'une des extrémités du câble audio est reliée au connecteur du lecteur et l'autre à la carte système. Connecteur de lecteur IDE 1 connecteur d'interface 2 câble d'interface 3 bande de couleur sur le câble La plupart des connecteurs d'interface sont sculptés pour éviter une mauvaise insertion ; une encoche ou l'emplacement d'une broche manquante sur un connecteur correspond à une patte ou à un trou sur l'autre connecteur. Les connecteurs sculptés permettent d'assurer que le fil de la broche 1 qui se trouve dans le câble (indiqué par la bande de couleur sur l'un des côtés du câble) correspond à l'extrémité de la broche 1 du connecteur. L'extrémité de la broche 1 d'un connecteur de carte est généralement indiquée par un « 1 » imprimé par sérigraphie sur la carte. AVIS : Lorsque vous connectez un câble d'interface, n'éloignez pas la bande de couleur de la broche 1 du connecteur. L'inversion du câble empêche le lecteur de fonctionner et pourrait endommager le contrôleur, le lecteur ou les deux à la fois. Connecteur du câble d'alimentation 1 connecteur d'entrée d'alimentation 2 câble d'alimentation Connexion et déconnexion de câbles de lecteurs Lorsque vous retirez le câble de données d'un lecteur IDE, saisissez le bouton d'extraction de couleur et tirez jusqu'à ce que le connecteur soit libéré. Disque dur PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. ...
Page 92: Installation D'un Disque Dur
1 câble du disque dur 2 câble d'alimentation 2. Appuyez sur les pattes de chaque côté du disque dur et faites-le glisser pour le sortir. 1 pattes (2) 2 unité de disque dur Installation d'un disque dur 1. Consultez la documentation du disque dur pour vérifier s'il est configuré pour votre ordinateur. AVIS : Pour éviter d'endommager le lecteur, ne le posez pas sur une surface dure. Posez-le sur une surface souple, un tapis de mousse par exemple. 2. Déballez le disque dur de remplacement et préparez-le pour l'installation. 3.
Page 93 1 lecteur 2 rails du support (2) 3 vis (4) 4. Installez l'unité de disque dur dans l'ordinateur en la faisant glisser en place jusqu'à ce que vous entendiez un clic. AVIS : Faites correspondre la bande de couleur qui se trouve sur le câble avec la broche 1 du disque dur (cette broche porte le numéro « 1 »). 5. Connectez le câble d'alimentation et celui du disque dur au lecteur. 1 câble du disque dur 2 câble d'alimentation 6. Vérifiez tous les connecteurs pour être certain qu'ils sont correctement câblés et fermement positionnés. Fermez le capot de l'ordinateur. Fixez le piédestal de l'ordinateur (facultatif). AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 9. Branchez l'ordinateur et les périphériques aux prises électriques, puis allumez-les. Consultez la documentation fournie avec le lecteur pour connaître les instructions d'installation du ou des logiciels requis pour le fonctionnement de ce lecteur.
Page 94: Caches Du Panneau Avant
Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Testez le disque dur en exécutant les Diagnostics Dell. 16. Si le lecteur que vous venez d'installer est le lecteur principal, installez votre système d'exploitation sur le disque dur. Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. Caches du panneau avant Si vous installez un nouveau lecteur de disquettes ou de CD/DVD au lieu d'en remplacer un, retirez les caches du panneau avant : 1. Placez-vous face à l'ordinateur et retirez le panneau avant avec vos doigts. ...
Page 95: Retrait D'un Lecteur De Disquette
2. Appuyez sur les caches pour les faire sortir du panneau avant. Lecteur de disquette PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. Suivez les procédures de la section « Avant de commencer ». 2. Si vous installez un nouveau lecteur de disquette au lieu d'en remplacer un, retirez les caches du panneau avant.
Page 96: Installation D'un Lecteur De Disquette
Installation d'un lecteur de disquette 1. Si le disque dur de remplacement ne comporte pas de rails de support, retirez les rails de l'ancien disque dur en enlevant les deux vis qui fixent chaque rail au disque. Fixez le support au nouveau lecteur en alignant les pas de vis du lecteur avec ceux des rails du support, puis insérez et vissez les quatre vis (deux vis sur chaque rail). ...
Page 97: Retrait D'un Lecteur De Cd/Dvd
ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. Vérifiez si votre ordinateur fonctionne correctement en exécutant les Diagnostics Dell. Lecteur CD/DVD PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. Suivez les procédures de la section « Avant de commencer ». 2. Si vous installez un nouveau lecteur de CD/DVD au lieu d'en remplacer un, retirez les caches du panneau avant.
Page 98: Installation D'un Lecteur De Cd/Dvd
Installation d'un lecteur de CD/DVD 1. Déballez l'unité du lecteur et préparez-la pour l'installation. Consultez la documentation fournie avec le lecteur pour vérifier si ce dernier est configuré pour votre ordinateur. Si vous installez un lecteur IDE, configurez-le pour la sélection de câble. 2. Si le disque dur de remplacement ne comporte pas de rails de support, retirez les rails de l'ancien disque dur en enlevant les deux vis qui fixent chaque rail au disque. Fixez le support au nouveau lecteur en alignant les pas de vis du lecteur avec ceux des rails du support, puis insérez et vissez les quatre ...
Page 99 12. Mettez à jour les informations de configuration en attribuant la valeur de Drive (pilote) appropriée (0 ou 1) sous Drives (Lecteurs) : Secondary to Auto (Secondaire à automatique). Pour plus d'informations, consultez la section « Drive Configuration (Configuration des unités) ». Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. Vérifiez si votre ordinateur fonctionne correctement en exécutant les Diagnostics Dell. Retour à la page du sommaire ...
Page 100: Cartes Pci Et Ports Série
PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. Votre ordinateur Dell™ est muni d'emplacements pouvant accueillir jusqu'à deux cartes PCI 32 bits cadencées à 33 MHz, ou une carte PCI et un adaptateur de port série. Cartes PCI REMARQUE : Votre ordinateur Dell n'utilise que des emplacements PCI. Les cartes ISA ne sont pas prises en charge. Si vous installez ou remplacez une carte, suivez les procédures décrites dans la section suivante. Si vous retirez une carte sans la remplacer, passez à la section « Retrait d'une carte PCI ». 1. Si vous changez une carte, supprimez le pilote actuel de la carte du système d'exploitation. Suivez les procédures de la section « Avant de commencer ».
Page 101 poignée 2. Si vous installez une nouvelle carte, retirez la plaque de recouvrement pour libérer une ouverture de connecteur de carte. Si vous remplacez une carte déjà installée sur l'ordinateur, retirez la carte. Si nécessaire, déconnectez les câbles éventuels de la carte. Saisissez la carte par ses angles supérieurs et retirez-la doucement de son connecteur. 3. Préparez la carte pour l'installation. Consultez la documentation fournie avec la carte pour plus d'informations sur la configuration de celle-ci, sur la réalisation de connexions internes ou sur l'adaptation de la carte pour votre ordinateur. PRÉCAUTION : Certaines cartes réseau démarrent automatiquement l'ordinateur lorsqu'elles sont connectées à un réseau. Pour vous protéger d'un choc électrique, assurez-vous de bien débrancher votre ordinateur de la prise électrique avant d'installer des cartes. 4. Insérez la carte dans le connecteur de carte. ...
Page 102: Retrait D'une Carte Pci
1 boîtier de la carte 2 pattes (2) 3 emplacements 7. Reconnectez les câbles retirés à l'étape 1 de la procédure précédente. 8. Connectez les câbles qui doivent être reliés à la carte. Consultez la documentation de la carte pour plus d'informations sur les connexions de câble de la carte. AVIS : Ne faites pas passer les câbles de carte derrière ou par-dessus les cartes. Les câbles passant au-dessus des cartes peuvent gêner la fermeture du couvercle ou endommager l'équipement. 9. Fermez le capot de l'ordinateur. Fixez le piédestal de l'ordinateur (facultatif). AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 11. Branchez l'ordinateur et les périphériques aux prises électriques, puis allumez-les. Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux).
Page 103: Installation D'une Carte Port Série
2. Retirez le boîtier de la cage (reportez-vous à l'étape 1 de la procédure précédente). 3. Appuyez sur le levier qui se trouve sur le bras de rétention et soulevez le bras de rétention. 4. Si nécessaire, déconnectez tout câble relié à la carte. 5. Saisissez la carte par ses angles supérieurs et retirez-la du connecteur. 6. Si vous retirez définitivement la carte, installez une plaque de recouvrement dans l'ouverture de connecteur de carte vide. Si vous avez besoin d'une plaque de recouvrement, contactez Dell. REMARQUE : Il est nécessaire d'installer des plaques de recouvrement sur les ouvertures de connecteur de carte vides afin de rester en conformité avec la certification FCC (Federal Communications Commission [Commission fédérale des communications]) de l'ordinateur. Ces plaques protègent également votre ordinateur de la poussière et autres particules. 7. Abaissez le bras de rétention et remettez-le en place. Cartes ports série PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. Installation d'une carte port série Suivez les procédures de la section « Avant de commencer ».
Page 104: Retrait D'une Carte Port Série
3. Retirez le boîtier de la cage (reportez-vous à l'étape 1 de la première procédure). 4. Appuyez sur le levier qui se trouve sur le bras de rétention et soulevez le bras de rétention. 5. Soulevez et retirez la plaque de recouvrement de la carte. 6. Si vous retirez définitivement la carte, installez une plaque de recouvrement dans l'ouverture de connecteur de carte vide. Si vous avez besoin d'une plaque de recouvrement, contactez Dell. REMARQUE : Il est nécessaire d'installer des plaques de recouvrement sur les ouvertures de connecteur de carte vides afin de rester en conformité avec la certification FCC (Federal Communications Commission [Commission fédérale des communications]) de l'ordinateur. Ces plaques protègent également votre ordinateur de la poussière et autres particules. 7. Abaissez le bras de rétention et remettez-le en place. AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur.
Page 105 8. Fermez le capot de l'ordinateur, rebranchez l'ordinateur et les périphériques à leur prise électrique, puis allumez-les. Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. Retour à la page du sommaire ...
Page 106: Ajout Et Retrait De Composants
Retour à la page du sommaire Ajout et retrait de composants Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Avant de commencer Mémoire Ouverture du capot de l'ordinateur Cartes PCI et ports série Batterie Alimentation électrique Commutateur d'intrusion du châssis Processeur Panneau de configuration Carte système Lecteurs Telephony Applications Programming Interface (TAPI) Panneau d'E/S Fermeture du capot de l'ordinateur Ouverture du capot de l'ordinateur PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité.
Page 107: Processeur
5. Soulevez l'ensemble dissipateur de chaleur/ventilateur pour l'extraire du processeur. 6. Retirez les deux vis du ventilateur pour retirer celui-ci du dissipateur de chaleur. AVIS : Ne jetez pas le ventilateur, vous allez le réutiliser. Si vous installez un kit Dell de mise à niveau du processeur, débarrassez-vous du dissipateur de chaleur d'origine. S'il ne s'agit pas d'un kit Dell de mise à niveau de processeur, réutilisez le dissipateur de chaleur d'origine lors de l'installation du nouveau processeur. AVIS : Lorsque vous retirez le processeur, veillez à ne tordre aucune broche. Cela pourrait endommager le processeur de façon définitive. 7. Soulevez le levier de verrouillage jusqu'à ce que le processeur soit dégagé puis retirez le processeur de son support. ...
Page 108 2 processeur 3 support AVIS : Mettez-vous à la masse en touchant une surface métallique non peinte à l'arrière de l'ordinateur. AVIS : Lorsque vous déballez le processeur, veillez à ne tordre aucune broche. Cela pourrait endommager le processeur de façon définitive. 8. Déballez le nouveau processeur. Si l'une des broches du processeur semble tordue, contactez Dell pour savoir comment obtenir une assistance technique. 1 angles de la broche 1 du processeur et support alignés AVIS : Le processeur doit être correctement installé dans son support afin d'éviter de l'endommager de façon définitive ainsi que l'ordinateur lorsque vous allumerez ce dernier. 9. Si le levier d'éjection sur le support n'est pas complètement relevé, relevez-le..
Page 109 AVIS : Mettez-vous à la masse en touchant une surface métallique non peinte à l'arrière de l'ordinateur. AVIS : Si vous n'installez pas un kit Dell de mise à niveau de processeur, réutilisez l'ensemble du dissipateur de chaleur/ventilateur d'origine lors du remplacement du processeur. Si vous installez un kit Dell de remplacement de processeur, renvoyez le processeur à Dell, dans le même emballage que celui dans lequel vous a été envoyé le kit de remplacement. 13. Réinstallez les deux vis qui rattachent le ventilateur au dissipateur de chaleur. 14. Abaissez l'ensemble dissipateur de chaleur/ventilateur sur le processeur afin que le dissipateur de chaleur s'insère correctement dans le socle de rétention. 15. Soulevez le levier de rétention, puis appuyez dessus jusqu'à ce que le dissipateur de chaleur s'insère correctement. Le levier se bloquera à un angle de 90 degrés. Abaissez le levier de 30 degrés supplémentaires jusqu'à ce qu'il atteigne la position de verrouillage. 1 ensemble dissipateur de chaleur/ventilateur 2 levier 3 socle de rétention 16. Connectez le câble du ventilateur au connecteur du ventilateur (FAN) qui se trouve sur la carte système. 17. Connectez le câble d'alimentation 12 volts au connecteur d'alimentation 12 V (12VPOWER) de la carte système. 18. Fermez le capot de l'ordinateur.
Page 110: À Propos De Votre Ordinateur
Retour à la page du sommaire À propos de votre ordinateur Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Vue avant Vue arrière À l'intérieur de votre ordinateur Fixation et retrait du piédestal de l'ordinateur Vue avant 1 Connecteurs USB Permet de connecter des périphériques USB tels qu'une souris, un clavier, une imprimante, une manette de jeu et des haut- parleurs d'ordinateur à un connecteur USB. 2 connecteur du casque Permet de connecter le casque. 3 voyant d'accès au Le voyant d'accès au disque dur s'allume lorsque l'ordinateur lit ou écrit des données sur l'unité de disque dur. Le voyant peut disque dur également être allumé lorsque des périphériques, tels qu'un lecteur de CD, fonctionnent. 4 bouton d'alimentation Appuyez sur ce bouton pour allumer l'ordinateur.
Page 111: À L'intérieur De Votre Ordinateur
connecteur de Si vous avez un clavier standard, connectez-le au connecteur de clavier violet. Si vous avez un clavier USB, connectez-le à un clavier connecteur USB. connecteur de la Branchez une souris standard dans le connecteur vert prévu à cet effet. Éteignez l'ordinateur et tous les périphériques connectés souris avant de connecter une souris à l'ordinateur. Si vous avez une souris clavier USB, connectez-la à un connecteur USB. Si votre ordinateur exécute Windows 2000 ou Windows XP, Dell a installé les pilotes de souris nécessaires sur votre disque dur. voyant d'intégrité Vert - Une bonne connexion est établie entre le réseau 10 Mbps et l'ordinateur. des liaisons Orange - Une bonne connexion est établie entre le réseau 100 Mbps et l'ordinateur. Éteint - L'ordinateur ne détecte pas de connexion physique au réseau. carte réseau Connectez le câble UTP à une prise jack RJ45 murale ou à un port RJ45 sur un concentrateur ou un centre de transit UTP, puis ...
Page 112 1 unité de disque dur 6 carte système 2 lecteur de disquette 7 alimentation électrique 3 Lecteur de CD/DVD-ROM 8 anneau pour cadenas 4 haut-parleur interne 9 ensemble dissipateur de chaleur et ventilateur 5 commutateur d'intrusion du châssis Couleurs de câbles Unité de disque dur bouton d'extraction bleu Lecteur de disquette bouton d'extraction noir Lecteur de CD/DVD-ROM bouton d'extraction orange Fixation et retrait du piédestal de l'ordinateur...
Page 113 Pour retirer le piédestal de l'ordinateur : 1. Retournez l'ordinateur pour orienter le piédestal vers le haut. 2. Desserrez la vis et retirez le piédestal. 3. Placez l'ordinateur en position horizontale. Retour à la page du sommaire ...
Page 114: Ordinateur Équipé D'une Carte Petit Format
Retour à la page du sommaire Ordinateur équipé d'une carte petit format Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Retour à la page du sommaire ...
Page 115: Consignes Générales D'installation
Retour à la page du sommaire Lecteurs Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Consignes générales d'installation Disque dur Caches du panneau avant Lecteur de disquette Lecteur CD/DVD Votre ordinateur prend en charge : Une unité de disque dur Un lecteur de disquette ou un lecteur Zip optionnel Un lecteur de CD ou de DVD optionnel 1 Lecteur de CD/DVD-ROM 2 lecteur de disquette...
Page 116: Connexion Et Déconnexion De Câbles De Lecteurs
1 connecteur d'interface 2 câble d'interface 3 bande de couleur sur le câble La plupart des connecteurs d'interface sont sculptés pour éviter une mauvaise insertion ; une encoche ou l'emplacement d'une broche manquante sur un connecteur correspond à une patte ou à un trou sur l'autre connecteur. Les connecteurs sculptés permettent d'assurer que le fil de la broche 1 qui se trouve dans le câble (indiqué par la bande de couleur sur l'un des côtés du câble) correspond à l'extrémité de la broche 1 du connecteur. L'extrémité de la broche 1 d'un connecteur de carte est généralement indiquée par un « 1 » imprimé par sérigraphie sur la carte. AVIS : Lorsque vous connectez un câble d'interface, n'éloignez pas la bande de couleur de la broche 1 du connecteur. L'inversion du câble empêche le lecteur de fonctionner et pourrait endommager le contrôleur, le lecteur ou les deux à la fois. Connecteur du câble d'alimentation 1 connecteur d'entrée d'alimentation 2 câble d'alimentation Connexion et déconnexion de câbles de lecteurs Lorsque vous retirez le câble de données d'un lecteur IDE, saisissez le bouton d'extraction de couleur et tirez jusqu'à ce que le connecteur soit libéré. Disque dur PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. AVIS : Pour éviter d'endommager le lecteur, ne le posez pas sur une surface dure. Posez-le sur une surface souple, un tapis de mousse par exemple. 1.
Page 117: Installation D'un Disque Dur
1 câble d'alimentation 2 câble du disque dur 2. Appuyez sur les pattes de chaque côté du disque dur, faites-le glisser vers le panneau d'E/S et retirez-le de l'ordinateur. Installation d'un disque dur 1. Déballez le disque dur de remplacement et préparez-le pour l'installation. 2. Si votre disque dur de remplacement ne comporte pas de rails de support, retirez les rails de l'ancien disque dur en enlevant les deux vis qui fixent chaque rail au disque. Fixez les rails du support au nouveau disque dur en alignant les pas de vis du disque avec ceux des rails du support, puis insérez ...
Page 118 Consultez la documentation fournie avec le lecteur pour connaître les instructions d'installation du ou des logiciels requis pour le fonctionnement de ce lecteur. 9. Si le lecteur que vous venez d'installer est le lecteur principal, insérez une disquette d'amorçage dans le lecteur A. 10. Allumez l'ordinateur. 11. Ouvrez le programme de configuration du système, et mettez à jour l'option Primary Drive (Unité principale) en lui donnant la valeur appropriée (0 ou 1). 12. Quittez le programme de configuration du système et redémarrez l'ordinateur. 13. Partitionnez et formatez logiquement le lecteur avant de passer à l'étape suivante. Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Testez le disque dur en exécutant les Diagnostics Dell. 15. Si le lecteur que vous venez d'installer est le lecteur principal, installez votre système d'exploitation sur le disque dur. Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation. Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux).
Page 119: Caches Du Panneau Avant
REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. Caches du panneau avant Si vous installez un nouveau lecteur de disquettes ou de CD/DVD au lieu d'en remplacer un, retirez le cache du panneau avant. Lecteur de disquette PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. Suivez les procédures de la section « Avant de commencer ».
Page 120: Installation D'un Lecteur De Disquette
1 câble du lecteur de disquette 2 patte 3 carte d'interposition 4 connecteur du lecteur de disquette sur la carte système (DSKT) b. Pour retirer le câble du lecteur de disquette de son connecteur, faites glisser le levier jusqu'à ce qu'il soit complètement relevé puis retirez le câble. 1 câble du lecteur de disquette 2 levier 6. Retirez le lecteur de disquette de son logement en tirant sur la patte, tout en poussant le lecteur vers le haut ; dégagez ensuite le lecteur de son logement. 1 patte du logement 2 logement Installation d'un lecteur de disquette 1. Enclenchez le lecteur de remplacement dans le logement et vérifiez qu'il est bien fixé dans celui-ci. 2. Connectez la carte d'interposition au lecteur de disquette : a. Insérez le câble du lecteur de disquette dans le connecteur : b.
Page 121 c. Alignez le trou situé en bas de la carte d'interposition avec l'encoche du connecteur et enclenchez la carte dans le lecteur. 3. Faites glisser doucement le lecteur dans l'ordinateur jusqu'à ce que les pattes se mettent correctement en place. 1 encoche du connecteur 2 trou d'alignement de la carte d'interposition 3 câble du lecteur de disquette 4 levier 4. Connectez le câble d'alimentation et celui de la carte d'interposition au lecteur de disquette. 5. Branchez les câbles de données et d'alimentation du lecteur de CD/DVD. 6. Connectez le câble pour lecteur de disquette au connecteur DSKT de la carte système. 7. Vérifiez toutes les connexions des câbles et pliez ces câbles de sorte qu'ils ne gênent pas la circulation d'air à travers les ventilateurs et les orifices d'aération. Fermez le capot de l'ordinateur fixez le piédestal (facultatif). AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 9.
Page 122: Retrait D'un Lecteur De Cd/Dvd
ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. Vérifiez si votre ordinateur fonctionne correctement en exécutant les Diagnostics Dell. Lecteur CD/DVD PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. Retrait d'un lecteur de CD/DVD Suivez les procédures de la section « Avant de commencer ». 2. Déconnectez le câble d'alimentation et le câble audio de la carte d'interposition. 3. Retirez la carte d'interposition du lecteur.
Page 123: Installation D'un Lecteur De Cd/Dvd
Installation d'un lecteur de CD/DVD Suivez les procédures de la section « Avant de commencer ». 2. Déballez l'unité du lecteur et préparez-la pour l'installation. Consultez la documentation fournie avec le lecteur pour vérifier si ce dernier est configuré pour votre ordinateur. Si vous installez un lecteur IDE, configurez-le pour la sélection de câble. 3. Faites glisser doucement le lecteur dans son logement jusqu'à ce que les pattes se mettent correctement en place. 4. Connectez la carte d'interposition au lecteur de CD-ROM : a. Vérifiez que la carte d'interposition est correctement fixée sous l'encoche située à l'intérieur du capot. b. Connectez le câble d'alimentation et le câble audio à la carte d'interposition. ...
Page 124 10. Mettez à jour les informations de configuration en attribuant la valeur appropriée (0 ou 1) à l'option Drives (Lecteurs) : Secondary to Auto (Secondaire à automatique). Pour plus d'informations, consultez la section « Drive Configuration (Configuration des unités) ». Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. Vérifiez si votre ordinateur fonctionne correctement en exécutant les Diagnostics Dell. Retour à la page du sommaire ...
Page 125: Cartes Pci Et Ports Série
AVIS : Pour prévenir ce genre de dommages aux composants de votre ordinateur, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Pour ce faire, vous pouvez toucher une surface métallique non peinte du châssis de l'ordinateur. Votre ordinateur Dell™ comporte un emplacement d'extension pour une carte PCI 32 bits et 33 MHz ou une carte port série. Cartes PCI REMARQUE : Votre ordinateur Dell n'utilise que des emplacements PCI. Les cartes ISA ne sont pas prises en charge. Si vous installez ou remplacez une carte PCI, suivez les procédures décrites dans la section suivante. Si vous retirez une carte PCI sans la remplacer, passez à la section « Retrait d'une carte PCI ». Si vous changez une carte, supprimez le pilote actuel de la carte du système d'exploitation. Installation d'une carte PCI Suivez les procédures de la section « Avant de...
Page 126 connecteur situé connecteur de sur le bord carte carte plaque de recouvrement bras de rétention 3. Si vous installez une nouvelle carte, retirez la plaque de recouvrement pour libérer une ouverture de connecteur de carte, puis passez à, l'étape 5. 4. Si vous remplacez une carte encore installée dans l'ordinateur, retirez-la (reportez-vous à la section « Retrait d'une carte PCI »). Si nécessaire, déconnectez les câbles éventuels de la carte. Saisissez la carte par ses angles supérieurs et retirez-la doucement de son connecteur 5. Préparez la carte pour l'installation. Consultez la documentation fournie avec la carte pour plus d'informations sur la configuration de celle-ci, sur la réalisation de connexions internes ou sur l'adaptation de la carte pour votre ordinateur.
Page 127: Retrait D'une Carte Pci
PRÉCAUTION : Avant de commencer cette procédure, lisez les consignes de sécurité. Suivez les procédures de la section « Avant de commencer ». 2. Appuyez sur le levier situé sur le bras de rétention de la carte puis soulevez le bras de rétention. 3. Si nécessaire, déconnectez tout câble relié à la carte. 4. Saisissez la carte par ses angles supérieurs et retirez-la du connecteur. 5. Si vous retirez définitivement la carte, installez une plaque de recouvrement dans l'ouverture de connecteur de carte vide. Si vous avez besoin d'une plaque de recouvrement, contactez Dell. REMARQUE : Il est nécessaire d'installer des plaques de recouvrement sur les ouvertures de connecteur de carte vides afin de rester en conformité avec la certification FCC (Federal Communications Commission [Commission fédérale des communications]) de l'ordinateur. Ces plaques protègent également votre ordinateur de la poussière et autres particules. 6. Abaissez le bras de rétention et remettez-le en place. AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 7. Fermez le capot de l'ordinateur, rebranchez l'ordinateur et les périphériques à leur prise électrique, puis allumez-les. ...
Page 128: Installation D'une Carte Port Série
Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. 9. Retirez le pilote de la carte du système d'exploitation. Cartes ports série Installation d'une carte port série PRÉCAUTION : Avant de commencer cette procédure, lisez les consignes de sécurité. Suivez les procédures de la section « Avant de commencer ». 2. Relevez le bras de rétention. 3. Retirez la plaque de recouvrement. 4. Faites glisser la plaque de recouvrement sur l'ouverture de l'emplacement de connecteur de carte, abaissez le bras de rétention et vérifiez que : Le dessus de toutes les cartes et plaques de recouvrement est au même niveau que la barre d'alignement. L'encoche qui se trouve sur le dessus de la carte ou de la plaque de recouvrement s'ajuste autour du guide d'alimentation (reportez-vous à l'étape 8 de la procédure précédente).
Page 129 2. Déconnectez le câble de la carte port série du connecteur du port série de la carte système. 3. Relevez le bras de rétention. 4. Soulevez et retirez la plaque de recouvrement de la carte. 5. Si vous retirez définitivement la carte, installez une plaque de recouvrement dans l'ouverture de connecteur de carte vide. Si vous avez besoin d'une plaque de recouvrement, contactez Dell. REMARQUE : Il est nécessaire d'installer des plaques de recouvrement sur les ouvertures de connecteur de carte vides afin de rester en conformité avec la certification FCC (Federal Communications Commission [Commission fédérale des communications]) de l'ordinateur. Ces plaques protègent également votre ordinateur de la poussière et autres particules. 6. Abaissez le bras de rétention et remettez-le en place. AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur.
Page 130: Ajout Et Retrait De Composants
Retour à la page du sommaire Ajout et retrait de composants Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Avant de commencer Mémoire Ouverture du capot de l'ordinateur Cartes PCI et ports série Batterie Alimentation électrique Commutateur d'intrusion du châssis Processeur Panneau de configuration Carte système Lecteurs Telephony Applications Programming Interface (TAPI) Panneau d'E/S Fermeture du capot de l'ordinateur ...
Page 131: Processeur
5. Soulevez l'ensemble dissipateur de chaleur/ventilateur pour l'extraire du processeur. 6. Retirez les deux vis du ventilateur pour retirer celui-ci du dissipateur de chaleur. AVIS : Ne jetez pas le ventilateur, vous allez le réutiliser. Si vous installez un kit Dell de mise à niveau du processeur, débarrassez-vous du dissipateur de chaleur d'origine. S'il ne s'agit pas d'un kit Dell de mise à niveau de processeur, réutilisez le dissipateur de chaleur d'origine lors de l'installation du nouveau processeur. AVIS : Lorsque vous retirez le processeur, veillez à ne tordre aucune broche. Cela pourrait endommager le processeur de façon définitive. 7. Soulevez le levier de verrouillage jusqu'à ce que le processeur soit dégagé puis retirez le processeur de son support. ...
Page 132 2 processeur 3 support AVIS : Mettez-vous à la masse en touchant une surface métallique non peinte à l'arrière de l'ordinateur. AVIS : Lorsque vous déballez le processeur, veillez à ne tordre aucune broche. Cela pourrait endommager le processeur de façon définitive. 8. Déballez le nouveau processeur. Si l'une des broches du processeur semble tordue, contactez Dell pour savoir comment obtenir une assistance technique. 1 angles de la broche 1 du processeur et support alignés AVIS : Le processeur doit être correctement installé dans son support afin d'éviter de l'endommager de façon définitive ainsi que l'ordinateur lorsque vous allumerez ce dernier. 9. Si le levier d'éjection sur le support n'est pas complètement relevé, relevez-le.
Page 133 AVIS : Mettez-vous à la masse en touchant une surface métallique non peinte à l'arrière de l'ordinateur. AVIS : Si vous n'installez pas un kit Dell de mise à niveau de processeur, réutilisez l'ensemble du dissipateur de chaleur/ventilateur d'origine lors du remplacement du processeur. Si vous installez un kit Dell de remplacement de processeur, renvoyez le processeur à Dell, dans le même emballage que celui dans lequel vous a été envoyé le kit de remplacement. 13. Réinstallez les deux vis qui rattachent le ventilateur au dissipateur de chaleur. 14. Abaissez l'ensemble dissipateur de chaleur/ventilateur sur le processeur afin que le dissipateur de chaleur s'insère correctement dans le socle de rétention. 15. Soulevez le levier de rétention, puis appuyez dessus jusqu'à ce que le dissipateur de chaleur s'insère correctement. Le levier se bloquera à un angle de 90 degrés. Abaissez le levier de 30 degrés supplémentaires jusqu'à ce qu'il atteigne la position de verrouillage. 1 ensemble dissipateur de chaleur/ventilateur 2 levier 3 socle de rétention 16. Connectez le câble du ventilateur au connecteur du ventilateur (FAN) qui se trouve sur la carte système. 17. Connectez le câble d'alimentation 12 volts au connecteur d'alimentation 12 V (12VPOWER) de la carte système. 18. Fermez le capot de l'ordinateur.
Page 134 Retour à la page du sommaire À propos de votre ordinateur Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Vue avant Vue arrière À l'intérieur de votre ordinateur Vue avant 1 Bouton d'éjection du Appuyez sur ce bouton pour éjecter un CD du lecteur CD. lecteur de CD 2 voyant d'activité de Le voyant de l'unité de disque dur s'allume lorsque l'ordinateur lit ou écrit des données sur l'unité de disque dur. Le voyant l'unité de disque dur peut également être allumé lorsqu'un périphérique, comme le lecteur de CD, fonctionne. 3 porte du panneau avant Ouvrez la porte pour utiliser les connecteurs du panneau avant. 4 connecteurs USB 2.0 (2) Utilisez les connecteurs USB frontaux pour les périphériques que vous connectez occasionnellement, comme une manette de ...
Page 135 connecteur de Si vous avez un clavier standard, connectez-le au connecteur de clavier violet. Si vous avez un clavier USB, connectez-le à un clavier connecteur USB. connecteur de la Branchez une souris standard dans le connecteur vert prévu à cet effet. Éteignez l'ordinateur et tous les périphériques connectés souris avant de connecter une souris à l'ordinateur. Si vous avez une souris clavier USB, connectez-la à un connecteur USB. Si votre ordinateur exécute Windows 2000 ou Windows XP, Dell a installé les pilotes de souris nécessaires sur votre disque dur. voyant d'intégrité Vert - Une bonne connexion est établie entre le réseau 10 Mbps et l'ordinateur. des liaisons Orange - Une bonne connexion est établie entre le réseau 100 Mbps et l'ordinateur. Éteint - L'ordinateur ne détecte pas de connexion physique au réseau. carte réseau Connectez le câble UTP à une prise jack RJ45 murale ou à un port RJ45 sur un concentrateur ou un centre de transit UTP, puis ...
Page 136 réseau donner l'impression que ce voyant est fixe. connecteur de ligne Utilisez le connecteur d'entrée de couleur bleue (disponible sur les ordinateurs avec un système audio intégré) pour connecter d'entrée des périphériques d'enregistrement/relecture tels que des lecteurs de cassettes, des lecteurs de CD ou des magnétoscopes. Sur les ordinateurs disposant d'une carte son, le connecteur de ligne d'entrée se trouve sur cette carte. connecteur de ligne Utilisez le connecteur de ligne de sortie de couleur verte (disponible sur les ordinateurs avec système de son intégré) pour de sortie connecter des écouteurs et la plupart des haut-parleurs avec amplificateurs intégrés. Sur les ordinateurs disposant d'une carte son, le connecteur de ligne d'entrée se trouve sur cette carte. connecteur de Utilisez le connecteur de microphone rose (disponible sur les ordinateurs avec système de son intégré) pour connecter un microphone microphone d'ordinateur personnel afin d'entrer des données vocales ou musicales dans un programme. Sur les ordinateurs disposant d'une carte son, le connecteur de microphone se trouve sur cette carte. 10 Connecteurs USB Permet de connecter des périphériques USB tels qu'une souris, un clavier, une imprimante, une manette de jeu et des haut- parleurs d'ordinateur à un connecteur USB.
Page 137 Lecteur de CD/DVD-ROM bouton d'extraction orange Retour à la page du sommaire ...
Page 138: Petit Ordinateur Mini-Tour
Retour à la page du sommaire Petit ordinateur mini-tour Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Retour à la page du sommaire ...
Page 139 Retour à la page du sommaire Lecteurs Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Consignes générales d'installation Disque dur Caches du panneau avant Lecteur de disquette Lecteur CD/DVD Votre ordinateur prend en charge : Deux disques durs Deux lecteurs de disquettes ou lecteurs Zip en option Deux lecteurs de CD ou de DVD 1 lecteur(s) de CD/DVD 2 lecteur(s) de disquette...
Page 140 1 connecteur d'interface 2 câble d'interface 3 bande de couleur sur le câble La plupart des connecteurs d'interface sont sculptés pour éviter une mauvaise insertion ; une encoche ou l'emplacement d'une broche manquante sur un connecteur correspond à une patte ou à un trou sur l'autre connecteur. Les connecteurs sculptés permettent d'assurer que le fil de la broche 1 qui se trouve dans le câble (indiqué par la bande de couleur sur l'un des côtés du câble) correspond à l'extrémité de la broche 1 du connecteur. L'extrémité de la broche 1 d'un connecteur de carte est généralement indiquée par un « 1 » imprimé par sérigraphie sur la carte. AVIS : Lorsque vous connectez un câble d'interface, n'éloignez pas la bande de couleur de la broche 1 du connecteur. L'inversion du câble empêche le lecteur de fonctionner et pourrait endommager le contrôleur, le lecteur ou les deux à la fois. Connecteur du câble d'alimentation 1 connecteur d'entrée d'alimentation 2 câble d'alimentation Connexion et déconnexion de câbles de lecteurs Lorsque vous retirez le câble de données d'un lecteur IDE, saisissez le bouton d'extraction de couleur et tirez jusqu'à ce que le connecteur soit libéré. Disque dur PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. AVIS : Pour éviter d'endommager le lecteur, ne le posez pas sur une surface dure. Posez-le sur une surface souple, un tapis de mousse par exemple. 1.
Page 141 1 câble d'alimentation 2 câble du disque dur 2. Appuyez sur les pattes de chaque côté du disque dur et faites-le glisser pour le sortir. 1 pattes (2) 2 unité de disque dur Installation d'un disque dur 1. Déballez le disque dur de remplacement et préparez-le pour l'installation. 2. Consultez la documentation du disque dur pour vérifier s'il est configuré pour votre ordinateur. 3. Si votre disque dur de remplacement ne comporte pas de rails de support, retirez les rails de l'ancien disque dur en enlevant les deux vis qui fixent chaque rail au disque. Fixez les rails du support au nouveau disque dur en alignant les pas de vis du disque avec ceux des rails du support, puis insérez ...
Page 142 Consultez la documentation fournie avec le lecteur pour connaître les instructions d'installation du ou des logiciels requis pour le fonctionnement de ce lecteur. 9. Si le lecteur que vous venez d'installer est le lecteur principal, insérez une disquette d'amorçage dans le lecteur A. 10. Allumez l'ordinateur. 11. Ouvrez le programme de configuration du système, et mettez à jour l'option Primary Drive (Unité principale) en lui donnant la valeur appropriée (0 ou 1). 12. Quittez le programme de configuration du système et redémarrez l'ordinateur. 13. Partitionnez et formatez logiquement le lecteur avant de passer à l'étape suivante. Reportez-vous à la documentation du système d'exploitation pour plus d'informations. Testez le disque dur en exécutant les Diagnostics Dell. 15. Si le lecteur que vous venez d'installer est le lecteur principal, installez votre système d'exploitation sur le disque dur. Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). ...
Page 143: Ajout D'un Deuxième Disque Dur
Ajout d'un deuxième disque dur PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. AVIS : Pour éviter d'endommager le lecteur, ne le posez pas sur une surface dure. Posez-le sur une surface souple, un tapis de mousse par exemple. 1. Consultez la documentation du disque dur pour vérifier s'il est configuré pour votre ordinateur. Suivez les procédures de la section « Avant de commencer ». 3. Retirez les deux rails en plastique vert de l'intérieur de la baie du disque dur en tirant doucement les rails vers le haut de la baie. 4. Fixez les rails au disque dur en utilisant les deux vis jointes aux rails. Vérifiez que les pattes des rails se trouvent à l'arrière du disque dur.
Page 144 1 câble d'alimentation 2 câble du second disque dur (lecteur secondaire) 3 câble du premier disque dur (lecteur d'amorçage principal) Fermez le capot de l'ordinateur. AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 10. Branchez l'ordinateur et les périphériques aux prises électriques, puis allumez-les. Consultez la documentation fournie avec le lecteur pour connaître les instructions d'installation du ou des logiciels requis pour le fonctionnement de ce lecteur. Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus ...
Page 145 4. De l'extérieur de l'ordinateur, retirez le cache du panneau avant de l'ordinateur. 5. Retirez le cache de son support en appuyant sur les quatre pattes. 1 support de cache de la baie de lecteur de CD/DVD 2 support de cache de la baie de lecteur de disquettes Lecteur de disquette ...
Page 146 1 câble d'alimentation 2 câble du lecteur de disquette 3 connecteur du lecteur de disquette (DSKT) 4. Appuyez sur les deux pattes situées sur les côtés du lecteur, faites glisser le lecteur vers le haut, et retirez-le de la baie du lecteur de disquette. Installation d'un lecteur de disquette 1. Si vous remplacez un lecteur et si le nouveau lecteur ne comporte pas de rails de support, retirez les rails de l'ancien lecteur en enlevant les deux vis qui fixent chaque rail au lecteur. Fixez le support au nouveau lecteur en alignant les pas de vis du lecteur avec ceux des rails du support, puis insérez et ...
Page 147 9. Ouvrez le programme de configuration du système et mettez à jour l'option Diskette Drive A (lecteur de disquette A) pour qu'elle indique la taille et la capacité de votre nouveau lecteur. Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. Vérifiez si votre ordinateur fonctionne correctement en exécutant les Diagnostics Dell. Lecteur CD/DVD PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. ...
Page 148 Connectez le nouveau lecteur au jeu de rails qui se trouvent à l'intérieur du capot. Si aucun jeu de rails ne se trouve à l'intérieur du capot, contactez Dell. 3. Si vous installez un lecteur de remplacement et si le nouveau lecteur ne comporte pas de rails de support, retirez les rails de l'ancien lecteur en enlevant les deux vis qui fixent chaque rail au lecteur. Fixez le support au nouveau lecteur en alignant les pas de vis du lecteur avec ceux des rails du support, puis insérez et vissez les quatre vis (deux vis sur chaque rail). ...
Page 149 1 lecteur 2 rails du support (2) 3 vis (4) 4. Faites glisser doucement le lecteur dans son logement jusqu'à ce que les pattes se mettent correctement en place. 5. Connectez le câble d'alimentation, le câble audio et celui du lecteur de CD/DVD au lecteur. 1 câble d'alimentation 2 câble audio 3 câble du lecteur de CD/DVD 6. Si vous installez un nouveau lecteur de CD/DVD au lieu d'en remplacer un, retirez les caches du panneau avant.
Page 150 Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. Dell. Vérifiez si votre ordinateur fonctionne correctement en exécutant les Diagnostics Retour à la page du sommaire ...
Page 151 PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. Votre ordinateur Dell™ comporte des emplacements pouvant accueillir jusqu'à quatre cartes PCI 32 bits et 33 MHz, ou trois cartes PCI et une carte port série. Cartes PCI REMARQUE : Votre ordinateur Dell n'utilise que des emplacements PCI. Les cartes ISA ne sont pas prises en charge. Si vous installez ou remplacez une carte, suivez les procédures décrites dans la section suivante. Si vous retirez une carte sans la remplacer, consultez la section « Retrait d'une carte PCI ». Si vous changez une carte, supprimez le pilote actuel de la carte du système d'exploitation. Installation d'une carte PCI ...
Page 152 1 carte 4 bras de rétention 2 connecteur situé sur le bord 5 levier 3 connecteur de carte 6 plaque de recouvrement 3. Si vous installez une nouvelle carte, retirez la plaque de recouvrement pour libérer une ouverture de connecteur de carte, puis passez à, l'étape 5. 4. Si vous remplacez une carte encore installée dans l'ordinateur, retirez-la. Si nécessaire, déconnectez les câbles éventuels de la carte. Saisissez la carte par ses angles supérieurs et retirez-la doucement de son connecteur 5. Préparez la carte pour l'installation. Consultez la documentation fournie avec la carte pour plus d'informations sur la configuration de celle-ci, sur la réalisation de connexions internes ou sur l'adaptation de la carte pour votre ordinateur.
Page 153 1 plaque de recouvrement 2 barre d'alignement 3 guide d'alignement 4 bras de rétention AVIS : Ne faites pas passer les câbles de carte derrière ou par-dessus les cartes. Les câbles passant au-dessus des cartes peuvent gêner la fermeture du couvercle ou endommager l'équipement. 8. Connectez les câbles qui doivent être reliés à la carte. Consultez la documentation de la carte pour plus d'informations sur les connexions de câble de la carte. AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 9. Fermez le capot de l'ordinateur, rebranchez l'ordinateur et les périphériques à leur prise électrique, puis allumez-les. Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux).
Page 154 3. Si nécessaire, déconnectez tout câble relié à la carte. 4. Saisissez la carte par ses angles supérieurs et retirez-la du connecteur. 5. Si vous retirez définitivement la carte, installez une plaque de recouvrement dans l'ouverture de connecteur de carte vide. Si vous avez besoin d'une plaque de recouvrement, contactez Dell. REMARQUE : Il est nécessaire d'installer des plaques de recouvrement sur les ouvertures de connecteur de carte vides afin de rester en conformité avec la certification FCC (Federal Communications Commission [Commission fédérale des communications]) de l'ordinateur. Ces plaques protègent également votre ordinateur de la poussière et autres particules. 6. Abaissez le bras de rétention et remettez-le en place, fixant ainsi la ou les cartes dans l'ordinateur. AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur.
Page 155 1 connecteur de carte système SER2 2 support de carte 3 câble la carte port série 4 ouverture de connecteur de carte 5. Reliez le câble de la carte port série au connecteur du port série de la carte système (étiqueté SER2). AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 6. Fermez le capot de l'ordinateur, rebranchez l'ordinateur et les périphériques à leur prise électrique, puis allumez-les. Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). ...
Page 156 Retour à la page du sommaire Ajout et retrait de composants Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Avant de commencer Mémoire Ouverture du capot de l'ordinateur Cartes PCI et ports série Batterie Alimentation électrique Commutateur d'intrusion du châssis Processeur Panneau de configuration Carte système Lecteurs Telephony Applications Programming Interface (TAPI) Panneau d'E/S Fermeture du capot de l'ordinateur Ouverture du capot de l'ordinateur PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité.
Page 157: Retrait Du Processeur
Retour à la page du sommaire Processeur Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Retrait du processeur Installation du processeur PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir tout risque de choc électrique, débranchez toujours votre ordinateur de la prise électrique avant d'ouvrir le capot. Retrait du processeur Suivez les procédures de la section « Avant de commencer ». Déconnectez le câble d'alimentation du ventilateur de refroidissement du connecteur du ventilateur (FAN) de la carte système. 3. Déconnectez le câble d'alimentation du connecteur d'alimentation 12 V (12VPOWER) de la carte système. 4. Soulevez le carénage du ventilateur. PRÉCAUTION : Le dissipateur de chaleur peut chauffer énormément au cours d'une utilisation normale. Assurez-vous que le dissipateur de chaleur a eu suffisamment de temps pour refroidir avant de le manipuler.
Page 158: Installation Du Processeur
1 dissipateur de chaleur 2 levier 3 socle de rétention AVIS : Posez le dissipateur de chaleur en plaçant la partie contenant le matériau thermique vers le haut. AVIS : Si vous installez un kit Dell de mise à niveau du processeur, débarrassez-vous du dissipateur de chaleur d'origine. S'il ne s'agit pas d'un kit Dell de mise à niveau de processeur, réutilisez le dissipateur de chaleur et le ventilateur d'origine lors de l'installation du nouveau processeur. 6. Tirez le levier de verrouillage vers le haut jusqu'à ce que le processeur soit libéré. AVIS : Veillez à ne tordre aucune des broches lorsque vous retirez le processeur de son support. Cela pourrait endommager le processeur de façon définitive. 1 levier de verrouillage 2 processeur 3 support 7.
Page 159 2. Alignez la broche 1 (le coin gravé) du processeur et la broche 1 du support. 1 angles de la broche 1 du processeur et support alignés AVIS : Les broches du processeur sont fragiles. Pour éviter de les endommager, vérifiez que le processeur est correctement aligné avec le support et ne forcez pas l'installation du processeur. 3. Insérez avec précaution le processeur dans le support, puis appuyez légèrement dessus pour le positionner. 4. Faites pivoter le levier de verrouillage vers la carte système jusqu'à ce qu'il se positionne correctement, fixant ainsi le processeur. 5. Installez le dissipateur de chaleur : a. Insérez l'extrémité avec encoche du dissipateur de chaleur dans l'extrémité du socle de rétention situé à l'opposé de la charnière. b. Abaissez le dissipateur de chaleur afin qu'il s'insère correctement dans le socle. 6. Soulevez le levier de rétention, puis appuyez dessus jusqu'à ce que le dissipateur de chaleur s'insère correctement. Le levier se bloquera à un angle de 90 degrés. Abaissez le levier de 30 degrés supplémentaires jusqu'à ce qu'il atteigne la position de verrouillage. dissipateur de chaleur levier charnière socle de rétention encoche 7. Rabattez le carénage du ventilateur sur le dissipateur de chaleur. Si vous avez installé un kit Dell de remplacement du processeur, renvoyez le dissipateur de chaleur d'origine et le processeur à Dell, dans le même ...
Page 160 emballage que celui dans lequel vous a été envoyé le kit de remplacement. Rebranchez le câble d'alimentation du ventilateur de refroidissement au connecteur du ventilateur (FAN) qui se trouve sur la carte système. 9. Reconnectez le câble d'alimentation du connecteur d'alimentation 12 V (12VPOWER) à la carte système. 10. Fermez le capot de l'ordinateur. AVIS : Pour connecter un câble réseau, branchez d'abord le câble dans la prise murale du réseau, puis branchez-le sur l'ordinateur. 11. Branchez l'ordinateur et les périphériques aux prises électriques, puis allumez-les. Une fois le capot ouvert et fermé, le détecteur d'intrusion dans le châssis, s'il est activé, affiche le message suivant à l'écran au prochain démarrage de l'ordinateur : ALERT! Cover was previously removed. (Alerte ! Le capot a été retiré.) Réinitialisez le détecteur d'intrusion dans le châssis en modifiant l'option Chassis Intrusion (Intrusion dans le châssis) pour lui affecter la valeur Enabled (Activé) ou Enabled-Silent (activé-silencieux). REMARQUE : Si un mot de passe de configuration a été assigné par une autre personne, contactez votre administrateur réseau pour plus d'informations sur la réinitialisation du détecteur d'intrusion dans le châssis. Retour à la page du sommaire ...
Page 161: Résolution Des Problèmes
Retour à la page du sommaire Résolution des problèmes Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Problèmes liés aux batteries Problèmes liés à la souris Problèmes liés aux cartes Problèmes liés au réseau Suppression des paramètres NVRAM et restauration des valeurs par défaut Problèmes d'alimentation Voyants de diagnostic Problèmes liés à l'imprimante Problèmes liés aux lecteurs Problèmes liés aux périphériques parallèles ou série Messages d'erreur Problèmes de son et de haut-parleurs Problèmes liés au clavier Problèmes de vidéo et d'affichage Problèmes liés aux blocages et aux logiciels Ordinateur mouillé Problèmes de mémoire Problèmes liés aux batteries Remplissez la liste de vérification des diagnostics à mesure que vous effectuez les vérifications suivantes. PRÉCAUTION : Il peut y avoir un risque d'explosion de la nouvelle batterie si elle n'est pas correctement installée. Remplacez la batterie uniquement par une batterie de type identique ou équivalent recommandé par le fabricant. Débarrassez-vous de la batterie usagée selon les instructions du fabricant. PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. Remplacez la batterie - Si à maintes reprises vous devez réinitialiser les informations concernant l'heure et la date après avoir allumé ...
Page 162: Suppression Des Paramètres Nvram Et Restauration Des Valeurs Par Défaut
2. Réinstallez l'une des cartes que vous avez retirées précédemment. 3. Fermez le capot de l'ordinateur, rebranchez l'ordinateur et les périphériques à leur prise électrique, puis allumez-les. Exécutez les Diagnostics Dell. Si l'un des tests échoue, cela signifie que la carte que vous venez d'installer est défectueuse et qu'elle doit être remplacée. 5. Répétez ce processus jusqu'à ce que vous ayez réinstallé toutes les cartes. Suppression des paramètres NVRAM et restauration des valeurs par défaut Supprimez les paramètres de la mémoire vive non volatile (NVRAM) de l'ordinateur et restaurez les valeurs système par défaut : 1. Mettez votre ordinateur sous tension ou redémarrez-le. 2. Lorsque Press <F2> to Enter Setup (Appuyez sur <F2> pour ouvrir le programme de configuration du système) s'affiche dans le coin supérieur droit de l'écran, appuyez sur <F2> immédiatement. 3. Si vous attendez trop longtemps et que le logo Microsoft® Windows® apparaît, attendez encore jusqu'à ce que le bureau Windows s'affiche. Éteignez alors votre ordinateur par le biais du menu Start (Démarrer) et faites une nouvelle tentative.
Page 163: Problèmes Liés Aux Lecteurs
Autre échec Lisez le message qui s'affiche sur l'écran du moniteur. vert vert vert vert Exécution normale après le POST Aucune vert vert vert Problèmes liés aux lecteurs PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. Remplissez la liste de vérification des diagnostics à mesure que vous effectuez les vérifications suivantes. Testez le lecteur - Insérez une autre disquette, un autre CD ou DVD pour éliminer la possibilité que le premier support soit défectueux. Insérez une disquette d'amorçage et redémarrez l'ordinateur. Nettoyez le lecteur ou le disque - Reportez-vous à la section « Nettoyage de votre ordinateur ». Vérifiez les connexions des câbles Recherchez des conflits de requêtes d'interruption Exécutez les Diagnostics Dell. Problèmes de lecteur de CD/DVD REMARQUE : En raison des différents formats de disque utilisés à travers le monde, tous les titres DVD ne fonctionnent pas dans tous les lecteurs de DVD. Réglez le contrôle du volume de Windows- ...
Page 164: Problèmes Liés À La Gravure D'un Cd/Dvd-Rw
Essayez de fermer tous les programmes avant de graver un CD/DVD-RW. Désactivez le mode veille dans Windows avant de graver un CD/DVD-RW - Consultez la documentation de votre ordinateur pour des informations sur les modes de gestion de l'alimentation. Problèmes liés au disque dur Exécution des diagnostics de disque dur IDE Dell - Dell IDE Hard Drive Diagnostics (diagnostics de disque dur IDE) est un utilitaire qui permet de tester le disque dur afin de le réparer ou de confirmer un échec de celui-ci. 1. Allumez l'ordinateur (si ce dernier est déjà allumé, redémarrez-le). 2. Lorsque F2 = Setup s'affiche dans le coin supérieur droit de l'écran, appuyez sur <Ctrl><Alt><d>. 3. Suivez les instructions qui s'affichent à l'écran. Exécutez l'utilitaire Vérification du disque - Windows XP 1.
Page 165 Alert! Previous attempts at booting this system have failed at checkpoint [nnnn ]. (Alerte ! Les tentatives précédentes d'amorçage du système ont échoué au point de contrôle [nnnn ].) Pour obtenir de l'aide concernant la résolution de ce problème, notez le point de contrôle et contactez le Support technique de Dell - Contactez Dell et indiquez le code du point de contrôle (nnnn) au technicien de support. Attachment failed to respond (Échec de la réponse de la connexion) - Consultez la section « Problèmes liés aux lecteurs ». Bad command or file name (Commande ou nom de fichier incorrect) - Vérifiez que vous avez bien orthographié la commande, mis des espaces à bon escient et utilisé le chemin d'accès correct. Bad error-correction code (ECC) on disk read (Code de correction d'erreur erroné lors de la lecture du disque) - Consultez la section « Problèmes liés aux lecteurs ». Controller has failed (Échec du contrôleur) - Consultez la section « Problèmes liés aux lecteurs ». Data error (Erreur de données) - Consultez la section « Problèmes liés aux lecteurs ». Decreasing available memory (Mémoire disponible réduite) - Consultez la section « Problèmes liés aux blocages et aux logiciels ». Diskette drive 0 seek failure (Échec de la recherche du lecteur de disquettes 0) - Consultez la section « Problèmes liés aux lecteurs ». Diskette read failure (Échec de lecture de la disquette) - Consultez la section « Problèmes liés aux lecteurs ». Diskette subsystem reset failed (Échec de réinitialisation du sous-système de disquette) - Exécutez les Diagnostics...
Page 166: Problèmes Liés Au Clavier
Problèmes liés au clavier PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. Vérifiez le câble du clavier - Assurez-vous que le câble du clavier est fermement connecté à l'ordinateur. Arrêtez l'ordinateur, rebranchez le câble du clavier comme indiqué dans le Guide de configuration et de référence rapide de votre ordinateur, puis redémarrez l'ordinateur. Vérifiez qu'aucune des broches du connecteur n'est tordue ni cassée et qu'aucun des câbles n'est endommagé. Redressez les broches tordues. Retirez les prolongateurs de câble clavier et connectez le clavier directement à l'ordinateur. Testez le clavier - Connectez un clavier qui fonctionne correctement à l'ordinateur et essayez-le. Si le nouveau clavier fonctionne, cela signifie que le clavier précédent était défectueux. Exécutez les Diagnostics Dell Recherchez des conflits de requêtes d'interruption Problèmes liés aux blocages et aux logiciels PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. L'ordinateur ne démarre pas Vérifiez les voyants de diagnostic Assurez-vous que le câble d'alimentation est fermement raccordé à l'ordinateur et à la prise électrique L'ordinateur ne répond plus AVIS : Vous risquez de perdre des données si vous ne parvenez pas à arrêter le système d'exploitation. ...
Page 167: Problèmes De Mémoire
Autres problèmes logiciels Consultez la documentation du logiciel ou contactez le fabricant du logiciel pour obtenir des informations de dépannage - Assurez-vous que le programme est compatible avec le système d'exploitation installé sur l'ordinateur. Assurez-vous que l'ordinateur est conforme à la configuration matérielle minimale requise pour exécuter le logiciel. Reportez-vous à la documentation du logiciel pour plus d'informations. Assurez-vous que le programme est correctement installé et configuré. Vérifiez que les pilotes de périphériques n'entrent pas en conflit avec le programme. Si nécessaire, supprimez puis réinstallez le programme. Sauvegardez immédiatement vos fichiers Utilisez un antivirus pour la détection des virus sur le disque dur, les disquettes ou les CD. Enregistrez et fermez tous les fichiers ou programmes ouverts, puis éteignez l'ordinateur à l'aide du menu Start (Démarrer) Exécutez les Diagnostics Dell - Si tous les tests s'exécutent correctement, la condition d'erreur est liée à un problème logiciel. Problèmes de mémoire Remplissez la liste de vérification des diagnostics à mesure que vous effectuez les vérifications suivantes. PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. Si un message indiquant une mémoire insuffisante s'affiche - Enregistrez et fermez tous les fichiers et programmes ouverts que vous n'utilisez pas pour vérifier si cela permet de résoudre le problème. Reportez-vous à la documentation du logiciel pour connaître la mémoire minimale requise. Si nécessaire, installez de la mémoire supplémentaire. Réinstallez les modules de mémoire pour vous assurer que votre ordinateur communique correctement avec la mémoire. Exécutez les Diagnostics...
Page 168: Problèmes Liés À La Souris
Si d'autres problèmes de mémoire se produisent - Réinstallez les modules de mémoire pour vous assurer que votre ordinateur communique correctement avec la mémoire. Assurez-vous de respecter les consignes d'installation de la mémoire suivantes. Exécutez les Diagnostics Dell. Problèmes liés à la souris PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. Vérifiez le câble de la souris - Assurez-vous que le câble de la souris est fermement connecté à l'ordinateur. Vérifiez qu'aucune des broches du connecteur n'est tordue ni cassée et qu'aucun des câbles n'est endommagé. Redressez les broches tordues. Redémarrez l'ordinateur - 1. Appuyez simultanément sur <Ctrl><Échap> pour afficher le menu Start (Démarrer). 2. Tapez u, appuyez sur les touches de direction du clavier pour sélectionner Shut down (Arrêt) ou Turn Off (Désactivation), puis appuyez sur <Entrée>. 3. Une fois l'ordinateur éteint, rebranchez le câble de la souris comme indiqué dans le Guide de configuration et de référence rapide de votre ordinateur. 4. Démarrez l'ordinateur. Testez la souris - Connectez une souris qui fonctionne correctement à l'ordinateur et essayez-la. Si la nouvelle souris fonctionne, la souris précédente était défectueuse. ...
Page 169: Problèmes D'alimentation
Problèmes d'alimentation Remplissez la liste de vérification des diagnostics à mesure que vous effectuez les vérifications suivantes. PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. Si le voyant d'alimentation est vert et si l'ordinateur ne répond plus - Consultez la section « Voyants de diagnostic ». Si le voyant d'alimentation est vert clignotant - L'ordinateur est en mode veille. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris pour reprendre un fonctionnement normal. Si le voyant d'alimentation est éteint - L'ordinateur est désactivé ou n'est pas alimenté. Reliez le câble d'alimentation au connecteur d'alimentation situé à l'arrière de l'ordinateur et à la prise électrique. Si l'ordinateur est branché sur une barrette d'alimentation, vérifiez que celle-ci est branchée sur une prise électrique et qu'elle est sous tension. Contournez également les périphériques de protection contre les surtensions électriques, les barrettes d'alimentation et les prolongateurs de câble d'alimentation pour vérifier que l'ordinateur est sous tension. Assurez-vous que la prise électrique fonctionne en la testant à l'aide d'un autre appareil, comme une lampe. Assurez-vous que le câble d'alimentation principal et le câble d'alimentation du panneau avant sont fermement connectés à la carte système. Si le voyant d'alimentation est jaune et vert ou jaune fixe - L'ordinateur est alimenté mais il peut y avoir un problème d'alimentation interne. Vérifiez que le sélecteur de tension correspond à l'alimentation de votre pays (le cas échéant). Vérifiez que le câble d'alimentation du processeur est fermement connecté à la carte système. Si le voyant d'alimentation est orange clignotant - Il se peut qu'un périphérique présente un dysfonctionnement ou soit mal installé. Retirez puis réinstallez les modules de mémoire. Retirez puis réinstallez les cartes. Retirez puis réinstallez la carte graphique, le cas échéant. Éliminez les interférences - Voici quelques causes d'interférences possibles : Prolongateurs de câble d'alimentation, de clavier et de souris ...
Page 170: Problèmes Liés Aux Périphériques Parallèles Ou Série
Problèmes liés aux périphériques parallèles ou série Remplissez la liste de vérification des diagnostics à mesure que vous effectuez les vérifications suivantes. PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. REMARQUE : Si vous rencontrez un problème avec une imprimante, reportez-vous à la section « Problèmes liés à l'imprimante ». Vérifiez le paramétrage de l'option - Consultez la documentation du périphérique pour connaître les paramètres recommandés. Ouvrez ensuite le programme de configuration du système et accédez aux paramètres de l'option Integrated Devices (périphériques intégrés). Vérifiez si le paramètre Serial Port (Port série) ou Parallel Port (Port parallèle) correspond au paramétrage recommandé. Exécutez les Diagnostics Dell. Problèmes de son et de haut-parleurs Remplissez la liste de vérification des diagnostics à mesure que vous effectuez les vérifications suivantes. PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. Les haut-parleurs n'émettent aucun son REMARQUE : Le volume de certains lecteurs MP3 prévaut sur le volume défini dans Windows. Si vous avez écouté des chansons au format MP3, vérifiez que vous n'avez pas baissé ou augmenté le volume. Vérifiez les connexions des câbles des haut-parleurs - Assurez-vous que les haut-parleurs sont connectés comme cela est indiqué sur le ...
Page 171: Les Casques N'émettent Aucun Son
Exécutez les diagnostics des haut-parleurs Réinstallez le pilote audio - Consultez la section « Réinstallation des pilotes et des utilitaires » pour des informations sur la réinstallation des pilotes. Vérifiez le paramétrage de l'option du périphérique - Ouvrez le programme de configuration du système et assurez-vous que Sound (Son), sous l'option Integrated Devices (Périphériques intégrés) a pour valeur On (Activé). Quittez le programme de configuration du système et redémarrez l'ordinateur. Exécutez les Diagnostics Dell. Recherchez des conflits de requêtes d'interruption Les casques n'émettent aucun son Vérifiez les connexions des câbles du casque - Assurez-vous que le câble du casque est fermement relié au connecteur du casque. Désactivez le mode numérique - Les casques ne fonctionnent pas si le lecteur de CD fonctionne en mode numérique. Windows XP 1. Cliquez sur le bouton Start (Démarrer), sur Control Panel (Panneau de configuration), puis sur Sounds, Speech, and Audio Devices (Sons, voix et périphériques audio).
Page 172: Si L'affichage Est Difficile À Lire
Réparez l'ordinateur mouillé - 1. Éteignez l'ordinateur et les périphériques, débranchez-les de la prise électrique, attendez 10 à 20 secondes, puis ouvrez le capot de l'ordinateur. 2. Laissez l'ordinateur sécher pendant au moins 24 heures. Assurez-vous qu'il est parfaitement sec avant de continuer. 3. Retirez toutes les cartes installées dans l'ordinateur, à l'exception des cartes graphiques. Si votre disque dur principal est connecté à une carte contrôleur de lecteur et non à l'un des connecteurs de la carte système, laissez la carte contrôleur dans l'ordinateur. 4. Fermez le capot de l'ordinateur, rebranchez l'ordinateur et les périphériques à leur prise électrique, puis allumez-les. Si l'ordinateur est sous tension, passez à l'étape 6. Sinon, contactez Dell pour obtenir une assistance technique. 6. Éteignez l'ordinateur et les périphériques, débranchez-les de la prise électrique, attendez 10 à 20 secondes, puis ouvrez le capot de l'ordinateur. 7. Réinstallez toutes les cartes. 8. Fermez le capot de l'ordinateur, rebranchez l'ordinateur et les périphériques à leur prise électrique, puis allumez-les. Exécutez les Diagnostics Dell. Si l'un de ces tests échoue, contactez Dell pour obtenir une assistance technique.
Page 173: Caractéristiques Techniques
Informations concernant votre Boutons et voyants ordinateur Audio Alimentation Bus d'extension Caractéristiques physiques Lecteurs Environnement Processeur Type de processeur Processeurs Intel® Celeron®. Leur conception permet des mises à niveaux futures prises en charge par Dell. Mémoire cache de niveau 1 (L1) 8 Ko Mémoire cache de niveau 2 (L2) 128 Ko Coprocesseur mathématique interne au processeur Mémoire Architecture Chipset 845GV : 266 ou 333 mégahertz* de mémoire vive dynamique synchrone (SDRAM) à double débit de données (DDR) Chipset 845GL : SDRAM DDR 266 MHz *REMARQUE : Les modules de mémoire 333 MHz ...
Page 174 (mini-jack), sortie ligne (mini-jack) du panneau entrée/sortie (E/S) arrière ; sortie écouteurs (mini- jack) du panneau avant Bus d'extension Type de bus PCI 2.2 et USB 2.0 Vitesse de bus PCI : 33 MHz Ordinateur équipé d'une carte petit format un emplacement PCI ; les cartes à profil bas sont connecteur de carte d'extension prises en charge (taille de la carte =6,35 cm de hauteur par 16,76 cm de longueur) Petit ordinateur de bureau deux emplacements PCI ; les cartes deux fois plus connecteurs de carte d'extension : petites sont prises en charge (taille de la carte =10,67 cm de hauteur par 17,65 cm de longueur) quatre emplacements PCI (taille des cartes = trois Mini-tour...
Page 175 102 touches (en mode réel MS-DOS uniquement) <F2> ou <Ctrl><Alt><Entrée> Démarre la configuration intégrée du système (au démarrage uniquement) <F3> Démarre automatiquement l'ordinateur à partir de l'environnement réseau spécifié par l'environnement d'amorçage distant (PXE) plutôt qu'à partir d'un des périphériques indiqués dans l'option Boot Sequence (Séquence d'amorçage) du programme de configuration du système (au démarrage uniquement) <F12> ou <Ctrl><Alt><F8> affiche un menu d'initialisation ponctuelle qui permet à l'utilisateur d'entrer un périphérique pour une initialisation seulement (lors du démarrage uniquement) <Ctrl><Alt><F10> Lance la partition de l'utilitaire (le cas échéant) au cours du démarrage de l'ordinateur <Ctrl><Alt><D> lance l'utilitaire de diagnostics du disque dur au cours du démarrage de l'ordinateur Boutons et voyants Bouton d'alimentation...
Page 176 vitesse de 508 cm/s Altitude : Fonctionnement -16 à 3048 m (-50 à 10 000 pieds) Stockage -16 à 10 600 m (-50 à 35 000 pieds) Retour à la page du sommaire ...
Page 177: Composants De La Carte Système
Retour à la page du sommaire Composants de la carte système Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 connecteur du lecteur de disquette (DSKT) 11 connecteur de câble audio du lecteur de CD (CD_IN) haut-parleur interne (SPEAKER) 12 connecteur de téléphonie (MODEM) support de batterie (BATTERY) 13 connecteur d'alimentation (12VPOWER) connecteur du lecteur de CD/DVD (IDE2) 14 second connecteur de série (SER2) connecteur de disque dur (IDE1) 15 connecteur du processeur et du dissipateur de chaleur (CPU) connecteur du panneau avant (FRONTPANEL)
Page 178: Installation D'une Carte Modem Compatible Tapi
Retour à la page du sommaire Telephony Applications Programming Interface (TAPI) Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Installation d'une carte modem compatible TAPI Installation d'une carte son TAPI REMARQUE : Reportez-vous à la documentation livrée avec la carte compatible TAPI pour plus d'informations sur l'utilisation des périphériques TAPI et pour vérifier si la carte fonctionne avec votre ordinateur. Votre ordinateur prend en charge les cartes modem compatibles TAPI grâce au connecteur TAPI standard (connecteur vert étiqueté MODEM ou TELEPHONY). Si votre modem prend en charge des fonctionnalités vocales, vous pouvez relier votre modem au connecteur TAPI, puis utiliser vos haut-parleurs et votre microphone comme répondeur téléphonique ou comme téléphone à haut-parleur. Le microphone envoie votre voix vers l'ordinateur, puis via le connecteur de la carte système TAPI vers votre carte modem. La voix de l'appelant entre via la carte modem dans le connecteur de la carte système TAPI, puis est transmise ...
Page 179 Vous pouvez relier votre modem à un connecteur de carte son compatible TAPI (généralement étiqueté TAD) puis utiliser les capacités audio comme téléphone à haut-parleur. PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les étapes décrites dans la section Consignes de sécurité. PRÉCAUTION : Pour prévenir ce genre de dommages aux composants de votre ordinateur, déchargez votre corps de son électricité statique avant de manipuler les composants électroniques de l'ordinateur. Pour ce faire, vous pouvez toucher une surface métallique non peinte du châssis de l'ordinateur. 1. Suivez les procédures de la section « Avant de commencer ». 2. Installez la carte son compatible TAPI. 3. Connectez les périphériques audio externes aux connecteurs de la carte son. Ne les connectez pas au microphone, haut-parleur/casque ou connecteurs de ligne d'entrée du panneau avant ou arrière de votre ordinateur. 4. Reliez le câble TAPI à 4 broches au connecteur de la carte son TAPI. Pour localiser le connecteur TAPI sur la carte son, reportez-vous à la documentation du fabricant. 5. Reliez l'autre extrémité du câble au connecteur TAPI qui se trouve sur la carte modem. ...
Page 180 Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Retour à la page du sommaire ...
Page 181: Garantie Et Règle De Retour
Retour à la page du sommaire Garantie et règle de retour Guide d'utilisation des systèmes Dell™ OptiPlex™ GX60 Dell Inc. (« Dell ») fabrique ses produits avec des pièces et des composants qui sont neufs ou équivalents à du neuf en accord avec les pratiques classiques de l'industrie. Pour obtenir des informations sur la garantie Dell relative à votre ordinateur, consultez le Guide de configuration et de référence rapide ou le document de garantie livré avec votre ordinateur. Retour à la page du sommaire ...
