4.5. Module de distributeurs (32 bobines)
L'unité SI occupe 4 octets de données de sortie pour les distributeurs. L'ordre des bobines de distributeurs
commence à l'unité SI de la gauche vers la droite.
Bobines de distributeurs
4.6. 1 octet d'information sur l'état de la sortie de sécurité
L'unité SI peut donner l'état de l'alimentation de sécurité (sortie de sécurité) en tant que donnée d'entrée sur
le mappage E/S. Pour utiliser cette fonction, ajoutez le sous-module (1 octet d'information sur l'état de la
sortie de sécurité) au sous-emplacement de l'emplacement 2 dans le logiciel de votre contrôleur PROFIsafe.
Reportez-vous à la
Sections 4.1.2.
Tableau 4-5 Détails du module « 1 octet d'information sur l'état de la sortie de sécurité »
Bit
0
1
2..7

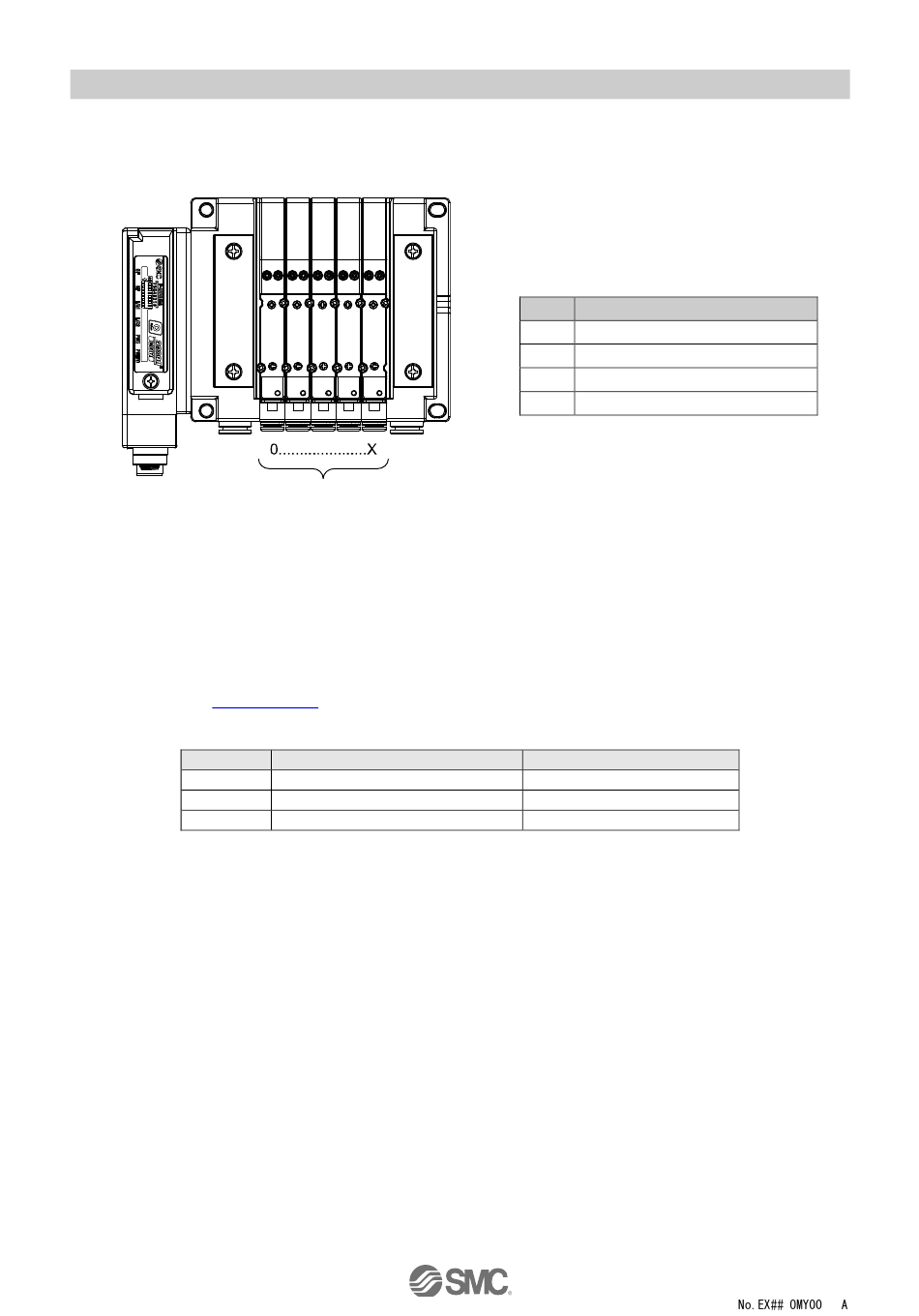

Fig. 4-1 Données process des distributeurs
Description
État de la sortie de sécurité
État du bit d'état dans bit0
Réservé
- 26 -
Octet
Données de sortie
0
Bobines de distributeurs 0-7
1
Bobines de distributeurs 8-15
2
Bobines de distributeurs 16-23
3
Bobines de distributeurs 24-31
Explication
0 : OFF, 1 : ON
0 : non valide, 1 : valide
Fixé à 0
##
