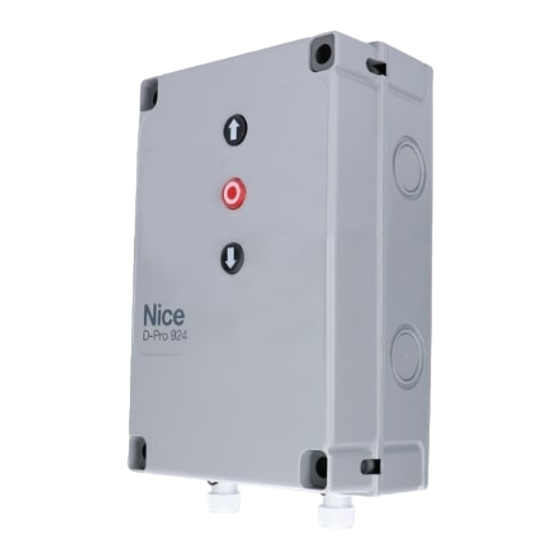

- Page 1 Nice DPRO924 Control unit FR - Instructions et avertissements pour l’installation et l’utilisation...
- Page 3 OXI/SMXI OXI New Generetion FUSE FUSE...
-
Page 4: Table Des Matières
FRANÇAIS Instructions d’utilisation originales en français Sommaire Images ......................I-II PRECAUTIONS GENERALES : SECURITE - INSTALLATION - UTILISATION ...1 1 - DESCRIPTION DU PRODUIT ET UTILISATION ........2 2 - INSTALLATION ..................2 2.1 - Contrôles avant l’installation ..............2 2.2 - Limites d’utilisation du produit ..............2 2.3 - Installation typique .................2 2.4 - Installation de l’unité... - Page 5 Le produit respecte les critères relatifs aux essais de compatibilité électromagnétique dans les conditions d’utilisation les plus critiques, dans des configurations prévues dans le présent manuel et avec les articles composant le catalogue de Nice S.p.a. La compatibilité électromagnétique pourrait ne pas être garantie si le produit est utilisé dans des configurations ou avec d’autres produits non prévus à...
-
Page 6: Description Du Produit Et Utilisation
DESCRIPTION DU PRODUIT ET APPLICATION DPRO924 est une unité de commande destinée à l’automatisation de portes sectionnelles équilibrées. Elle peut commander des moteurs avec système de contrôle de la position par encodeur, à effet Hall ou par fins de course électromécaniques. -
Page 7: Raccordements Électriques
Entrée pour le branchement du programmateur Oview, avec l'adaptateur IBT4N prévu à cet effet. ATTENTION ! - Mettre hors tension avec de brancher/débrancher le programmateur. Entrée pour le branchement de l'antenne pour récepteur radio (remarque : clignotant Nice modèle ELDC, l’antenne est intégrée) Aerial ARRÊT... -
Page 8: Branchements Électriques De L'unité De Commande
Pour plus d’informations, consulter le service technique de Nice. 3.2 - Raccordements électriques de la centrale de commande (fig. 5) ATTENTION ! –... -
Page 9: Raccordement D'un Récepteur Radio
3.4 - Raccordement d’un récepteur radio La centrale de commande présente un connecteur de type SM pour le raccordement d’un récepteur radio (accessoire vendu séparément) de type SMXI, SMXIS, OXI, OXI New Generetion, OXIBD ou OXIT ou similaires. Pour installer le récepteur radio, il faudra débrancher la centrale de commande et insérer le récepteur conformément à la fig. 6. Le Tableau 2 contient les actions réalisées par la centrale de commande en fonction des sorties activées ou des commandes envoyées par le récepteur radio. -
Page 10: Programmation
PROGRAMMATION 4.1 - Boutons de l’unité de commande Lâcher la touche STOP OUVERTURE Configurer tous les com- mutateurs dip sur OFF = le voyant led vert clignote STOP lentement ou suivant la programmation faite aupa- FERMETURE ravant Cette procédure doit être répétée chaque fois que des dispositifs branchés Les touches sur la borne « STOP Safety Edge »... -
Page 11: Mode De Fonctionnement
Important - Déblocage avec moteur Nice SUMO : quand le déblocage phase d’apprentissage des forces. du moteur SUMO est activé, si l’unité DPRO924 est en marche la commande est mémorisée. Il faut exécuter une manœuvre de fermeture jusqu’à la posi- 4.5 - Mode de fonctionnement... -
Page 12: Modifier La Valeur De La Vitesse
Configurer les commuta- 2” • Pour augmenter la vitesse : appuyer sur la touche OUVRIR teurs dip switch A-4 sur plusieurs fois = à chaque pression correspond une augmentation de 5% OFF et confirmer avec la touche P1 pendant 2 •... -
Page 13: Informations Complémentaires
INFORMATIONS COMPLÉMENTAIRES 6.1 - Branchement photocellules et accessoires en modalité attente La fonction « Attente tout » permet de réduire les consommations et s’avère utile en présence d’une batterie tampon car elle permet de prolonger la charge de la batterie ; elle peut être activée à l’aide du programmateur Oview. Au terme du « Temps d’attente »... -
Page 14: Branchement Batterie Tampon
6.3 - Branchement batterie tampon L’unité de commande est prédisposée pour l’installation de la bat- terie tampon modèle PS224 (accessoire en option) : 7,2 Ah avec chargeur de batterie intégré. Pour brancher la batterie tampon procéder de la façon illustrée ci-contre. -
Page 15: Mise Au Rebut Du Produit
7.2 - Diagnostic Certains dispositifs sont prédisposés pour émettre des signalisations permettant de détecter l’état de fonctionnement ou les anomalies éventuelles. Le tableau 6 décrit les différentes signalisations avec leurs causses et leurs solutions ; les signalisations sont faites à travers des combinaisons de couleur, cli- gnotement du voyant LED OK et d’un éventuel clignotement lié... -
Page 16: Caractéristiques Techniques Du Produit
CARACTÉRISTIQUES TECHNIQUES DU PRODUIT AVERTISSEMENTS : • Toutes les caractéristiques techniques indiquées se réfèrent à une température ambiante de 20 °C (± 5 °C). • La société Nice S.p.A. se réserve le droit d’apporter des modifications au produit à tout moment si elle le juge nécessaire, en garantissant dans tous les cas les mêmes fonctions et la même utilisation prévue. -
Page 17: Déclaration De Conformité Ce
Remarque - Le contenu de cette déclaration de conformité correspond à ce qui est déclaré dans le document officiel, déposé au siège de Nice S.p.A., et en particulier à sa dernière révision disponible avant l’impression de ce manuel. Le présent texte a été réadapté pour des raisons d’édition. - Page 18 Nice SpA Via Callalta, 1 31046 Oderzo (TV) Italy www.niceforyou.com info@niceforyou.com...
