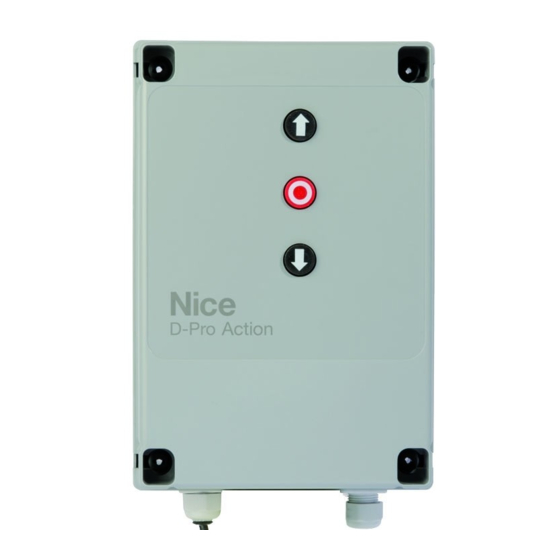

Nice D-Pro Action Mode D'emploi

Nice D-Pro Action Mode D'emploi

Fonctions programmables à l'aide du programmateur oview

Publicité

Liens rapides

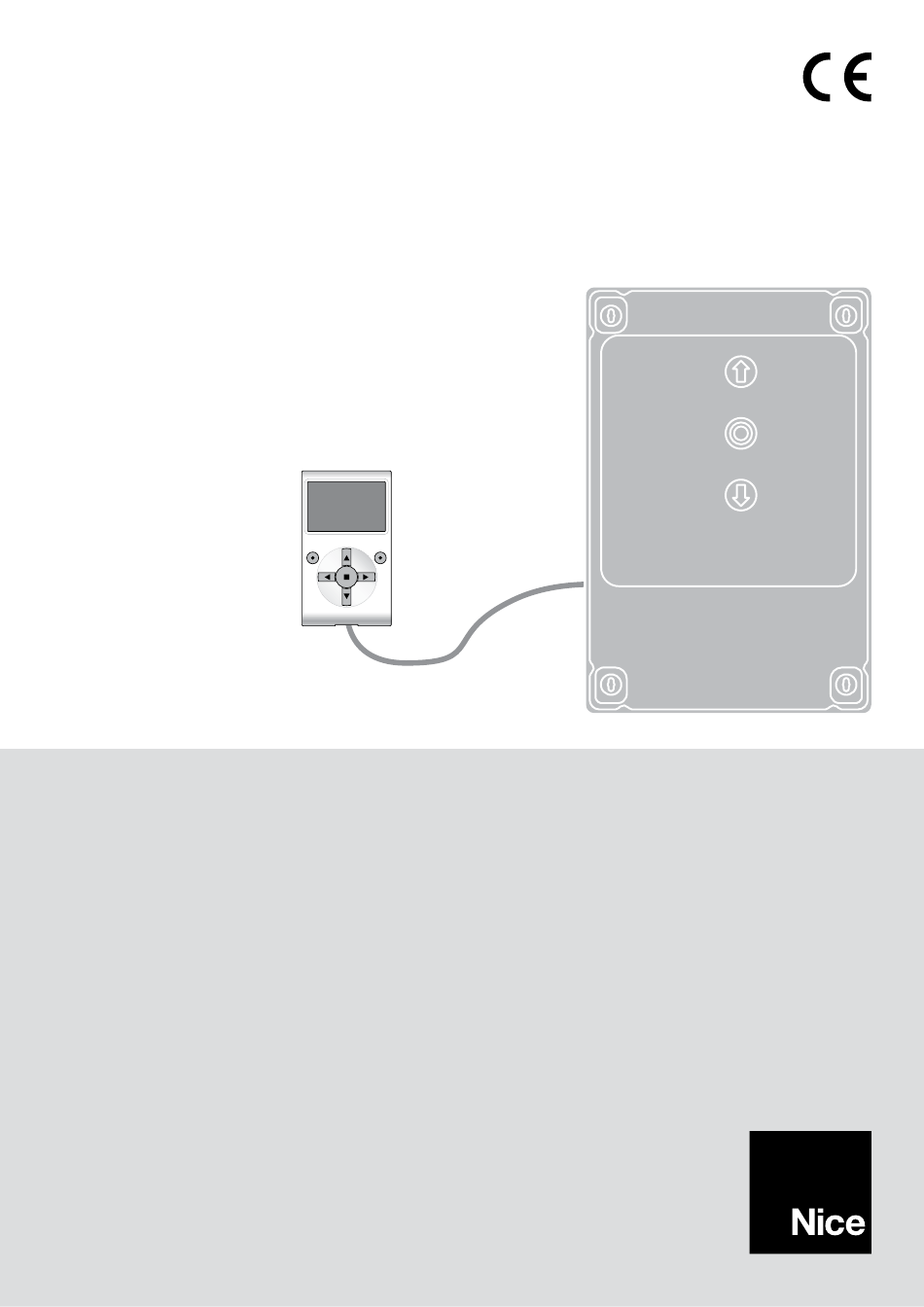

D - PRO ACTION
Fonctions programmables
à l'aide du programmateur Oview
Firmware: V0.30
D - PRO ACTION – 1

Publicité

Table des Matières
loading

Sommaire des Matières pour Nice D-Pro Action

  • Page 1 D - PRO ACTION Fonctions programmables à l’aide du programmateur Oview Firmware: V0.30 D - PRO ACTION – 1...
  • Page 2: Fonctions Communes

    FONCTIONS COMMUNES Ce paramètre permet d’attribuer à l’automatisme un nom différent de l’original de manière à en faciliter l’identification (ex.« portail côté nord »). Il est possible d’utiliser un nom de 24 caractères maximum, espaces compris. Ensemble Ce paramètre peut être configuré avec une valeur comprise entre 0 et 63 ; la valeur configurée à l’usine est « 0 ». L’ensemble est un numéro qui doit être attribué...
  • Page 3: Paramètres De Base

    • ouverture partielle 1 (0x1b) Cette fonction est exprimée en impulsions encodeur. Elle permet de programmer, durant la manœuvre d’Ouverture, le point exact (cote) à partir duquel on veut que la porte arrête sa course (ouverture partielle). Pour cela, il faut utiliser les touches « ouverture » et « fermeture » avec commande à action maintenue ; on peut déterminer ainsi la cote désirée et l’enregistrer en utilisant la touche « OK ».
  • Page 4 • temps d'attente (0x85) Ce paramètre est exprimé en secondes et peut être configuré avec une valeur comprise entre 0 et 250 s ; la valeur configurée à l’usine est de 5 s. Cette fonction permet de programmer dans la logique de commande le temps d’attente désiré qui doit s’écouler entre la fin de la manœuvre d’Ouverture et le début de la manœuvre de Fermeture.
  • Page 5: Paramètres Avancés

    Paramètres avancés Configuration ENTRÉES Cette option regroupe les commandes disponibles et associables à l’entrée 1, présente sur la logique de commande de l’automatisme. Les commandes disponibles pour chaque entrée sont décrites dans le Tableau 1 ; quant aux catégories de commande et aux modes de fonctionnement ils sont décrits dans le Tableau 1a, 1b, 1c etc.
  • Page 6 Bloquer À l’envoi de cette commande, la logique de commande se bloque et n’exécute plus aucun type de commande, à l’exclusion des commandes « Pas à pas haute priorité », « Débloquer », « Débloquer et fermer » et « Débloquer et ouvrir ».
  • Page 7 Ouv. action maintenue La manœuvre d’Ouverture n’est effectuée que si l’on maintient la pression sur la touche de l’émetteur (action maintenue). Fermeture Dans cette catégorie de commande, il est possible de choisir une des modalités de fonctionnement décrites dans le Tableau 1-D. TABLEAU 1-D : CONFIGURATION COMMANDES MODALITÉ...
  • Page 8: Configuration Sorties

    configuration SORTIES Cette option regroupe les fonctions disponibles et associables aux Sorties 1 (Manœuvre en cours) - 2 (Porte fermée) présentes sur la logique de commande d’un automatisme. Chaque sortie présente différentes fonctions décrites dans un tableau (Tableau 2, Tableau 3, etc.) : SORTIE Pour commander les sorties, il faut une carte optionnelle NDA040 qui dispose de 2 sorties à...
  • Page 9 Canal radio3 (0x11) Quand une commande est envoyée, avec l'émetteur, cette sortie devient active. Cette modalité est utile en cas d’installation de dispositifs extérieurs dans la même installation (par exemple, une lumière auxiliaire) à commander avec un seul émetteur. AVERTISSEMENT – Si dans le récepteur de la logique de commande ce canal radio n’est pas libre parce qu’une commande y a déjà...
  • Page 10: Fonctions Avancées

    SORTIES : Out Moteur 1 Indique quand le moteur 1 est en marche. Out 1 Indique quand la sortie 1 est active. (Contact sec) Out 2 Indique quand la sortie 2 est active. (Contact sec) ÉTAT DE L’HALTE Indique le type de connexion présente sur la borne halte. Les connexions peuvent être : non configuré, NF, NO ;...
  • Page 11 Nice SpA Oderzo TV Italia www.niceforyou.com info@niceforyou.com 12 – D - PRO ACTION...
