Enregistrer les valeurs de résistance mesurées sous forme de tableau,
puis de graphique, comme indiqué sur la figure 6, page 21 (courbe I).
Si une droite parallèle à l'abscisse passe par le point d'inflexion S1, elle
divise la courbe de résistance en deux parties.
La partie inférieure donne en ordonnée la résistance de diffusion recher-
chée de la prise de terre R ; la valeur de la partie supérieure est la résis-
A/E
tance de diffusion de la prise de terre auxiliaire R
Avec ce type de dispositif de mesure, la résistance de diffusion de la prise
de terre auxiliaire doit être 100 fois inférieure à celle de la prise de terre.
Si l'on obtient une courbe de résistance sans zone horizontale nette, il
faut contrôler la mesure en déplaçant la prise de terre auxiliaire. Cette
nouvelle courbe de résistance doit être reportée dans le premier
diagramme en modifiant l'échelle en abscisse de manière à faire coïncider
les deux emplacements de la prise de terre auxiliaire. On peut alors
contrôler au point d'inflexion S2 la résistance de diffusion initialement
déterminée (voir figure 6, page 21).
Remarques concernant les mesures en terrain défavorable
Sur un terrain très défavorable (p. ex., terrain sablonneux après une
longue période de sécheresse), ont peut faire tomber les résistances de la
prise de terre auxiliaire et de la sonde) jusqu'à des valeurs admissibles en
arrosant la terre autour avec de l'eau sodée ou salée. 
Si cette mesure ne suffit pas, on peut connecter plusieurs perches en
parallèle sur la prise de terre auxiliaire.
En terrain montagneux ou si le sous-sol est très rocheux, lorsqu'il n'est
pas possible de planter des perches, on, peut aussi utiliser des treillis
d'environ 2 m² de surface avec des mailles de 1 cm. Il faut poser ces treil-
lis sur le sol, les arroser d'eau sodée ou salée et éventuellement les alour-
dir avec des sacs remplis de terre humide.
GMC-I Messtechnik GmbH
. 
A/H

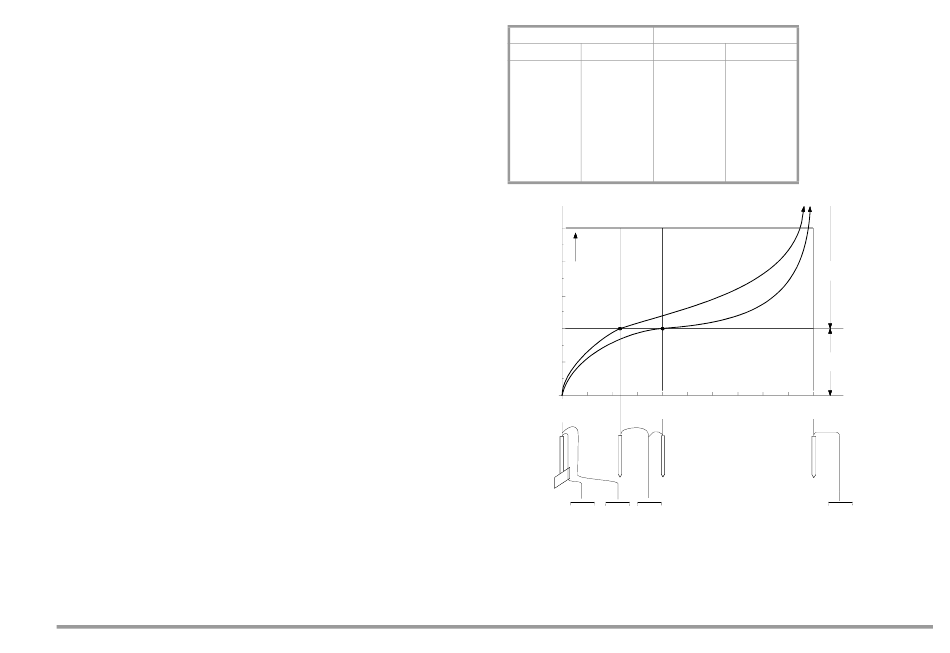

Figure 6
Courbe I (KI) Courbe II (KII)
m W m
5 0,9 10
10 1,28 20
15 1,62 40
20 1,82 60
25 1,99 80
30 2,12 100
40 2,36 120
60 2,84 140
80 3,68 160
100 200 200
5

4
3
S
1
2
S
2
S1, S2 = points d'inflexion
1
KI = courbe I
KII = courbe II
0
0 10 20 30 40 50 60
0 20 40 60 80 100 120 140
E ES S
Mesure de la résistance de terre d'une installation de mise à la
