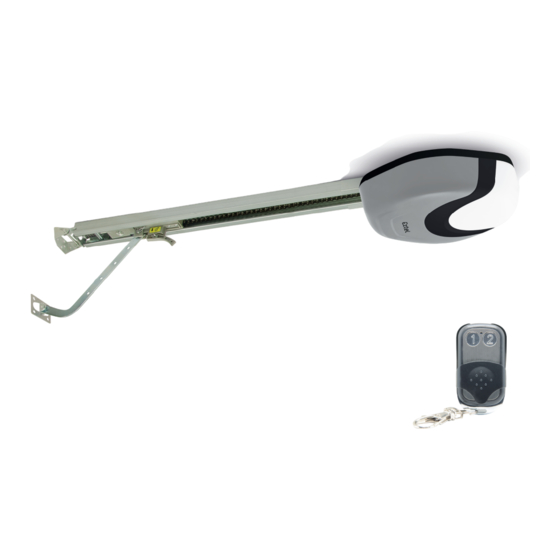

Hello-g
762408
Guide d'installation
et d'utilisation
03/2017
3
Dernière version de la notice téléchargeable en couleur sur :
EXTEL TV
www.cfi-extel.com

Publicité

Table des Matières
loading

Sommaire des Matières pour Extel Hello-g

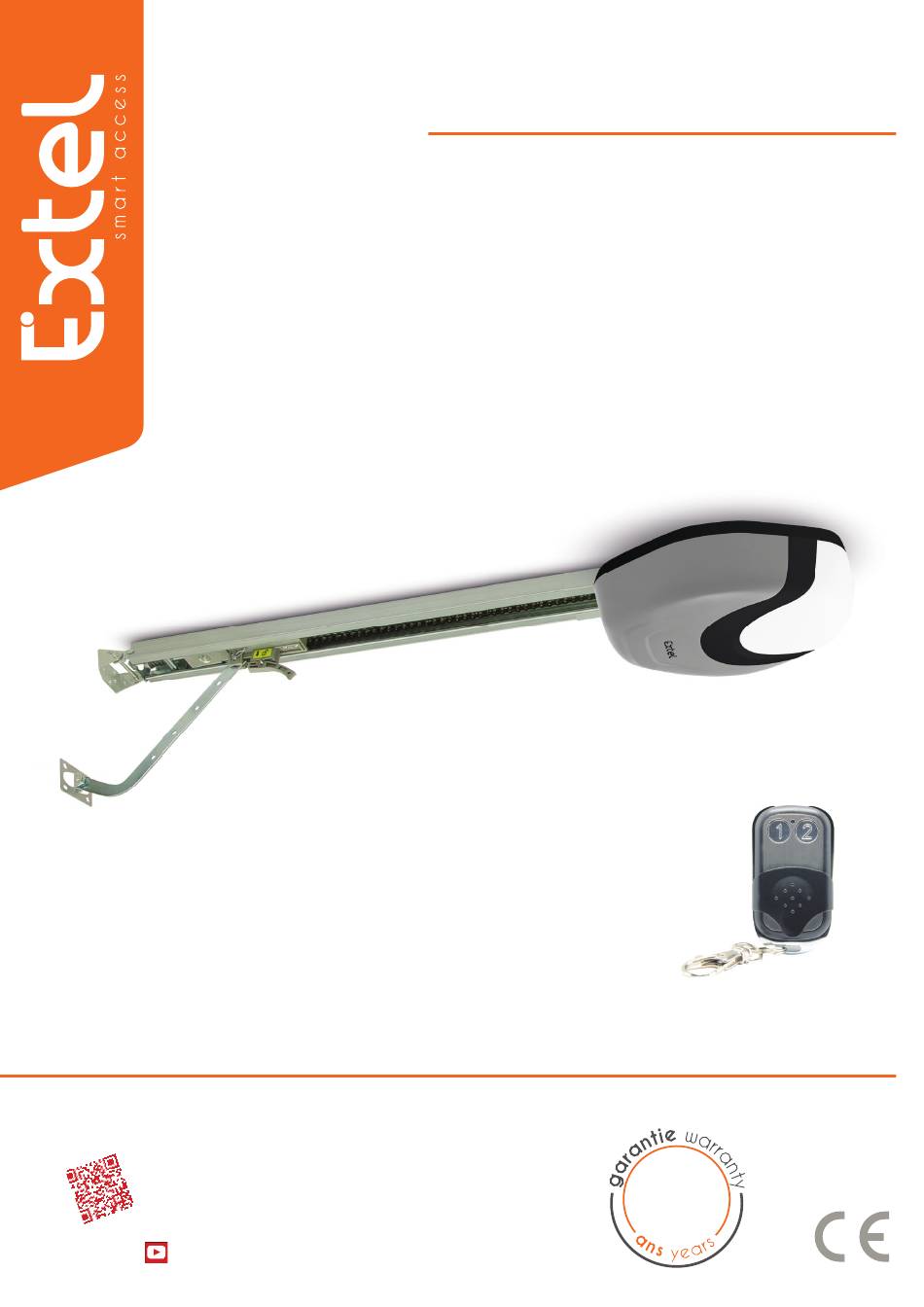

  • Page 1 Hello-g 762408 Guide d’installation et d’utilisation 03/2017 Dernière version de la notice téléchargeable en couleur sur : EXTEL TV www.cfi-extel.com...
  • Page 2 CFI EXTEL HELLO-G - 03/2017...
  • Page 3: Table Des Matières

    - INSTALLATION .................... 10 - MISE EN ROUTE ..................18 - TÉLÉCOMMANDES ..................18 - INSTRUCTIONS IMPORTANTES DE SÉCURITÉ ....19 - UTILISATION ....................19 - CÂBLAGE ACCESSOIRE ............... 20 - ASSISTANCE TECHNIQUE - GARANTIE ........ 20 CFI EXTEL HELLO-G - 03/2017...
  • Page 4: Consignes De Sécurité

    - L’installateur doit s’assurer que les accès au débrayage manuel seront toujours accessibles. - L’installateur doit s’assurer que les éléments en mouvement ou fixe sont à l’abri de chocs éventuels (si besoin les protéger). Les parties en mouvement doivent être libres et sans obstacle. CFI EXTEL HELLO-G - 03/2017...
  • Page 5 Il est spécifié dans la norme EN 12453 que le minimum de protection du bord primaire du portail dépend du type d’utilisation type de commande utilisé pour mettre le portail en mouvement. L’automatisme de portail Extel est un système à commande par impulsions, c’est-à-dire qu’une simple impulsion sur l’un des organes de commande (Télécommande, sélecteur à...
  • Page 6: Important

    Vous devez ci-besoin intervenir pour ajuster le réglage en fonction du type de portail utilisé (Pour des raisons de sécurité, vous devez pouvoir arrêter la course du portail à la main). Rappel : la personne qui a installé l’automatisme est responsable de son installation. CFI EXTEL HELLO-G - 03/2017...
  • Page 7: Description De L'intervention

    Date de l’achat : _ _ / _ _ / _ _ _ _ Magasin : Installé le : _ _ / _ _ / _ _ _ _ par : Date Description de l’intervention Intervention effectuée par: CFI EXTEL HELLO-G - 03/2017...
  • Page 8: Composition Du Kit

    Vis et écrou pour l’assemblage du bras Avertissement entretien Option (non fournies) : LIFTI / WEATEM 5 : télécommande supplémentaire TRANSMY : Kit radio universel 2 voies WE8111 BIS SER R.4 : interface de commandes CFI EXTEL HELLO-G - 03/2017...
  • Page 9: Installation Complète

    400 N Entraînement Chaîne Longueur rail 3000 mm Limite d’utilisation 12 m / 80 kg hauteur maximum (basculante débordante) 2,20 m hauteur maximum (sectionnelle) 2,10 m température de fonctionnement +5° C / + 40° C CFI EXTEL HELLO-G - 03/2017...
  • Page 10: Installation

    5. INSTALLATION Assembler les éléments du rail. Positionner et fixer la chaîne. CFI EXTEL HELLO-G - 03/2017...
  • Page 11 Fixer le rail à la motorisation. Tendre la chaîne et positionner le chariot moteur en face de la pièce noir d’embrayage. 0,5cm CFI EXTEL HELLO-G - 03/2017...
  • Page 12 Fixer la patte coudée au chariot du rail à l'aide de l'axe de fixation et de la goupille. CFI EXTEL HELLO-G - 03/2017...
  • Page 13: Fixation De La Motorisation Assemblée

    Positionner la patte de fixation murale au linteau, centrée par rapport à la porte et à 5cm du haut de la porte. Fixer solidement la patte de fixation murale au linteau. Utiliser des chevilles et des vis adaptées au matériau. Assembler la patte de fixation murale avec le rail. CFI EXTEL HELLO-G - 03/2017...
  • Page 14: Fixation De La Motorisation Assemblée Au Plafond Et Sur La Porte

    Plier les pattes à la même dimension que la distance entre le rail et le plafond. Avec l’aide d’une autre personne, fixer le rail au plafond. Utiliser des chevilles et des vis adaptées au matériau. CFI EXTEL HELLO-G - 03/2017...
  • Page 15 Positionner la patte de fixation porte en haut de la porte de garage, centrée sur la patte de fixation murale. Si le haut de la porte n’est pas assez rigide, le renforcer. Fixer la patte de fixation porte. Utiliser des vis adaptées au matériau. CFI EXTEL HELLO-G - 03/2017...
  • Page 16 Assembler la patte de fixation porte avec la patte coudée. Si la patte coudée est trop courte pour être assemblée avec la patte de fixation porte, la rallonger avec la patte droite. Ne rallonger que du minimum nécessaire. CFI EXTEL HELLO-G - 03/2017...
  • Page 17 Système de débrayage sur le chariot Débrayer le système. Vérifier manuellement que la porte s’ouvre et se ferme complètement et correctement. Ramener la porte en position embrayée. Brancher le moteur au secteur. CFI EXTEL HELLO-G - 03/2017...
  • Page 18: Mise En Route

    2) Remplacement de la pile des télécommandes 2) Remplacement de la pile des télécommandes Procédure à suivre pour changer la pile : Retirer les 3 vis. Remplacer la pile en respectant la polarité (type MN27 ou A27). CFI EXTEL HELLO-G - 03/2017...
  • Page 19: Instructions Importantes De Sécurité

    ATTENTION : Une fois la motorisation débrayée, la porte peut se mettre en mouvement toute seule sous l’action de son propre poids. Il est donc important de faire attention ou de bloquer la porte afin d’éviter tout risque de blessure. CFI EXTEL HELLO-G - 03/2017...
  • Page 20: Câblage Accessoire

    Refaire le réglage de fin de fermeture correct. en réajustant la position de la porte grâce aux boutons «+» et «-» En cas de besoin, notre site technique est à votre disposition : www.cfi-extel.com 0 892 350 069 Service 0,35 € / min + prix appel www.cfi-extel.com...
  • Page 21 CFI EXTEL HELLO-G - 03/2017...
  • Page 22 France 0 892 350 069 Service 0,35 € / min + prix appel Italia : +39 02 96488273 assistenza@cfi-extel.com España : +34 902 109 819 sat-hotline@cfi-extel.com BE-NL-LU-DE-CH-AT : +352 26302353 sav@benelom.com Printed in P.R.C. www.cfi -extel.com, www.cfi -extel.com, &...
