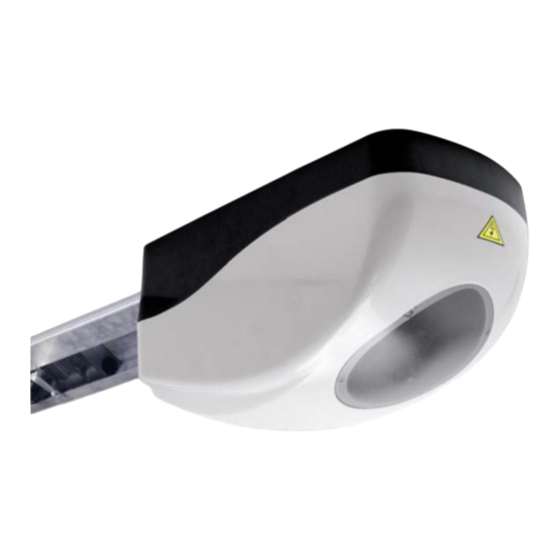

Manuels Connexes pour Extel GARA
Sommaire des Matières pour Extel GARA

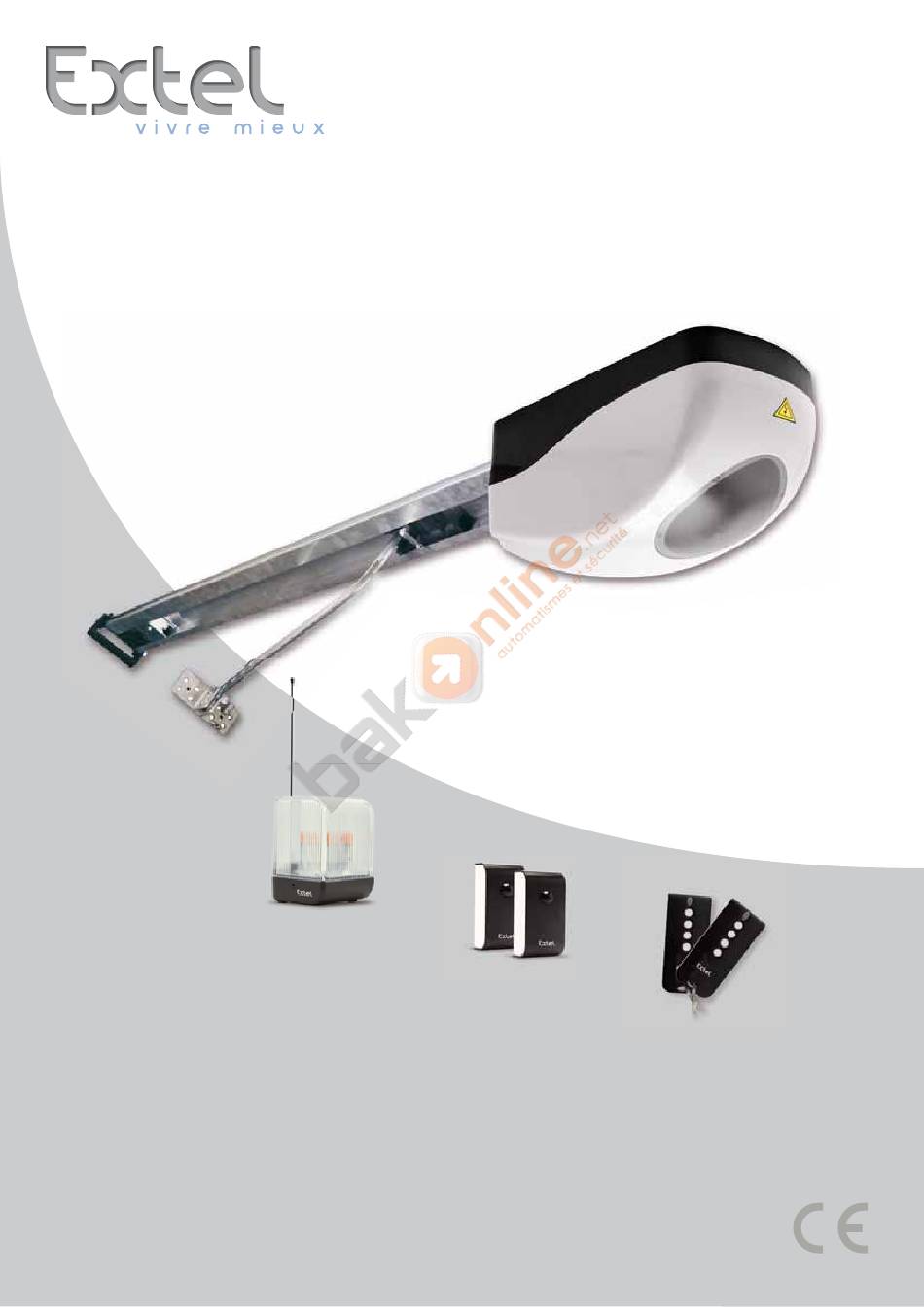

- Page 1 GARA Guide d’installation et d’utilisation GARA 01-2012 - V1 Type : ATG 3 http://www.bakonline.net/...
- Page 2 Gaine et Câble d’alimentation, suivant le pays d’installation (câble RO2V de 3 x 1,5 mm² jusqu’à 30 mètres et 3 x 2,5 mm² au-delà dans un fourreau de 40 mm de diamètre de couleur orange, pour la France) * NF C 15-100 pour la France CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/...
-
Page 3: Table Des Matières
Branchement des commandes b. Branchement du clignotant/antenne c. Branchement des photocellules d. Alimentation du système e. Programmation de la carte - TÉLÉCOMMANDE RADIO ................. 18 - ASSISTANCE TECHNIQUE - GARANTIE ........19 NOTES : CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/... -
Page 4: Consignes De Sécurité
- L’installateur se doit de vérifier, qu’il n’y a aucune zone d’écrasement ou de cisaillement. Il se doit de prévoir tous les éléments de sécurité pour éliminer ces problèmes (voir chapitre suivant). - L’alignement des photocellules est très précis, s’assurer que leurs fixations sont stables et sur une surface plane. CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/... -
Page 5: Analyse Et Suppression Des Risques
Il est spécifié dans la norme EN 12453 que le minimum de protection du bord primaire du portail dépend du type d’utilisation type de commande utilisé pour mettre le portail en mouvement. L’automatisme de portail Extel est un système à commande par im- pulsions, c’est-à-dire qu’une simple impulsion sur l’un des organes de commande (Télécommande, sélecteur à... -
Page 6: Raccordement Électrique Et Mise En Service
(photocellules, voyant clignotant, arrêt sur obstacle, barre-palpeuse, arrêt d’urgence…..) Vérifiez l’état des gonds pour un portail à battants, les roues pour un portail coulissant et les glissières pour une porte de garage (lubrifiez ces éléments si nécessaire). CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/... - Page 7 Date de l’achat : _ _ / _ _ / _ _ _ _ Magasin : Installé le : _ _ / _ _ / _ _ _ _ par : Date Description de l’intervention Intervention effectuée par: CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/...
-
Page 8: Composition Du Kit
•WEATER 3/TRANSMY: kit 2 télécommandes + récepteur. •WEATCC 3 : contacteur à clé •WEATCP 2 : kit de sécurité pour portillon : neutralise le fonctionnement de la motorisation si vous laissez votre portillon ouvert (ou mal fermé). CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/... -
Page 9: Installation Complète
Force de traction maximale 600 N Encombrement minimum au plafond 35 mm Entraînement Chaîne Longueur totale 3240 mm Longueur utilisée (du rail de 3m) 2400 mm Limite d’utilisation (porte standard légère) 6,5 m2 CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/... -
Page 10: Dimensions
L’alimentation, une fois protégée par un dis- joncteur bipolaire 10A et un interrupteur dif- férentiel de 30 mA, se raccorde sur le bornier alimentation Fusible à l’intérieur du moteur. secteur 230 V~ (5x20) 250V 1AT CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/... -
Page 11: Installation
3 - Insérer la chaîne pré-montée dans le rail (fig. 3), en passant par le chariot d’entrainement et la poulie, puis vérifier le bon positionnement de la navette de verrouillage et refermer la chaine à l’aide du maillon attache rapide. (fig. 3) Maillon attache rapide Navette de verrouillage CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/... - Page 12 6 - Fixer sur le linteau, au niveau du milieu de la porte, la patte de fixation plastique (fig. 8). 7 - Monter l’extrémité du rail dans la patte fixée au mur (fig. 9). niveau (fig. 9) (fig. 8) CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/...
- Page 13 10 - Connecter le chariot à la porte basculante à l’aide de la patte de fixation, présente sur le bras de traction. Pour se faire, libérer le chariot et le faire coulisser pour amener la patte de fixation sur le bord supérieur de la porte et fixer la patte. CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/...
- Page 14 Le système sur poignée ne peut pas s’installer sur les portes non débordantes et semi-débordantes. Choisir alors le montage ci-dessous. Sinon utiliser, la poignée fournit dans le kit pour réaliser votre système de déverrouillage manuel. Câble de déblocage Guide CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/...
-
Page 15: Carte De Commande
Alimentation photocellules 12 V Entrée commune pour photocellules et contacts Contact photocellules Normalement fermé (nc) Start Contact de demarrage (bouton poussoir ou option WEATCC3) Normalement ouvert (no) Blindage cable antenne Ame cable antenne CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/... -
Page 16: Branchement Des Commandes
10A et un interrupteur différentiel de 30 mA, se raccorde sur le bornier à l’intérieur de l’armoire électrique. Fusible neutre (5x20) 250V 1 AT phase alimentation secteur 230 V~ ASSISTANCE TECHNIQUE : 0 892 350 069 (0,337€ ttc/min) CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/... -
Page 17: Programmation De La Carte
La double flèche en pointillé sur les croquis ci-dessus représente la course utile de la motorisation. Lorsque les fins de courses sont ajustés, utiliser P1 et P2 pour mettre la porte à mi-course (afin qu’aucun fin de course ne soit activé). CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/... - Page 18 Vérifier que les switch S1 soit en position PROG et que la Led rouge et la Led verte soient allumées PROG PROG PROG PROG PROG PROG PROG LED1 LED1 LED1 LED1 LED1 LED1 LED1 LED1 LED2 LED2 LED2 LED2 LED2 LED2 LED2 LED2 CFI EXTEL GARA - 01/2012 - V1 http://www.bakonline.net/...
-
Page 19: Assistance Technique - Garantie
Vérifier le shunt sur PHOTO et GND (si obstacle photocellules non installées) Vérifier le câblage et l’alignement des photo- cellules En cas de besoin, note site technique est à votre disposition : www.cfi-extel.com € HOTLINE : Dernière version de la notice téléchargeable en couleur sur : www.cfi-extel.com CONDITION DE GARANTIE : Cet appareil est garanti, pièces et main d’oeuvre dans nos ateliers. - Page 20 Substanzen. Geben Sie alte Geräte zur fachgerechten Entsorgung beim Gerätehändler ab bzw. benutzen Sie die örtlichen Recyclinghöfe. CFI - EXTEL France Z.I. de Fétan - 01600 Trévoux www.cfi-extel.com Assistance technique : 0892 350 069 (0,337 €...
