11319980-00
Installation

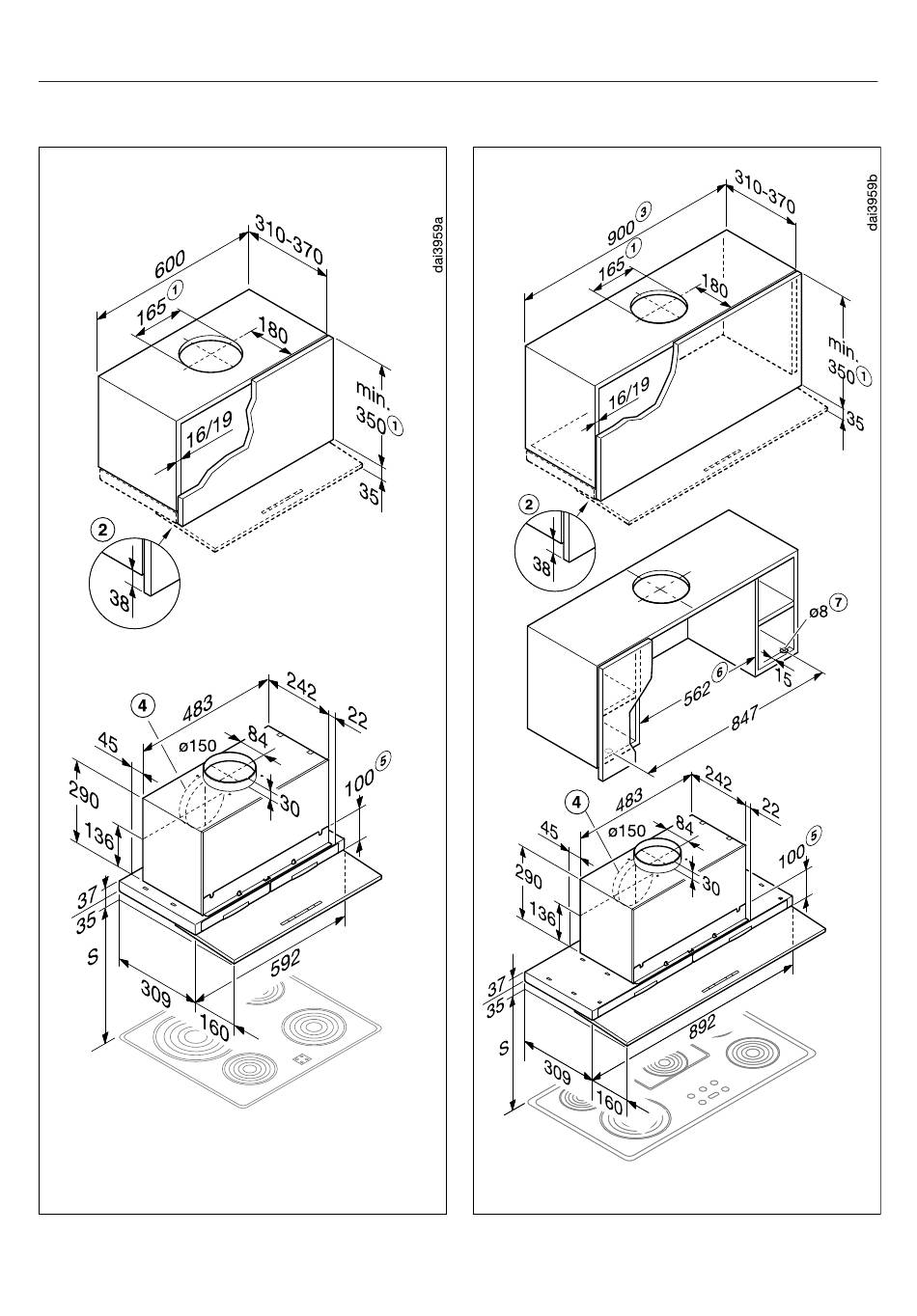

Dimensions de l'appareil
DA 3568
DA 3598

Publicité

Table des Matières
loading

Manuels Connexes pour Miele DA 3598 EXTA

Sommaire des Matières pour Miele DA 3598 EXTA

  • Page 1 11319980-00 Installation Dimensions de l'appareil DA 3568 DA 3598...
  • Page 2 11319980-00 Installation a Évacuation, recyclage avec kit de re- cyclage DUU 150. b Le corps du meuble doit être rac- courci de 38 mm par rapport à la porte du meuble. c Le montage est également possible dans un meuble de 600 mm de large.

  • Page 3: Distance Entre La Zone De Cuisson Et La Hotte (S)

    11319980-00 Installation Distance entre la zone de cuisson et la hotte (S) Lorsque vous choisissez la distance entre le plan de cuisson et le bord inférieur de la hotte, tenez compte des indications du fabricant des appareils de cuisson. S'il ne prescrit pas de distance plus importante, les distances de sécurité sui- vantes doivent être respectées.

  • Page 4: Conseils De Montage

    11319980-00 Installation Conseils de montage Régler le déflecteur – Pour une évacuation optimale des fu- Le déflecteur est maintenu en position mées de cuisson, veillez à ce que la par des aimants. hotte aspirante soit centrée au-des- La force de maintien des aimants est sus du plan de cuisson, et non déca- réglable.

  • Page 5: Matériel De Montage

    11319980-00 Installation Matériel de montage...
  • Page 6 11319980-00 Installation a 1 raccord d'évacuation pour un conduit d'évacuation d'air  150 mm. 4 vis M4 x 16 mm pour fixer la hotte b 1 raccord de réduction pour un aux équerres de montage et pour fixer la bande intercalaire. conduit d'évacuation d'air  125 mm. c 1 clapet antiretour à monter dans le raccord d'évacuation du bloc-mo- teur (sauf mode recyclage).

  • Page 7: Conduite D'évacuation

    11319980-00 Installation – Utilisez uniquement des coudes à Conduite d'évacuation rayons larges.  En cas de fonctionnement simul- – Le conduit d'évacuation ne doit être tané d'une hotte et d'un appareil de ni comprimé ni écrasé. chauffage qui utilisent l'air de la même pièce.
  • Page 8 11319980-00 Installation Dispositif de retenue Amortisseur de bruit Vous pouvez installer un amortisseur de bruit dans la conduite d'évacuation (ac- cessoires en option). Ce dispositif per- met de limiter davantage les nuisances Il est conseillé d'installer un dispositif sonores. de retenue dans lequel l'eau de condensation produite malgré...

  • Page 9: Branchement Électrique

    11319980-00 Installation Mode recyclage Branchement électrique La hotte ne peut être raccordée qu’à une installation électrique réglementaire (prise de courant de sécurité CA 230 V ~ 50 Hz). L'installation électrique doit être conforme à la norme VDE 0100. Pour plus de sécurité, le VDE recom- mande dans sa directive DIN VDE 0100 Partie 739 de protéger le circuit en Le réducteur de bruit se trouve entre le...
