FIRE OR EXPLOSION HAZARD
Failure to follow safety warnings exactly could result in serious injury, death, or property damage.
- Do not store or use gasoline or other fl ammable vapors and liquids in the vicinity of this or any other appliance.
- WHAT TO DO IF YOU SMELL GAS:
Do not try to light any appliance.
Do not touch any electrical switch; do not use any phone in your building.
Immediately call your gas supplier from a neighbour's phone. Follow the gas supplier's instructions.
If you cannot reach your gas supplier, call the fi re department.
- Installation and service must be performed by a qualifi ed installer, service agency, or the supplier.
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
SAFETY INFORMATION
WARNING
!
Phone 1 (866) 820-8686 • www.napoleon.com • hearth@napoleon.com
OWNER'S MANUAL
ENGLISH
FRENCH PG. 23

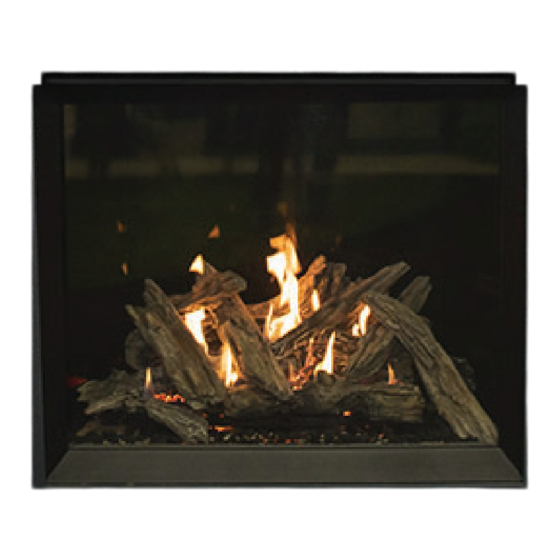

Elevation™ X Series
(EX42 illustrated)
For indoor use only
W415-2001 / 09.27.19

Publicité

Table des Matières
loading

Sommaire des Matières pour Napoleon Elevation X Serie

  • Page 1 - Installation and service must be performed by a qualifi ed installer, service agency, or the supplier. Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030 Phone 1 (866) 820-8686 • www.napoleon.com • hearth@napoleon.com...
  • Page 2: Safety Information

    safety information WARNING • This appliance is hot when operated and can cause • Under no circumstances should this appliance be severe burns if contacted. modifi ed. • Any changes to this appliance or its control can be • This appliance must not be connected to a chimney dangerous and are prohibited.
  • Page 3: Table Des Matières

    Visit the Napoleon website for the most current version of your appliance’s manual. Changes, other than editorial, are denoted by a vertical line in the margin.
  • Page 4: Congratulations

    Napoleon is proudly committed to your total home comfort. We are proud to say that our products continunously surpass industry standards and our inspiration is you! More than anything, we want you to feel confi dent in choosing Napoleon for your home. Our products are designed to provide that confi dence and ensure that every Napoleon product is beyond compare.
  • Page 5: Getting To Know Your Appliance

    getting to know your appliance 1.0 getting to know your appliance The area above the appliance opening including the safety barrier, barrier frame and the surface of the wall can get very hot during operation and should never be touched until the appliance is off and completely cooled.
  • Page 6: Control Access

    Recessed depth X” Profondeur d’encastré une face X” L’appareil doit être ventilé à l’aide de l’ensemble d’évacuation propre à Napoleon. Référez au *** Mantel X” from appliance opening *** Tablette X” de l’ouverture de l’appareil manuel d’installation pour les spécifications d’évacuation. Il est nécessaire de bien réinstaller et *** Maximum horizontal extension: *** L’extension horizontale maximale: X”.
  • Page 7: Operating Your Appliance

    2.0 operating your appliance initializing the transmitter / battery holder for the fi rst time WARNING • Ensure the gas and electrical power to the appliance is turned off. • Appliance may be hot, do not service until the appliance has cooled. Install the 4 AA batteries into the Profl...
  • Page 8: Remote Control Layout

    3.0 remote control layout Key Lock Low battery alarm Transmission Room Temperature CPI mode AUX Front Ember Bed Split Flow Flame ON Light Blower 4.0 remote control operation ADD TITLE: HAND HELD REMOTE OPERATION remote control operation A. Press the on / off key on the transmitter. The transmitter display will show all active icons on the screen.
  • Page 9: Blower Speed

    remote control operation blower speed The speed of the fan can be controlled by the remote °F °F system. The fan speed can be adjusted through six (6) speeds. • Use the mode key to guide you to the fan control icon. •...
  • Page 10: Child Proof Function

    4.11 eFire Controller application Napoleon’s eFIRE application will revolutionize the way you use your fireplace! We have cracked the code and present to you the first fireplace to be controlled by Bluetooth™ technology, using an intuitive app on your mobile device.
  • Page 11: Changing The Batteries In The Remote / Battery Holder (Including Switch)

    remote control operation 4.13 changing the batteries in the remote / battery holder (including switch) WARNING • Ensure the gas and electrical power to the appliance is turned off. • Appliance may be hot, do not service until the appliance has cooled. Battery holder (including switch) would have been located close to the...
  • Page 12: Clearances Around Appliance

    5.0 clearances around appliance clearances around fi replace WARNING • Your appliance, gas/electrical connections, venting and various key components are hidden behind the wall. It is critical that no screws penetrate these components. Failure to follow instructions may cause improper operation, damage, personal injury or fi...
  • Page 13: Clearances Around Fi Replace

    clearances around fi replace Recessed installation Flush installation without mantel 6” min. TV bracket TV bracket 2” min. (3” max. recommended) Enclosure Enclosure Top of finishing flange Top of (fireplace opening) finishing flange (fireplace Appliance Appliance opening) Recessed installation with protrusion Flush installation with mantel 6”...
  • Page 14: Maintenance

    6.0 maintenance maintenance WARNING • Turn off the gas and electrical power before servicing the appliance. • Appliance may be hot. Do not service until appliance has cooled. For qualifi ed technicians only: • Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation.
  • Page 15: Care Of Plated Parts

    maintenance care of plated parts If the appliance is equipped with plated parts, you must clean fi ngerprints or other marks from the plated surfaces before operating the appliance for the fi rst time. Use an ammonia-free or vinegar-based cleaner and a towel to clean.
  • Page 16: Replacement Parts

    7.0 replacement parts replacements WARNING • Failure to position the parts in accordance with this manual or failure to use only parts specifi cally approved with this appliance may result in property damage or personal injury. Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts can be ordered through your Authorized dealer / distributor.
  • Page 17: Ex36 Accessories

    8.0 EX36 accessories accessories Ref. Part Number Description Stocked FTEX36BK Finishing Trim (Black) FTEX36CH Finishing Trim (Charcoal) ZEX36BK Zen Front (Black) ZEX36CH Zen Front (Charcoal) PRPEX36 Porcelain Refl ective Panels DBPEX36NS Decorative Brick Panels (Newport Standard) DBPEX36WH Decorative Brick Panels (Westminster Herringbone) *Parts not illustrated W415-2001 / 09.27.19...
  • Page 18: Ex42 Accessories

    9.0 EX42 accessories accessories Ref. Part Number Description Stocked FTEX42BK Finishing Trim (Black) FTEX42CH Finishing Trim (Charcoal) ZEX42BK Zen Front (Black) ZEX42CH Zen Front (Charcoal) PRPEX42 Porcelain Refl ective Panels DBPEX42NS Decorative Brick Panels (Newport Standard) DBPEX42WH Decorative Brick Panels (Westminster Herringbone) *Parts not illustrated W415-2001 / 09.27.19...
  • Page 19: Troubleshooting

    10.0 troubleshooting troubleshooting symptom problem test solution Flame is a blue, Blockage in vent. Remove blockage. In really cold conditions, ice buildup may lazy, transparent flame occur on the terminal and should be removed as required. White / grey film forms Sulphur from fuel is being Clean the glass with a recommended gas fireplace glass ited on glass, logs, or -...
  • Page 20: Warranty

    Napoleon neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilities with respect to the sale of this product. Napoleon will not be responsible for: over- fi ring, downdrafts, spillage caused by environmental conditions such as rooftops, buildings, nearby trees, hills, mountains, inadequate vents or ventilation, excessive venting confi...
  • Page 21: Notes

    12.0 notes W415-2001 / 09.27.19...
  • Page 22 NAPOLEON CELEBRATING OVER 40 YEARS OF HOME COMFORT PRODUCTS 7200, Route Transcanadienne, Montréal, Québec H4T 1A3 24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8 214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8 103 Miller Drive, Crittenden, Kentucky, USA 41030 Phone: 1-866-820-8686...
  • Page 23: Série Elevation Mdx

    - L’installation et l’entretien doivent être faits par un installateur qualifi é, une agence d’entretien ou le fournisseur. Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030 Phone 1 (866) 820-8686 • www.napoleon.com • hearth@napoleon.com...
  • Page 24 consignes de sécurité AVERTISSEMENT • Cet appareil est chaud lorsqu’il fonctionne et peut • N’utilisez pas cet appareil si une partie quelconque causer de grave brûlures en cas de contact. a été submergée. Contactez immdiatement un • Toute modifi cation apportée à cet appareil ou aux technicien de service qualifi...
  • Page 25 table de matières félicitations! apprendre à connaître votre appareil accès aux contrôles information à propos de la plaque d’homologation faite fonctionner votre appareil première installation de la télécommande / bloc-piles utilisation de votre appareil disposition de la télécommande fonctionnement de la télécommande fonctionnement de la télécommande affi...
  • Page 26: Félicitations

    félicitations! Napoléon tient fi èrement à votre confort domestique. Nous sommes fi ers de dire que nos produits continuellement surpassent les normes de l’industrie et notre source d’inspiration c’est vous! Plus que tout, nous voulons vous faire sentir confi ant dans le choix de Napoléon pour votre maison. Nos produits sont conçus pour fournir cette confi...
  • Page 27: Apprendre À Connaître Votre Appareil

    getting to know your appliance 1.0 apprendre à connaître votre appareil La zone située au-dessus de l’ouverture de la cheminée incluant la barrière de protection, le cadre de la barrière, et la surface du mur pouvoir devenir très chaud durant l’opération et ne pas être toucher tant que l’appareil est éteint est complètement refroidi.
  • Page 28: Accès Aux Contrôles

    Recessed depth X” ecessed depth X” ecessed depth X” Profondeur d’encastré une face X” L’appareil doit être ventilé à l’aide de l’ensemble d’évacuation propre à Napoleon. Référez au *** Mantel X” from appliance opening Mantel X” from Mantel X” from *** Tablette X”...
  • Page 29: Faite Fonctionner Votre Appareil

    2.0 faite fonctionner votre appareil première installation de la télécommande / bloc-piles AVERTISSEMENT • Assurez-vous que l’alimentation électrique et la gaz à l’appareil est éteint. • Assurez-vous que l’appareil est complètement refroidi avant de commencer service. Installez les 4 piles AA dans le bloc-piles du Profl ame 2. Notez la polarité puis insérez-les comme indiqué sur le couvercle (+/-).
  • Page 30: Disposition De La Télécommande

    3.0 disposition de la télécommande Serrure à clé L’alarme de faible pils Transmission Température du salle Mode CPI AUX Lit de Braise Avant Flux Divisé Flamme Marche Lumière DEL Soufflerie 4.0 fonctionnement de la télécommande ADD TITLE: FONCTIONNEMENT DE LA TÉLÉCOMMANDE fonctionnement de la télécommande A.
  • Page 31: Vitesse Du Ventileur

    fonctionnement de la télécommande vitesse du ventileur Si l’appareil est muni d’une souffl erie, la vitesse de celle-ci peut être °F °F contrôlée par le système de télécommande. La souffl erie compte six (6) vitesses. • Utilisez la touche « mode » pour vous guider vers l’icône de contrôle de la souffl...
  • Page 32: Fonction À L'épreuve Des Enfants

    En suivant les instructions sur le site web http://napoleon.com/efire, installez l’application et appréciez les fonctionnalités de l’app eFire.* * Visitez le site web ou contactez votre détaillant autorisé...
  • Page 33: Changeant Les Piles Dans La Télécommande / Support De Piles Inclus Commutateur

    fonctionnement de la télécommande 4.13 changeant les piles dans la télécommande / support de piles inclus commutateur AVERTISSEMENT • Assurez-vous que l’alimentation électrique et la gaz à l’appareil est éteint. • Assurez-vous que l’appareil est complètement refroidi avant de commencer service. Support de piles inclus commutateur aurait être situé...
  • Page 34: Dégagements Autour De L'appareil

    5.0 dégagements autour de l’appareil clearances around fi replace AVERTISSEMENT • Votre appareil, raccordement gaz/électrique, ventilation et divers composants clés sont cachés derrière le mur. Il est essentiel qu’aucune vis pénètrent ces composants. Non-respect des instructions peut provoquer un fonctionnement incorrect, dommages, blessures, ou feu. Utilisez toujours un localisateur de montants et seulement visser dans les montants.
  • Page 35 dégagements autour de l'appareil Installation affleurant sans un manteau Installation enchâssées 6” min. Support du Support du téléviseur téléviseur 2” min. (3” max. recommendée) Enceinte Enceinte Haut de la bride de Haut de la finition (ouverture de bride de l’appareil) finition (ouverture de Appareil...
  • Page 36: Soins De La Vitre

    maintenance 6.0 entretien AVERTISSEMENT • Coupez l’alimentation en gaz et l’alimentation électrique avant de procéder à l’entretien de l’appareil. • L’appareil peut être chaud. Attendez qu’il soit refroidi avant d’en faire l’entretien. Pour les techniciens qualifi é seulement: • Lors de l’entretien des contrôles, assurez-vous d’identifi er chacun des fi ls avant des débrancher. Une réinstallation incorrecte des fi...
  • Page 37: Entretien

    entretien soins des pièces plaquées Si l’appareil est muni de pièces plaquées, vous devez enlever toutes traces de doigts ou autres marques des surfaces plaquées avant d’allumer l’appareil pour la première fois. Utilisez les nettoyants sans ammoniaque ou à base de vinaigre. Si la surface plaquée n’est pas bien nettoyée avant le premier allumage de l’appareil, elle risque de rester marquée en permanence.
  • Page 38: Pièces De Rechange

    7.0 pièces de rechange replacements AVERTISSEMENT • Omettre de positionner les pièces conformément à ce manuel ou d’utiliser uniquement des pièces spécifi quement approuvées pour cet appareil peut causer des dommages matériels ou des blessures corporelles. Contactez votre détaillant pour les questions concernant les prix et la disponibilité des pièces de remplace- ment.
  • Page 39: Accessoires D'ex36

    8.0 accessoires d’EX36 accessories Réf. No. de Pièce Description En Stock FTEX36BK Garniture de Finition (Noir) FTEX36CH Garniture de Finition (Charbon) ZEX36BK Façade Zen (Noir) ZEX36CH Façade Zen (Charbon) PRPEX36 Panneaux Réfl ecteurs en Porcelaine DBPEX36NS Panneaux Décoratives en Brique (Newport Standard) DBPEX36WH Panneaux Décoratives en Brique (Westminster En Épi) *Parties non illustrés.
  • Page 40: Accessoires D'ex42

    9.0 accessoires d’EX42 accessories Réf. No. de Pièce Description En Stock FTEX42BK Garniture de Finition (Noir) FTEX42CH Garniture de Finition (Charbon) ZEX42BK Façade Zen (Noir) ZEX42CH Façade Zen (Charbon) PRPEX42 Panneaux Réfl ecteurs en Porcelaine DBPEX42NS Panneaux Décoratives en Brique (Newport Standard) DBPEX42WH Panneaux Décoratives en Brique (Westminster En Épi) *Parties non illustrés.
  • Page 41: Guide De Dépannage

    10.0 guide de dépannage symptôme problème solution La flamme du brûleur Système d’évacuation bloqué. Enlever ce qui obstrue. Dans des conditions de froid extrême, est bleue, parasseuse une accumulation de glace peut se former sur la terminaison et et transparente. devrait être enlevé...
  • Page 42: Garantie

    warranty 11.0 garantie Les produtits Napoléon sont fabriqués conformément aux normes strictes du Système de Gestion de la Qualité mondialement reconnu ISO 9001 : 2015. Les produits Napoléon sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par des artisans qualifi...
  • Page 43: Notes

    12.0 notes W415-2001 / 09.27.19...
  • Page 44 À À À T IO ODUITS CONFORT 7200, Route Transcanadienne, Montréal, Québec H4T 1A3 24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8 214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8 103 Miller Drive, Crittenden, Kentucky, USA 41030 Téléphone: 1-866-820-8686 napoleon.com...
