Face avant du CB15 3. INFORMATIONS CONCERNANT L’EXPLOITATION Contrôle local Contrôle à distance Paramètres du système 3.3.1 Paramètres indisponibles par l'intermédiaire de l’CB15/CB155 3.3.2 Paramètres spécifiques à l'CB15/CB155 3.3.3 Affichage Hexa pour PROFIBUS sur l'CB15 4. CODES D’ANOMALIES 5. MISE EN SERVICE Transmission de données sur le PROFIBUS-DP... - Page 2 MODULE PROFIBUS (CB15/CB155) Francais Mode d’emploi Figures Structure des données utiles dans le télégramme PROFIBUS-DP Structure des données utiles dans le télégramme PROFIBUS-DP `Parameter Process Data Object' (types de PPO) Structure des données de paramétrage Exemple d'identifiant de paramètre Exemple de valeur de paramètre...
-
Page 3: Consignes De Sécurité
MODULE PROFIBUS (CB15/CB155) Francais Mode d’emploi Consignes de sécurité ATTENTION Le fonctionnement d'un équipement électrique implique nécessairement la présence de tensions dangereuses sur certaines de ses parties. Le non-respect des consignes de sécurité peut donc conduire à des lésions corporelles ou à des dommages matériels graves. -
Page 4: Vue Generale
Mode d’emploi 1. VUE GENERALE 1.1 Description et Fonctions Le module PROFIBUS (CB15/CB155) est un module qui permet de contrôler un variateur par l'intermédiaire d'un bus sériel PROFIBUS-DP (SINEC L2-DP). Caractéristiques Conserve la capacité d'accéder à l'ensemble des paramètres internes du variateur. - Page 5 L'CB15/CB155 supportent la commande FREEZE et SYNC de PROFIBUS-DP. Une fonction de diagnostic fournit des informations rapides sur l'état actuel de communication. Des informations de diagnostic plus détaillées peuvent être lues directement dans la mémoire de diagnostic du CB15/CB155 par le biais d'un paramètre de diagnostic.
-
Page 6: Raccordement
CB15/CB155 sont alimentées directement par le variateur et ne nécessitent donc aucune alimentation externe. 2.1.1 Installation du CB15 Fixer le CB15 sur la face avant du variateur en faisant correspondre les connecteurs de type D puis en pressant le module sur le variateur. -
Page 7: Connexion Du Câble De Bus
2.2 Connexion du câble de bus 2.2.1 Bornes 2.2.1.1 Bornes CB15 Le branchement du PROFIBUS doit être fait grâce à la prise type D située sur l'avant de l'CB15. Les connexions sur cette prise sont les suivantes: Broche 3 Connexion PROFIBUS P... -
Page 8: Bornes Cb155

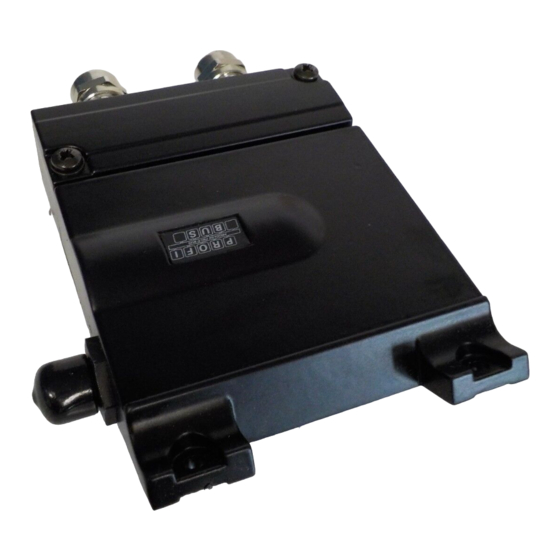

MODULE PROFIBUS (CB15/CB155) Francais Mode d’emploi 2.2.1.2 Bornes CB155 La connexion PROFIBUS sera habituellement effectuée au moyen d’un connecteur T en option 6SE9996-0XA21. Celui-ci est branché au connecteur libre sur le côté du CB155, puis vissé sur la face avant du CB155, ce qui fournit au PROFIBUS les connections d’entrée IN et de sortie OUT. -
Page 9: Compatibilité Électromagnétique
20 cm). Le blindage du câble du bus doit être connecté à une mise à la terre aux deux extrémités. Concernant la CB15, cela est réalisé en utilisant le P-clip fournit avec le module comme indiqué dans la notice d’instruction jointe. -
Page 10: Face Avant Du Cb15
MODULE PROFIBUS (CB15/CB155) Francais Mode d’emploi 2.5 Face avant Figure 2: Face avant du CB15... -
Page 11: Informations Concernant L'exploitation
P928 de la section 3.3.2 pour de plus amples détails) . 3.3 Paramètres du système La configuration de paramètres de base utilisée par l'CB15/CB155 est identique à celle utilisée pour le variateur. Cependant, il est impossible d'accéder à certains paramètres, soit parce qu'ils ne sont pas nécessaires, soit parce qu'ils ont été... -
Page 12: Affichage Hexa Pour Profibus Sur L'cb15
Régler ce paramètre sur `0' et appuyer sur P pour restaurer les valeurs réglages en usine préréglées en usine pour tous les paramètres (sauf P101). 3.3.3 Affichage Hexa pour PROFIBUS sur l’CB15 Plusieurs paramètres PROFIBUS-DP sont affichés en Héxadécimale sur l'afficheur PROFIBUS-DP 7 segments du variateur. -
Page 13: Codes D'anomalies
Mode d’emploi 4. CODES D’ANOMALIES Les codes d'anomalies sont affichés et confirmés sur l'CB15/CB155 de la même manière que sur le variateur. Plusieurs nouveaux codes d'erreur spécifiques au PROFIBUS ont été ajoutés et sont décrits ci-dessous. Vous pouvez trouver des compléments d'information dans la section 5 (Mise en service du PROFIBUS) et dans la section 6 (Recherche d'anomalies du PROFIBUS). -
Page 14: Mise En Service
Valeur du paramètre MCD1: Mot de commande 1 MET1: Mot d'état 1 CPR: Consigne principale MPR: Mesure principale Fig. 3: ‘Parameter Process Data Object’ (types de PPO) Nota Les CB15/CB155 ne supportent que les types de PPO 1 et 3. -
Page 15: Données De Paramétrage (Dpar)
MODULE PROFIBUS (CB15/CB155) Francais Mode d’emploi 5.1.1 Données de paramétrage (DPAR) Le domaine des paramètres peut être utilisé pour contrôler et surveiller les paramètres (lecture/écriture) avec le type PPO 1 uniquement. Identifiant de paramètre (IDP) Mot 1 No. bit: Index de paramètre... - Page 16 MODULE PROFIBUS (CB15/CB155) Francais Mode d’emploi transmission du nombre d'éléments Array contrat non exécutable (avec code d'erreur) l'interface DPAR n'est pas l'entité de commande Codes de réponse (variateur _ maître) Code Signification d'erreur pas de réponse valeur de paramètre non modifiable dépassement de la limite inférieure ou supérieure...
- Page 17 MODULE PROFIBUS (CB15/CB155) Francais Mode d’emploi Valeur de paramètre (VAP) (Mots 3 et 4) La valeur d'un paramètre (VAP) est toujours transmise sur un double-mot (32 bits). Une seule valeur de paramètre peut être transmise par télégramme. La valeur de paramètre codée sur 32 bits se compose de VAP1 (mot de poids fort, mot 3) et de VAP2 (mot de poids faible, mot 4).
-
Page 18: Données Process (Dpro)
`Blocage d'enclenchement'. non significatif Marche par à-coups à droite CB15/CB155: marche par à-coups à droite (seulement en liaison avec le bit 0). Sans marche par à-coups Marche par à-coups à gauche CB15/CB155: marche par à-coups à gauche (seulement en liaison avec le bit 0). - Page 19 MODULE PROFIBUS (CB15/CB155) Francais Mode d’emploi DPRO valides Le maître transmet des données de process valides. DPRO invalides Les données process venant du maître ne sont pas valides. libre libre libre Droite Marche à droite Gauche Marche à gauche libre...
-
Page 20: Mot D'état (Met)
MODULE PROFIBUS (CB15/CB155) Francais Mode d’emploi 5.1.2.2 Mot d'état (MET) Le mot d'état coincide avec la spécification du profil PROFIBUS `Entraînement à vitesse variable' |3|. Esclave -> Maître No. bit 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 Mot d'état... -
Page 21: Consigne Principale (Cpr)
La normalisation de cette valeur est réalisée comme pour la consigne (voir chapitre 5.1.2.3) . 5.1.3 Time-out pour télégrammes Lors de l'établissement de la communication, le maître PROFIBUS-DP transmet au CB15/CB155 une valeur pour le temps enveloppe t WD servant à la surveillance des télégrammes. Suivant la valeur transmise, la surveillance est activée ou désactivée au niveau du CB15/CB155. -
Page 22: Réglages Au Niveau Du Maître Profibus-Dp
PROFIBUS-DP (par ex. COM ET 200 V4.x). Les deux fichiers sont inclus sur le disque souple fourni avec l'CB15/CB155. Le fichier permanent du module (SIEM8046.GSD) alors que le fichier descriptif (SI8046AX.200, SI8046TD.200) est un fichier ASCII. -
Page 23: Recherche D'anomalies
F030 et F033. 6.1 Paramètres de diagnostic L'CB15/CB155 inscrit des informations de diagnostic dans une mémoire tampon à des fins d'assistance à la mise en service et de maintenance. Ces informations de diagnostic peuvent être lues par le biais du paramètre indexé... - Page 24 (Compteur: écoulement du temps enveloppe) Est incrémenté de 1 lors de l'écoulement du temps enveloppe. P880.12 (Adresse du maître PROFIBUS) Adresse du maître PROFIBUS qui a paramétré l'CB15/CB155. P880.13 (Etat esclave) Miroir de l'état du logiciel: logiciel non encore initialisé.
-
Page 25: Diagnostics Avec Un Maître Classe
ET 200 sont incluses dans le manuel du logiciel COM ET 200. Notez que le maître Classe 2 peut également être utilisé sans que l'IM308B/C soit validé sur le bus. Le maître Classe 2 peut également être connecté directement sur le connecteur type D de l'CB15/CB155 le cas échéant. ATTENTION Lors de l'utilisation d'un maître Classe 2 pour contrôler un module esclave, le contrôleur de séquence...
