MANUEL D'INSTALLATION, DE MAINTENANCE ET D'ESSAI
Poste de contrôle FireLock NXT™ à préaction
avec actionneur électrique/pneumatique Série 767
SÉRIE 769
(À DOUBLE SÉCURITÉ, DÉCLENCHEMENT ÉLECTRIQUE/PNEUMATIQUE)

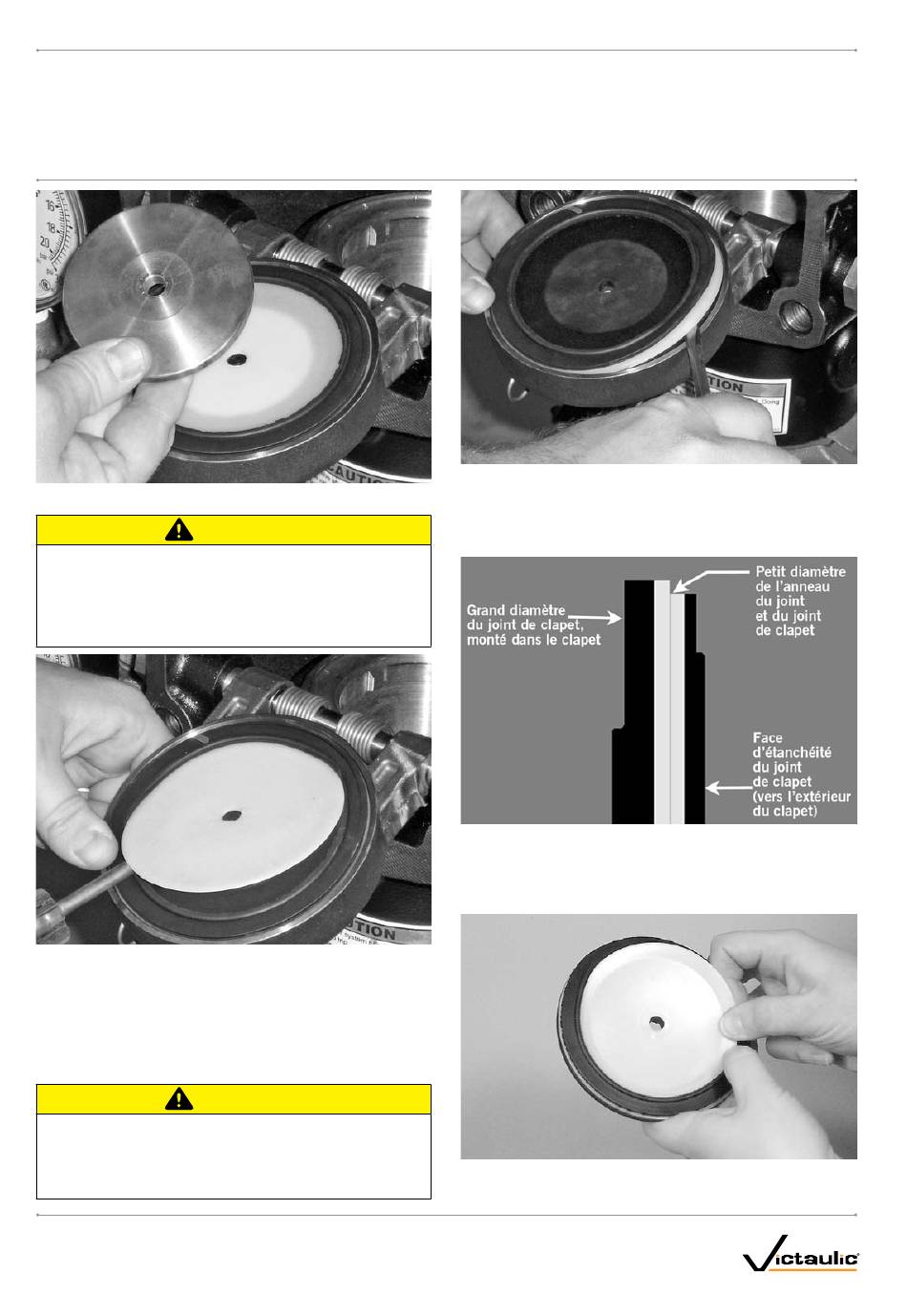

3. Déposez le disque de maintien du joint.
ATTENTION
•
N'utilisez PAS de levier dans le trou central pour détacher
la rondelle de joint du joint de clapet.
Le non-respect de cette instruction pourrait endommager la
rondelle de joint, affecter l'étanchéité du clapet et provoquer
des fuites dans le poste de contrôle.
4. Utilisez un levier pour soulever le bord de la rondelle de joint
de l'intérieur du joint de clapet, comme illustré ci-dessus.
N'UTILISEZ PAS DE LEVIER DANS LE TROU CENTRAL POUR
EXTRAIRE LA RONDELLE DE JOINT.
5. Retirez la rondelle de joint du joint de clapet. Séchez complète-
ment l'humidité éventuellement présente sous la rondelle et sur le
joint de clapet.
ATTENTION
•
N'utilisez que des pièces de rechange fournies par Victaulic.
Le non-respect de cette instruction peut entraîner un fonc-
tionnement incorrect du poste de contrôle, avec pour consé-
quence des dégâts matériels.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE LA SOCIÉTÉ VICTAULIC. © 2007 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS. IMPRIMÉ AUX ÉTATS-UNIS.
I-769P-EPA-FRE_32
6. Utilisez un levier pour soulever le joint de clapet et l'anneau
du joint hors du clapet. Inspectez le joint de clapet. S'il est usé
ou déchiré, remplacez-le par un joint de clapet neuf fourni par
Victaulic. Pour remplacer l'ensemble de joint de clapet par un
nouvel ensemble, passez directement au point 7.
6a. Pour réutiliser le même ensemble de joint de clapet après
avoir déposé l'anneau du joint à l'étape précédente: Réinsérez
l'anneau du joint avec précaution sous la lèvre extérieure du joint
de clapet. Veillez à tourner le petit diamètre de l'anneau du joint
vers la surface d'étanchéité du joint de clapet.
7. Insérez avec précaution la rondelle de joint sous la lèvre
d'étanchéité du joint.
I-769P-EPA-FRE
RÉV_C
