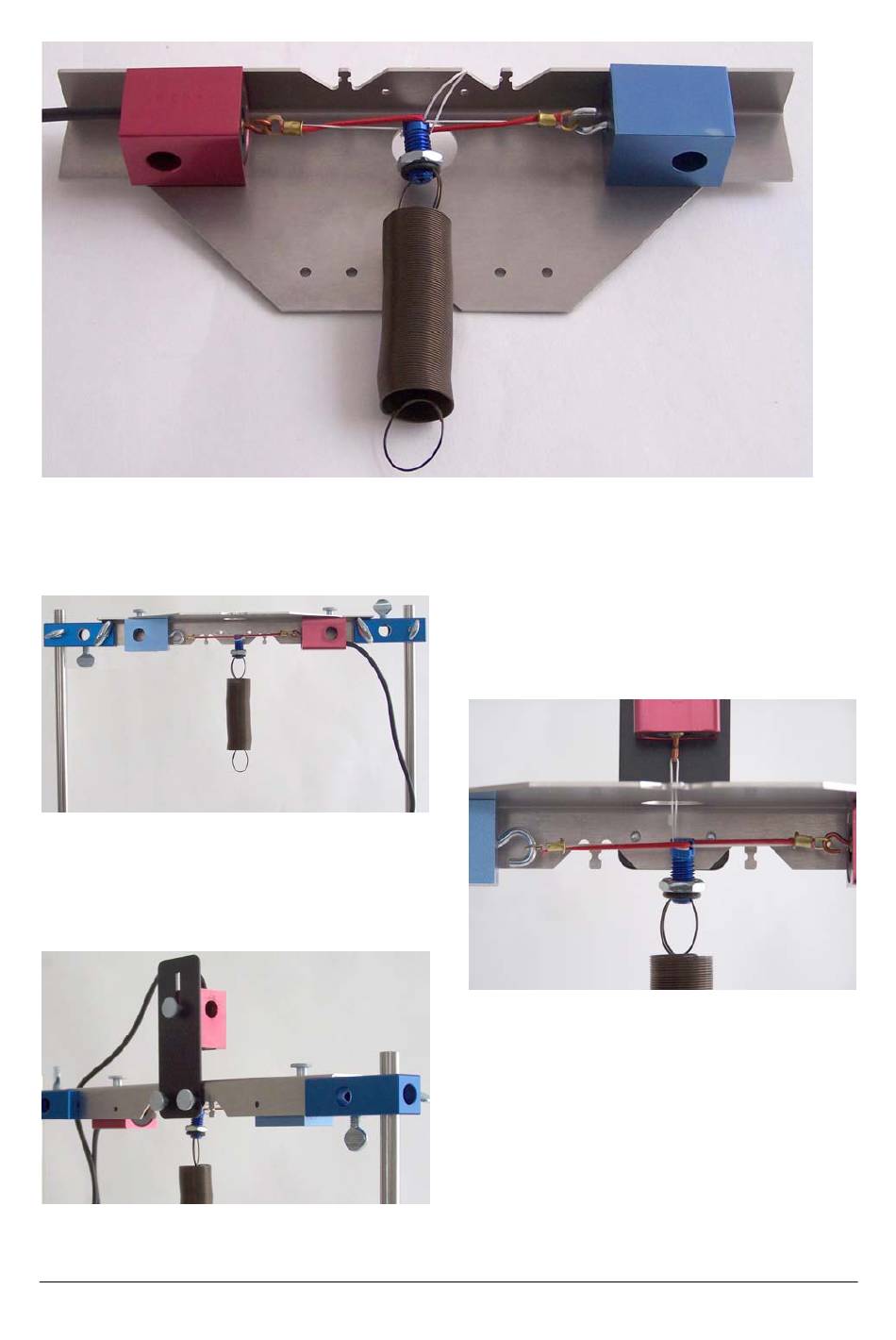

Fig. 2 Montagem do grupo de montagem de mola
• Fixar a transversal nas fendas das duas
mangas duplas.
Fig. 3 Montagem da transversal no suporte
• Aparafusar o segundo sensor de força na
posição inferior na chapa vertical e fixá-lo na
travessa.
Fig. 4 Montagem do sensor vertical
• Enganchar o laço do grupo de montagem de
molas no gancho do sensor de força vertical
e, com o parafuso borboleta solto, empurrar
o sensor para cima até que o laço esteja
levemente esticado (a corda vermelha do
grupo de montagem de molas tem que
passar justo entre os ganchos).
Fig. 5 Grupo de montagem completamente montado
• Pendurar o corpo de rotação com gancho
de arame no olhal inferior da mola.
• Conectar os sensores de força nas entradas
dos canais A e B do painel amplificador
MEC.
• Ligar as saídas com o osciloscópio e iniciar
a experiência.
