3B SCIENTIFIC PHYSICS 1001041 Instructions D'utilisation

3B SCIENTIFIC ® PHYSICS
Moteur à courant continu 12 V à rotor sans fer 1001041
Instructions d'utilisation
09/15 DML/ALF
1. Consignes de sécurité

Ne pas dépasser les paramètres de
service maximum admissibles (cf. point 3).
Les cheveux longs, les vêtements flottants
ainsi que les bijoux risquent de se prendre
dans les parties tournantes et de s'y enrouler.

Afin de parer à ce danger, les personnes
ayant les cheveux longs devront porter
une résille.

Ôter tout vêtement ou bijou inapproprié.
En cas d'utilisation de la poulie et de la
courroie de transmission, il existe un risque
supplémentaire de coincement des doigts, par
exemple, entre la courroie et la poulie.

Ne pas toucher les pièces rotatives du
montage expérimental.
Le moteur peut également être utilisé comme
générateur.

A cet état de fonctionnement, ne pas
brancher d'alimentation aux douilles de
connexion
2. Description

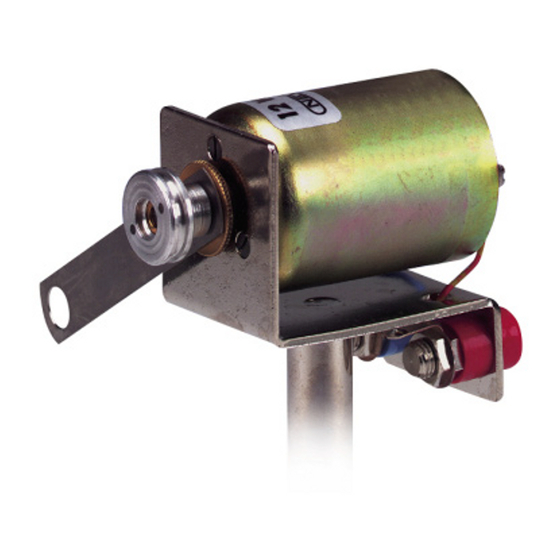

Le moteur est un petit moteur CC compact,
équipé d'un rotor sans fer et sert comme unité
d'excitation dans
scolaires dans les domaines de la mécanique,
de la théorie des oscillations et de l'électricité
et peut également
générateur d'impulsions. Son moment d'inertie
réduit associé à un couple de démarrage élevé
entraîne un temps
L'aimant permanent robuste dont est équipé le
stator permet un rendement particulièrement
élevé. La conception spéciale du collecteur et
des balais garantit, en association avec les
paliers lisses, une longue durée de service et
de faibles bruits de roulement.
L'essieu du moteur est équipé d'une douille
filetée sur laquelle est vissé un enrouleur de
cordon. Celui-ci permet également de fixer les
poulies et le levier sur l'essieu en vue de
l'amorçage d'oscillations et d'ondes.
Le moteur est rattaché à une tôle de retenue
coudée dotée d'un manche. Des douilles de
connexion 4 mm sur la tôle de retenue servent
1
1 Levier
2 Enrouleur de cordon
3 Tôle de retenue
4 Manche
5 Moteur
6 Douille 4 mm
le cadre d'expériences
être utilisé comme
d'accélération court.
