3B SCIENTIFIC PHYSICS FG100 Instructions D'utilisation

3B SCIENTIFIC ® PHYSIQUE

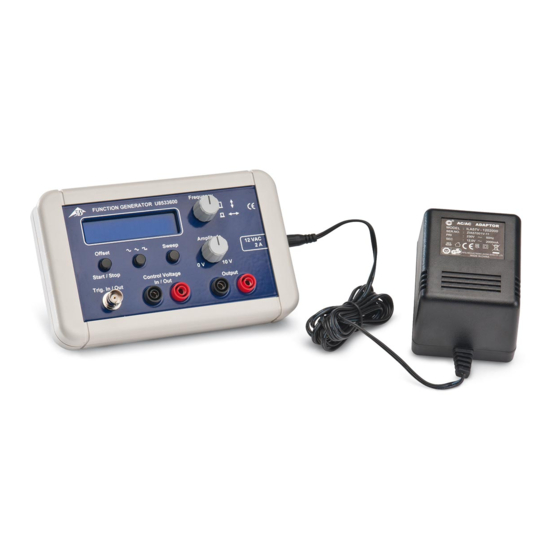

Générateur de fonctions FG100 (230 V, 50/60 Hz)
Générateur de fonctions FG100 (115 V, 50/60 Hz)
1009956 (115 V, 50/60 Hz)
1009957 (230 V, 50/60 Hz)
Instructions d'utilisation
11/12 SD/ALF
Le générateur de fonctions FG100 satisfait aux dis-
positions de sécurité pour les appareils électriques
de mesure, de commande, de réglage et de labora-
toire d'après la norme DIN EN 61010, 1ère partie. Il
est prévu pour être exploité dans des pièces sèches
convenant à des équipements électriques.
En cas d'utilisation conforme, l'exploitation sûre de
l'appareil est garantie. En revanche, la sécurité n'est
pas garantie si l'appareil n'est pas commandé dans
les règles ou manipulé sans attention.
S'il s'avère qu'une exploitation peu sûre n'est plus
possible (par ex. en présence de dommages appa-
rents), mettez l'appareil immédiatement hors ser-
vice.

N'exploitez l'appareil que dans des locaux secs.

N'utilisez l'appareil qu'avec l'alimentation enfi-
chable fournie.

N'appliquez aucune tension externe aux sorties.
1. Consignes de sécurité

Ne pas dépassez la tension d'entrée de 5 V pour
la tension de commande et le déclenchement.
Les fréquences élevées et les formes de signaux à
ondes harmoniques élevées, peuvent produire des
ondes électromagnétiques qui risquent de perturber
les autres appareils situés à proximité.

S'assurer qu'aucun autre appareil n'est perturbé.

Le cas échéant, utiliser brièvement un généra-
teur de fonctions FG100.

Ne pas dépasser la longueur maximale du cor-
don d'expérimentation de 5 m.
1
1 Affichage (écran)
2 Touche de réglage offset et
touche de mise en marche/ar-
rête du balayage
3 Entrée/ sortie de déclenche-
ment de la douille BNC
4 Touche de réglage de la
forme du signal
5 Entrée tension de commande
/ Sortie rampe
6 Touche de sélection du mode
balayage
7 Prise de sortie
8 Régulateur d'amplitude
9 Douille creuse pour alimenta-
tion enfichable
10 Générateur d'impulsions rota-
tif
