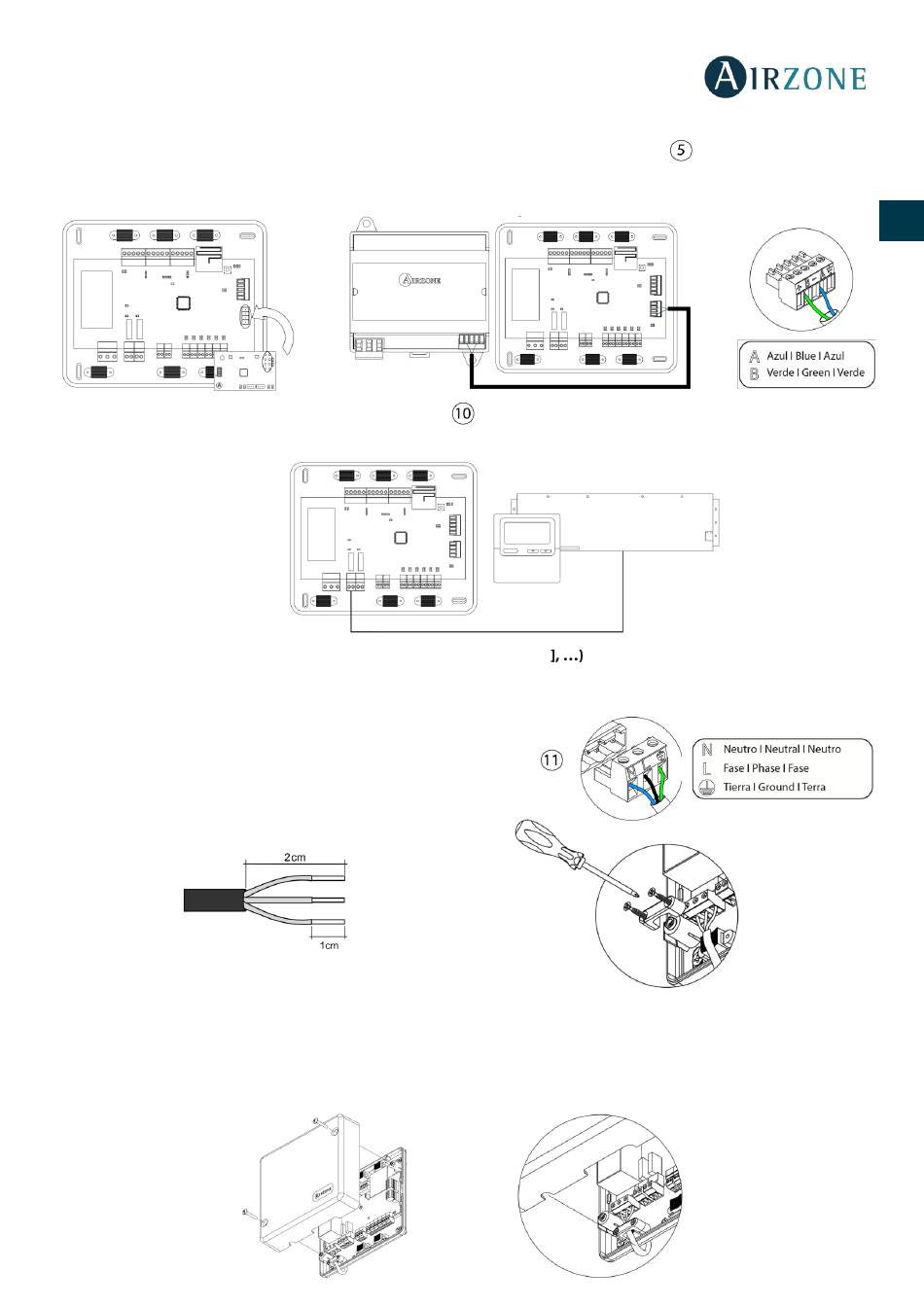

3.- Conexión con equipo de conducto
- Mediante pasarela: Conecte la pasarela a la central de sistema en el puerto de máquina
de conducto, siga las indicaciones de la ficha técnica de la pasarela. Se recomienda instalar el termostato del
equipo. Para la conexión de pasarelas de carril DIN, utilice cable Airzone 2x0,22 mm
- Mediante paro-marcha: Utilice el relé de la central
indicaciones del fabricante. I
4.- Otros periféricos (AZCE6OUTPUT8, AZX6CCP, AZX6WEBSCLOUD [C/R
Para la conexión y configuración de otros periféricos, siga las instrucciones indicadas en la ficha técnica de los mismos.
5.- Alimentación del sistema
Alimente a 110/230 Vac la central de sistema por la entrada de alimentación
y los elementos de control que necesiten alimentación externa. Para ello utilice
cable de 3x1,5 mm². Fije los cables en la torreta de la central para mayor
seguridad.
Importante: En el cableado de alimentación externo del sistema deberá incorporarse, según la reglamentación local y nacional
pertinente, un interruptor principal u otro medio de desconexión que tenga una separación constante en todos los polos. El
sistema se reiniciará automáticamente si se apaga la alimentación principal. Utilice un circuito independiente del equipo a
controlar para la alimentación del sistema.
Recuerde: Una vez realizadas todas las conexiones, asegúrese de colocar correctamente la tapa de la central de sistema.
