6. Alignez les vis de l'assemblage pour carte adaptatrice sur l'emplacement et la grande orifice
sur le connecteur de la carte.
7. Appuyez et tenez le levier de verrouillage bleu de la carte adaptatrice. Voir la lettre A dans
l'illustration ci-dessous.
8. Posez le connecteur sur les broches de retenue.
9. Faites glisser le connecteur pour carte adaptatrice vers la droite.
10. Relâchez le levier bleu.

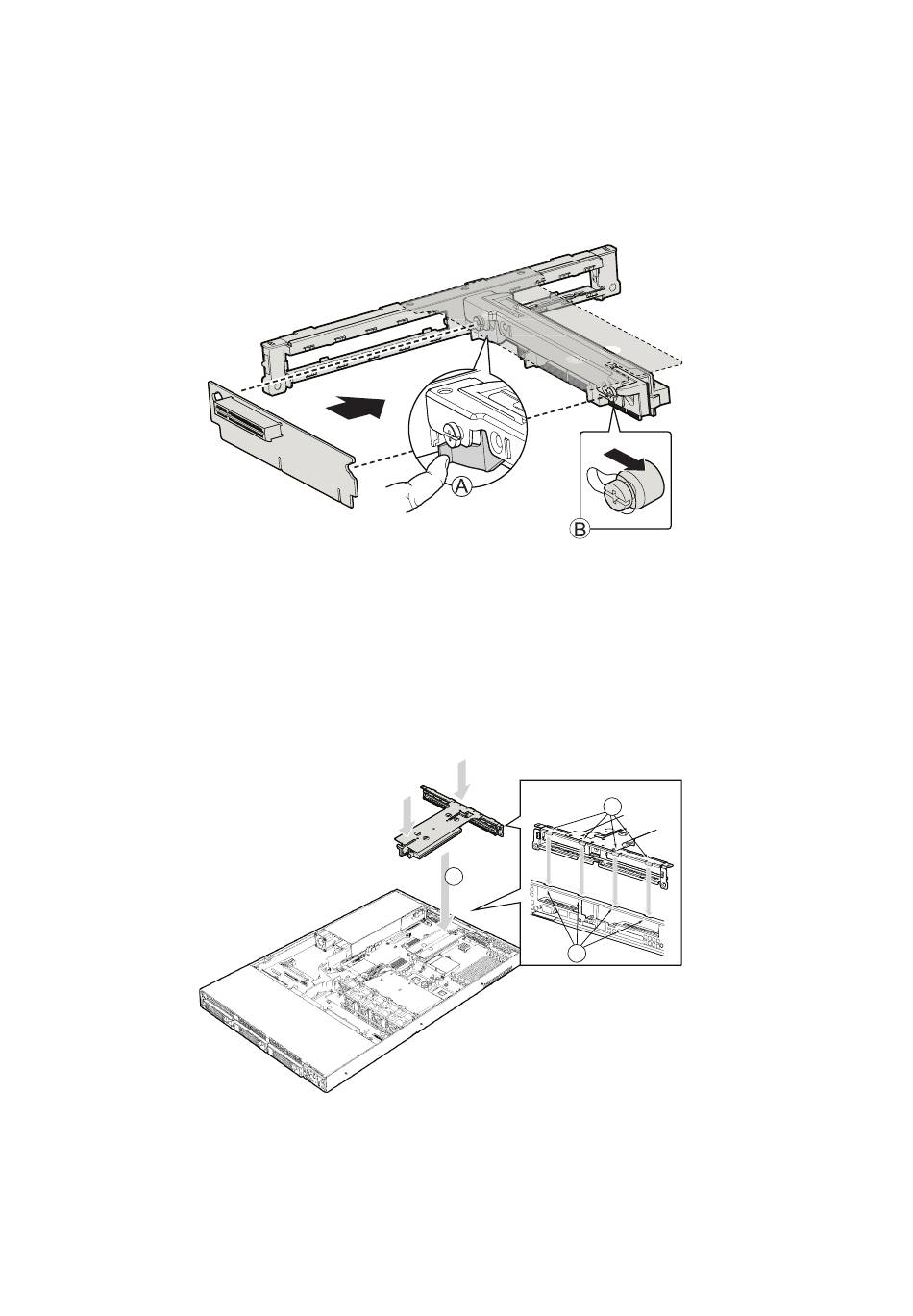

Figure 15. Installing an Add-in Card Connector into the PCI Riser Assembly
a
11. Insérez une carte d'extension PCI, le cas échéant. Pour plus d'informations, reportez-vous au
chapitre Installation d'une carte d'extension PCI.
12. Placez l'assemblage de la carte adaptatrice sur les emplacements PCI de la carte serveur (A),
en alignant les quatre crochets (B) sur les quatre emplacements de l'arrière du châssis (C).
13. Poussez l'assemblage jusqu'à ce qu'il soit bien en place.
Figure 16. Insertion de l'assemblage pour carte adaptatrice PCI dans le châssis
a
14. Fixez le couvercle du châssis.
15. Branchez tous les périphériques et le câble d'alimentation au serveur.
28
B
A
C
Installation et mise à jour du matériel
