E6
8
I motori asincroni assorbono dalla rete
potenza elettrica "apparente" costituita in
parte da potenza "attiva" ed in parte da
potenza "reattiva"; quest'ultima serve alla
magnetizzazione del motore e non può
essere tecnicamente soppressa.
Il rapporto fra «potenza attiva» e «potenza
apparente» costituisce il «fattore di
potenza», o cos ϕ.
La potenza reattiva assorbita sulla linea
può essere ridotta, in base alle norme
vigenti, modificando lo sfasamento tra
c o r r e n t e a s s o r b i t a e l a t e n s i o n e d i
alimentazione. Ciò dovrà essere realizzato
u t i l i z z a n d o
o p p o r t u n a
condensatori di potenza.
Esempio:
Potenza attiva motore Pa = 20 kW
Fattore di potenza disponibile cos ϕ
Fattore di potenza richiesto cos ϕ
Fattore moltiplicativo da nomogramma c = 0,54
Potenza del condensatore di rifasamento Pc
Pc = Pa x c = 20 x 0,54 = 10,8 kVAR
48
www.EconomO.fr
- Tel.: 02.43.70.45.36 -
Compensazione della potenza reattiva
Reactive power compensation
Compensation de la puissance reactive
Asynchronous motors absorb, from the main,
"apparent" electrical power which is partly "active"
power, and partly "reactive" power; the latter is
used for motor magnetization and cannot be
technically eliminated.
The ratio of «active power» to «apparent
power» forms the «power factor» or cos ϕ.
The absorbed reactive power on the line can
be reduced, according with the current rules,
modifying the phase displacement between
absorbed current and supply tension.
Everything must be realised using an
appropriate power capacitors battery.
b a t t e r i a
d i

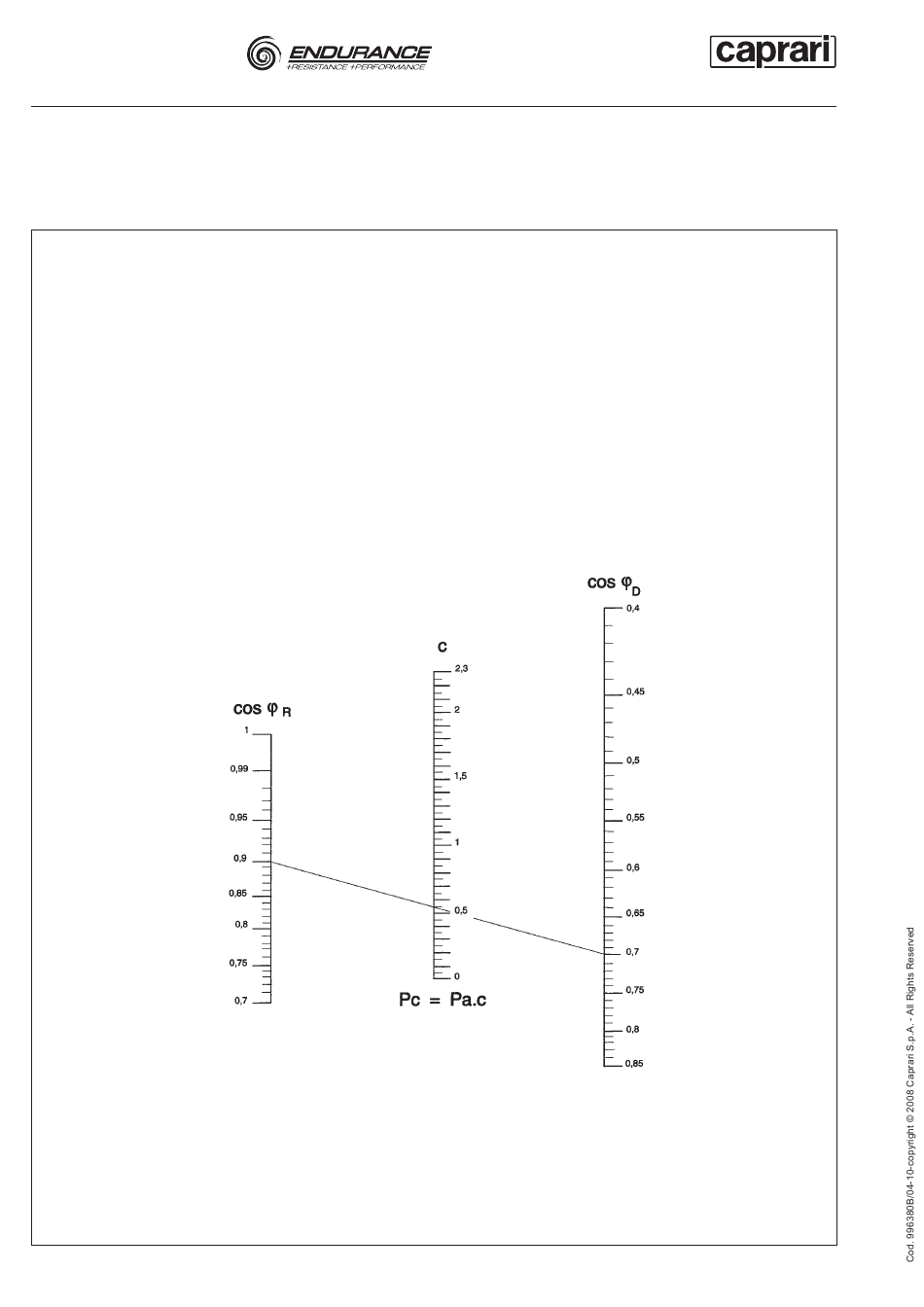

Nomogramma per la determinazione della potenza Pc [kVAR] dei condensatori di rifasamento.
Nomogram for determining Pc power [kVAR] of phase-shift capacitors
Nomogramme pour la détermination de la puissance Pc [kVAR] des condensateurs de rattrapage.
Example:
Electrical input (active) Pa motor = 20 kW
Available power factor cos ϕ
= 0,7
D
Required power factor cos ϕ
= 0,9
R
Multiplying factor (from nomogram) c = 0,54
Phase-shift capacitor power Pc
Pc= Pa x c = 20 x 0,54 = 10,8 kVAR
- Tel.: 02.43.70.45.36 -
ventes@economo.fr
- Fax : 09.56.80.08.74
ELETTROPOMPA SOMMERSA
ELECTRIC SUBMERSIBLE PUMP
ELECTROPOMPE IMMERGEE
Les moteurs asynchrones absorbent sur le
réseau une puissance électrique "apparente"
constituée en partie d'une puissance "active" et
en partie d'une puissance "réactive".
Cette dernière sert à la magnétisation du moteur
et ne peut pas être techniquement supprimée.
Le rapport entre «puissance active» et
«puissance apparente» constitue le «facteur
de puissance ou cos ϕ».
La puissance réactive absorbée sur la ligne
peut être réduite, selon les normes en vigueur,
en modifiant le déphasage entre courant
absorbée et tension d'alimentation. Ceci
devra être réalisé en utilisant une adéquate
batterie des condensateurs de puissance.
Exemples:
Puissance absorbée (active) du moteur Pa = 20 kW
= 0,7
Factor de puissance disponibile cos ϕ
D
= 0,9
Factor de puissance recherchée cos ϕ
R
Facteur multiplicatif (du monogramme) c = 0,54
Puissance des condensateurs Pc
Pc = Pa x c = 20 x 0,54 = 10,8 kVAR
ventes@economo.fr
- Fax : 09.56.80.08.74
= 0,7
D
= 0,9
R
