4 Configuration

4.1 Panneau de commande

Raccorder électriquement l'unité à l'alimentation électrique à l'aide de la prise incluse et vérifier que le
démarrage se fait correctement.
Le panneau de commande permet d'effectuer les réglages nécessaires
Un panneau de commande externe peut être connecté à la partie supérieure de la centrale.

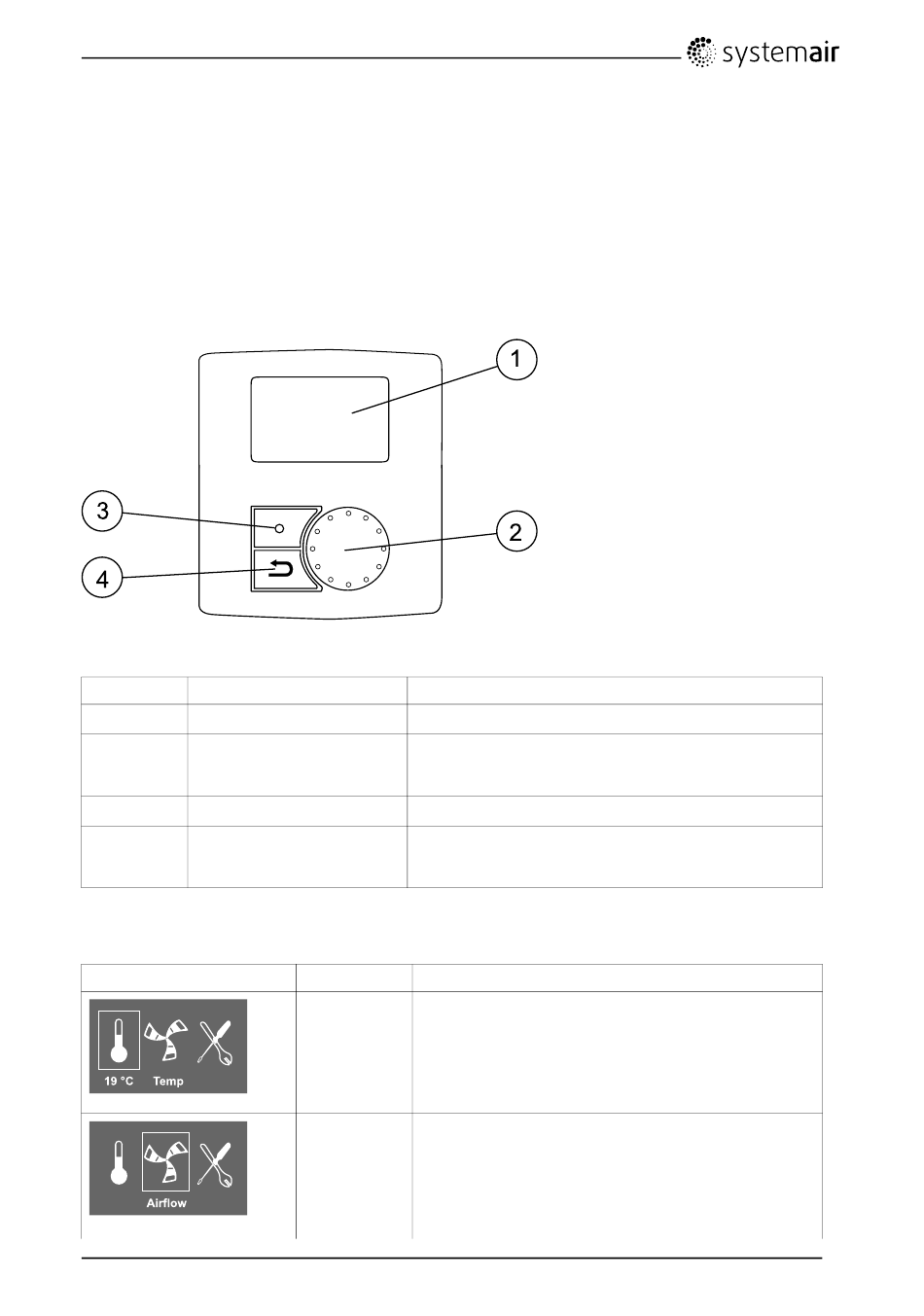

Le schéma ci-dessous décrit le panneau de commande.
Fig. 2 Panneau de commande
Position Description
1
Écran
2
Molette de SÉLECTION
3
Touche ENTRÉE
4 Touche RETOUR
4.1.1 Symboles affichés
Symbole
SAVE VTC 700
2075815
Explication
Affichage des symboles, menus et paramètres
Tourner la molette vers la gauche ou la droite pour
naviguer dans les menus ou modifier les paramètres et
valeurs.
Permet de confirmer les choix du menu et des paramètres
Appuyer sur cette touche pour remonter dans les menus,
annuler une modification de paramètre initialisée et
revenir à la valeur d'origine.
Description Explication
Temp Indique le point de consigne actuel de la température de
l'air de soufflage (symbole vide au symbole plein).
Tourner la molette SÉLECTION pour choisir la
température.
Appuyer sur ENTRÉE pour enregistrer les paramètres.
Débit d'air Représente le débit d'air actuel. Le débit d'air peut être
réglé manuellement sur 5 niveaux : Arrêt, Lent, Nom,
Rapide et Auto.
Tournez le bouton SÉLECTION pour choisir le débit d'air.
Appuyez sur ENTRÉE pour enregistrer le paramètre.
