SAVE VTR 300/B Installation et maintenance Document traduit de langlais | 2114755 · A002...
Page 2
Ceci est valable également pour les produits déjà commandés, pourvu que les spécifications convenues ne s’en trouvent pas affectées. Systemair n'est en aucun cas responsable ou lié par la garantie si ces instructions ne sont pas respectées lors de l'installation ou de l'entretien.
Sommaire Déclaration de conformité .........1 Symboles courants ....... 13 Aperçu du menu ........14 Mise au rebut et recyclage ........2 Écran d'accueil ........15 Avertissements ..........2 9.5.1 Modes Utilisateur ..... 15 Informations concernant ce document ....2 9.5.2 Réglages de la Informations produit ........2 température......
Page 4
Sommaire 11.3 Contrôle de la température..... 45 11.3.1 Pré-chauffage électrique en gaine........45 11.3.2 Batterie eau chaude interne........46 11.3.3 Batterie eau chaude en gaine........48 11.3.4 Batterie eau glacée en gaine........49 11.3.5 Batterie Change Ove pour la fonction Batterie chaude/Batterie froide ........
: Centrale double-flux avec échangeur de chaleur : SAVE VTR 300/B (La déclaration s’applique exclusivement au produit dans l’état où il a été livré et installé sur site conformément aux ins- tructions jointes.

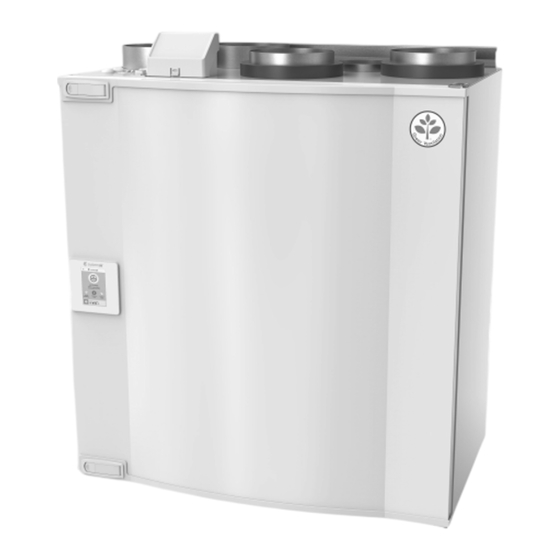

SAVE VTR 300/B fournit de l'air extérieur filtré aux pièces à vivre et de l'air d'extraction en provenance des salles de bain, cuisines et salles d'eau. SAVE VTR 300/B est équipée d'une batterie de réchauffage électrique 1670 W .
Informations produit | Modèle gauche et droite. Il existe deux options de modèle : un modèle Droit (D) et un Gauche (G). Les modèles se différencient par le positionne- ment de leurs composants internes et la sortie d'air de soufflage qui est située sur le côté gauche de l'unité (G) et sur le côté...
-25°C, la rosée commencera à s’accumuler à partir de 34 % d’humidité relative. Transport et stockage Pendant le transport et le stockage, protéger le SAVE VTR 300/B pour éviter d’endommager les panneaux, etc. Couvrir l’équipement pour éviter tout dégât aux composants internes résultant d’une infiltration de poussière, de pluie ou de neige.
Informations produit | Caractéristiques techniques 5.5.1 Dimensions et poids, modèle G Fig. 1 Dimensions de l’appareil version gauche * Raccordements de la batterie à eau. ** Évacuation des condensats. *** Hauteur avec support de montage L’appareil pèse 66 kg. 2114755 | A002...
| Informations produit 5.5.2 Dimensions et poids, modèle D Fig. 2 Dimensions de l’appareil version droite * Raccordements de la batterie à eau. ** Évacuation des condensats. *** Hauteur avec support de montage L’appareil pèse 66 kg. 2114755 | A002...
Informations produit | 5.5.3 Raccordement des gaines Fig. 3 Raccordement des gaines Position Description Modèle droit (le raccordement pour l'air de soufflage est situé du côté droit de la centrale vue de devant) Modèle gauche (le raccordement pour l'air de soufflage est situé du côté gauche de la centrale vue de devant) Symbole Description...
| Installation 5.5.4.1 Air de soufflage, filtre de type G3/Coarse 60% 5.5.4.2 Air d'extraction, filtre de type G3/Coarse 60% 5.5.5 Consommation électrique et fusibles Batterie de chauffage 1670 W 176 W Ventilateurs 1846 W Consommation électrique totale Fusible 10 A Installation Cette partie décrit comment installer l'appareil correctement Pour assurer un fonctionnement correct et sans problème, il est très important d'installer la centrale selon ces instructions.
SAVE VTR 300/B est livrée avec un câble d'environ 1 m et une prise adaptée à une alimentation de 230 V, une prise terre monophasée est située dans la partie inférieure de la centrale.
(1) de la centrale. Fig. 4 Emplacement du circuit imprimé Disposition de la carte de régulation principale SAVE VTR 300/B est équipé avec une régulation intégrée et un câblage interne. 2114755 | A002...
Page 15
Raccordement électrique | Ce schéma illustre la carte de régulation. Pour plus d’informations, reportez-vous au schéma de câblage. Fig. 5 Raccordements de la carte de régulation Repère Description Carte de régulation Raccordement au boîtier de raccordements externe Bornes pour batterie électrique Bornes du TRIAC Bornes d'alimentation secteur Bornes d'alimentation électrique du ventilateur d’extraction d'air...
| Avant de démarrer le système Repère Description Sortie analogique 1 - Echangeur de chaleur rotatif (appareils VSR, VTR)/Régulation du registre de bypass (appareils VTC) Bornes signal de pilotage du ventilateur d’extraction d'air Bornes signal de pilotage du ventilateur de soufflage Raccordements externes (bornier déporté) Les raccordements externes à...
Configuration Généralités SAVE VTR 300/B est équipé d’une commande déportée à écran tactile LCD, plus simplement connue sous le nom d’in- terface homme-machine ou HMI. L'écran tactile fournit des informations sur l'état actuel de l’appareil et permet de contrôler toutes les fonctions du système.
| Configuration Aperçu du menu A. Retour à l'écran d'accueil B. Informations de base en lecture seule sur l’appareil C. Alarmes actuellement actives et historique des alarmes D. Configurer et vérifier le programme hebdomadaire E. Vérifier et modifier le temps restant jusqu'au changement de filtre F.
Configuration | Écran d'accueil Le fait de toucher l’icône d'accueil (pos. A) dans la liste de menus déroulants (pos. 1) vous renvoie systématiquement à l’écran d'accueil après la mise en service. 1. Liste des menus déroulants 2. Mode utilisateur actif 3.
| Configuration 9.5.1.2 Modes temporaires Les modes temporaires sont actifs uniquement pendant une durée déterminée, sauf s’ils sont interrompus par des mo- des utilisateur actifs, des fonctions utilisateur activées ou des alarmes : Icône Texte Description Règle la vitesse des ventilateurs de soufflage et de reprise sur Bas lorsque les locaux sont inoccupés pendant longtemps.
