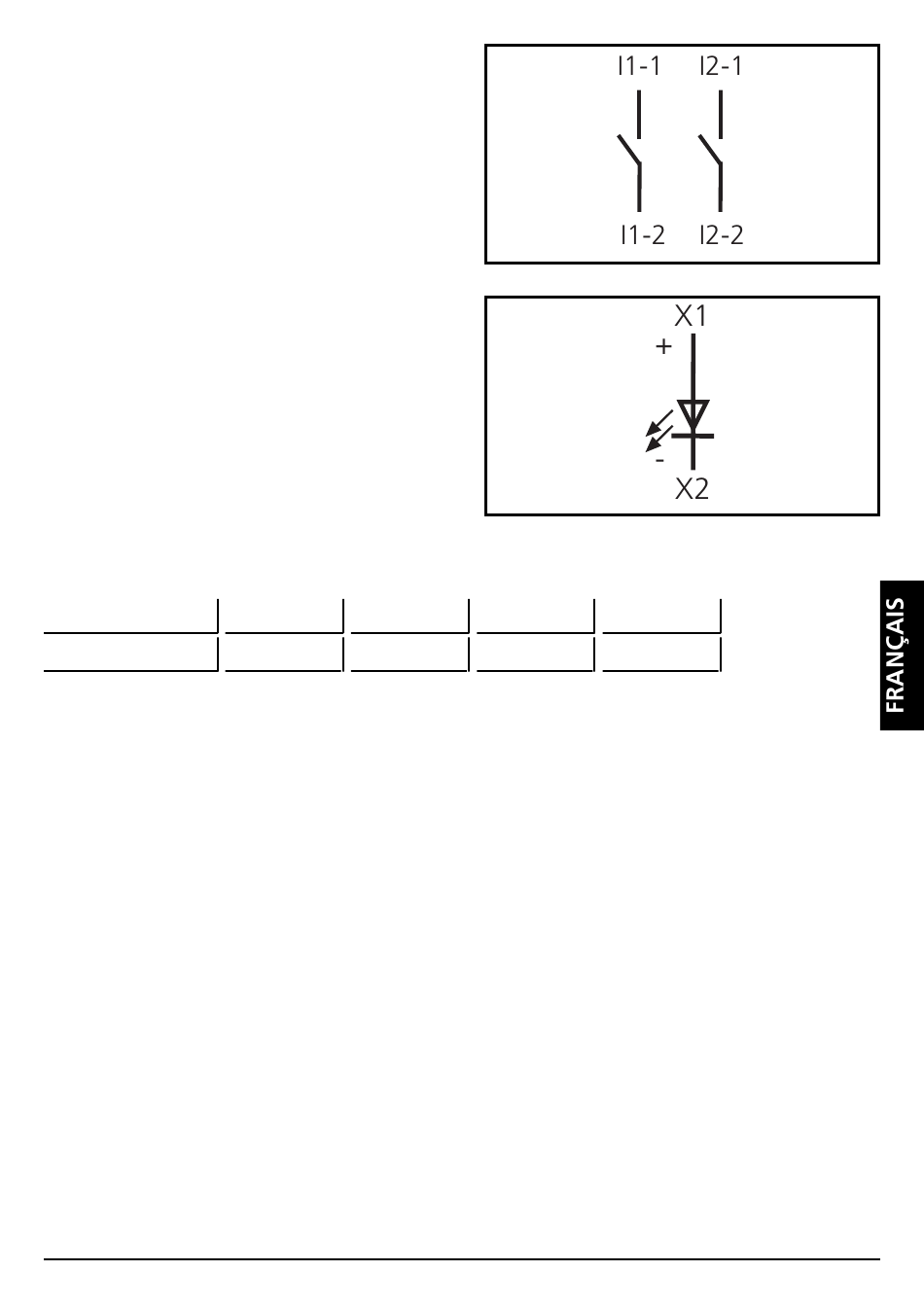

Schéma de branchement
A+ :
AS-i +
A- :
AS-i -
I1-1/I1-2
I2-1/I2-2 : entrée de commutation
contact mécanique I1 / I2
LED 1 :
indication de commutation
entrées I1, I2
LED 2 :
AS-i, FAULT
X1-X2 :
sortie LED externe
Bits de données
Bit de donnée
In/Out
Adressage
Le circuit imprimé monté et câblé peut être adressé par l'unité d'adres-
sage AC1144 via le câble (E70032).
Affecter une adresse disponible entre 1A/1B et 31A/31B. L'adresse
définie lors de la livraison est 0.
Si un esclave avec le mode d'adressage étendu est utilisé en combinai-
son avec un maître de la première génération (version 2.0), le
paramètre P3 doit être à 1 et le bit de sortie D3 doit être à 0*. Le bit
de sortie D3 et le bit de paramètre P3 ne doivent pas être utilisés.
Si un esclave avec le mode d'adressage étendu est utilisé en combinai-
son avec un maître de la première génération (version 2.0), une adresse
entre 1A et 31A doit être affectée à cet esclave.
D0
D1
I-1/O-1
I-2
D2
D3
-
-
*
réglage par défaut
9
