BFT LUX Instructions D'utilisation Et D'installation

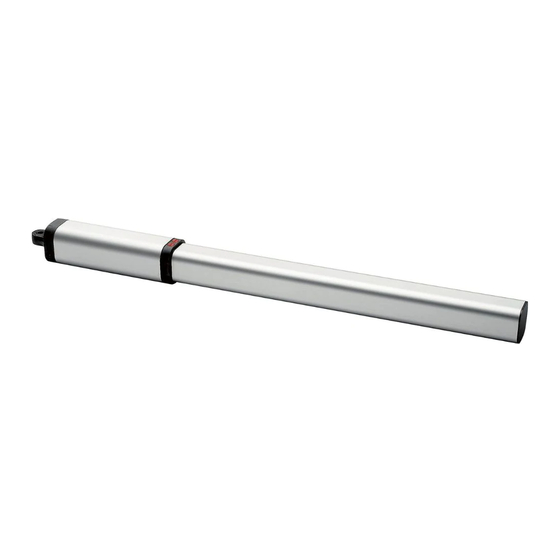

Automations a piston pour portails battants
Masquer les pouces Voir aussi pour LUX:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 12

Liens rapides

Télécharger ce manuel
AUTOMAZIONI A PISTONE PER CANCELLI A BATTENTE
I
PISTON AUTOMATIONS FOR SWING GATES
GB
AUTOMATIONS A PISTON POUR PORTAILS BATTANTS
F
HYDRAULISCHER DREHTORANTRIEB
D
AUTOMATIZACIONES A PISTON PARA PORTONES CON BATIENTE
E
AUTOMATIZAÇÕES A PISTÃO PARA PORTÕES COM BATENTE
P
ISTRUZIONI D'USO E DI INSTALLAZIONE
INSTALLATION AND USER'S MANUAL
INSTRUCTIONS D'UTILISATION ET D'INSTALLATION
GEBRAUCHS-UND MONTAGEANLEITUNG
INSTRUCCIONES DE USO Y DE INSTALACION
INSTRUÇÕES DE USO E DE INSTALAÇÃO
Via Lago di Vico, 44
36015 Schio (VI)
Tel.naz. 0445 696511
Tel.int. +39 0445 696533
Fax 0445 696522
Internet: www.bft.it
E-mail: sales@bft.it
D811035 ver. 05 15-01-07
8
027908
1 1 1 7 4 6
LUX
