Manuel d'utilisation

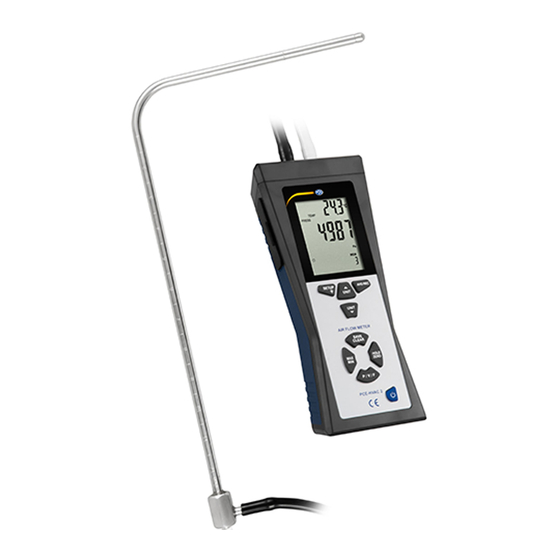

PCE-HVAC 2 | Manomètre avec tube de Pitot
Les manuels d'utilisation sont disponibles dans les suivantes
langues : anglais, français, italien, espagnol, portugais, hollandais,
turque, polonais, russe, chinois.
Vous pouvez les télécharger ici : www.pce-instruments.com.
Dernière modification : 31 octobre 2022
v1.0
© PCE Instruments
Publicité
Table des Matières
Manuels Connexes pour PCE Instruments PCE-HVAC 2
Sommaire des Matières pour PCE Instruments PCE-HVAC 2
- Page 1 Manuel d’utilisation PCE-HVAC 2 | Manomètre avec tube de Pitot Les manuels d’utilisation sont disponibles dans les suivantes langues : anglais, français, italien, espagnol, portugais, hollandais, turque, polonais, russe, chinois. Vous pouvez les télécharger ici : www.pce-instruments.com. Dernière modification : 31 octobre 2022 v1.0...
-
Page 2: Table Des Matières
Installation ........................14 Description ........................15 Etablir la connexion ......................16 Effectuer une mesure en temps réel ................16 Stocker les données ......................17 Imprimer les données ......................17 Charger les données .......................17 Erreurs ....................18 Garantie ....................18 10 Recyclage .................... 18 © PCE Instruments... -
Page 3: Information De Sécurité
N’exposez pas l’appareil à des chocs ou à des vibrations fortes. Seul le personnel qualifié de PCE Instruments peut ouvrir le boîtier de cet appareil. N’utilisez jamais cet appareil avec les mains humides ou mouillées. ... -
Page 4: Spécifications Techniques
0,001 … 100 /min (CMM) 0 … 99 999 0,0001 … 100 ft3/min (CFM) Température Plage Résolution 0 … +50 ºC ºC 0,1 ºC +32 … +122 ºF ºF 0,1 ºF Précision ±1 ºC / ±2 ºF © PCE Instruments... -
Page 5: Tube De Pitot
1 x Manomètre 1 x Tube de Pitot 2 x Tubes de connexion en silicone 1 x Logiciel (téléchargeable) 1 x Câble USB 1 x Pile de 9 V 1 x Mallette de transport 1 x Manuel d’utilisation © PCE Instruments... -
Page 6: Description De L'appareil
Unité conduit de ventilation Mode SETUP Effacer la mémoire Nombre de valeurs en mémoire Symbole de stockage Fonctions REC, MAX, MIN ou AVG actives Unité de température Unité de débit Unité de température Visualisation du temps ou de la température © PCE Instruments... -
Page 7: Touches
Retirez les vis du couvercle du compartiment de piles situé à l’arrière du dispositif Ouvrez le couvercle du compartiment de piles. Insérez ou remplacez une pile de 9 V. Refermez le couvercle et serrez les vis pour le fixer. © PCE Instruments... -
Page 8: Mode D'emploi
Si la pression à l’extrémité du tube ouvert est supérieure à l’ouverture de référence, une valeur positive est indiquée, si elle est inférieure, une valeur négative apparaît. Il est possible de déterminer une pression différentielle de jusqu’à 5000 Pa. © PCE Instruments... - Page 9 Dans la visualisation primaire apparaît alors la vitesse du courant. Si une valeur négative ou « Error » apparaissent sur l’écran, vérifiez les tubes pour vous assurer qu’ils sont correctement connectés aux connexions du mesureur et du tube de Pitot. © PCE Instruments...
-
Page 10: Fonctions Supplémentaires
Appuyez sur « P / V / F » pour voir les valeurs MIN / MAX / AVG de la pression, la vitesse et du débit de l’air ou de la température. Maintenez la touche « MIN/MAX » appuyée pendant 2 secondes pour quitter le mode MAX/MIN/AVG. © PCE Instruments... -
Page 11: Enregistrement Des Valeurs De Mesure
Utilisez « Unit▲ » et « Unit▼ » pour trouver la valeur de mesure souhaitée. Appuyez sur « SAVE/CLEAR » pour effacer la valeur sélectionnée. Veuillez tenir compte que le nombre de valeurs montrées sera modifié. Maintenez « AVG/REC » appuyée 2 secondes pour quitter la mémoire des valeurs stockées. © PCE Instruments... -
Page 12: Réglages
« Unit » et appuyez sur la touche « AVG/REC » pour confirmer. L’écran apparaît alors « cm » ou « in » (inch / pouces). Sélectionnez à l’aide des touches « Unit▲ » et « Unit▼ » l’option souhaitée et confirmez avec la touche « AVG/REC ». © PCE Instruments... -
Page 13: Réglage Du Conduit De Ventilation
Appuyez sur « SAVE/CLEAR ». Le dernier chiffre commence à clignoter. Avec « Unit▲ » et « Unit▼ » vous pouvez modifier la valeur du chiffre. Pour accéder au chiffre suivant, appuyez à nouveau sur « SAVE/CLEAR ». Si vous avez réglé la valeur souhaitée, appuyez sur « AVG/REC ». © PCE Instruments... -
Page 14: Arrêt Automatique
« Sleep » et appuyez sur la touche « AVG/REC » pour confirmer. L’écran indique alors « ON » (arrêt automatique activé) ou « OFF » (arrêt automatique désactivé). Sélectionnez à l’aide des touches « Unit▲ » ou « Unit▼ » l’option souhaitée et confirmez avec « AVG/REC ». © PCE Instruments... -
Page 15: Mode De Visualisation
Effacer toutes les données de débit PRESS VEL FLOW Effacer toutes les données Appuyez sur « Unit▲ » ou « Unit▼ » jusqu’à ce que « YES » apparaisse sur l’écran. Appuyez maintenant sur « AVG/REC » pour effacer les données. © PCE Instruments... -
Page 16: Logiciel
Pour installer le contrôleur et le logiciel, procédez de la façon suivante : Connectez le mesureur au PC avec le câble USB livré Téléchargez le logiciel depuis www.pce-instruments.com/french Service > Téléchargement > PCE-HVAC 2 Exécutez le fichier « SETUPGUIDE.exe » L’assistant d’installation du logiciel et le contrôleur s’ouvrent. Assistant d’installation-contrôleur Assistant d’installation-logiciel... -
Page 17: Description
Description Démarrez le logiciel. Vous passez alors à l’écran principal : Barre du menu Graphique en temps réel Visualisation du temps réel du mesureur. Barre d’état Paramètre de mesure et réglages de la valeur limite © PCE Instruments... -
Page 18: Etablir La Connexion
Dans « Limits » vous pouvez spécifier les valeurs limites des différents paramètres de mesure pour qu’une alarme s’active si elles sont dépassées. Dans « Alarm » un signal optique s’activera si les valeurs limites sont dépassées. © PCE Instruments... -
Page 19: Stocker Les Données
Avec l’option « Print » vous pouvez imprimer les données. Avec les options « Undozoom », « Press », « Vel », « Temp », « Flow », « Combine » et « Y Axis » il est possible de personnaliser l’aspect du graphique. © PCE Instruments... -
Page 20: Erreurs
Pour pouvoir respecter l’ADEME (retour et élimination des résidus d’appareils électriques et électroniques) nous retirons tous nos appareils. Ils seront recyclés par nous-même ou seront éliminés selon la loi par une société de recyclage. Vous pouvez l’envoyer à PCE Instruments France EURL 23, rue de Strasbourg 67250 Soultz-Sous-Forêts France RII AEE –... -
Page 21: Coordonnées De Pce Instruments
Coordonnées de PCE Instruments Allemagne France Espagne PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 23, rue de Strasbourg Calle Mayor, 53 59872 Meschede 67250 Soultz-Sous-Forêts 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Tel.
