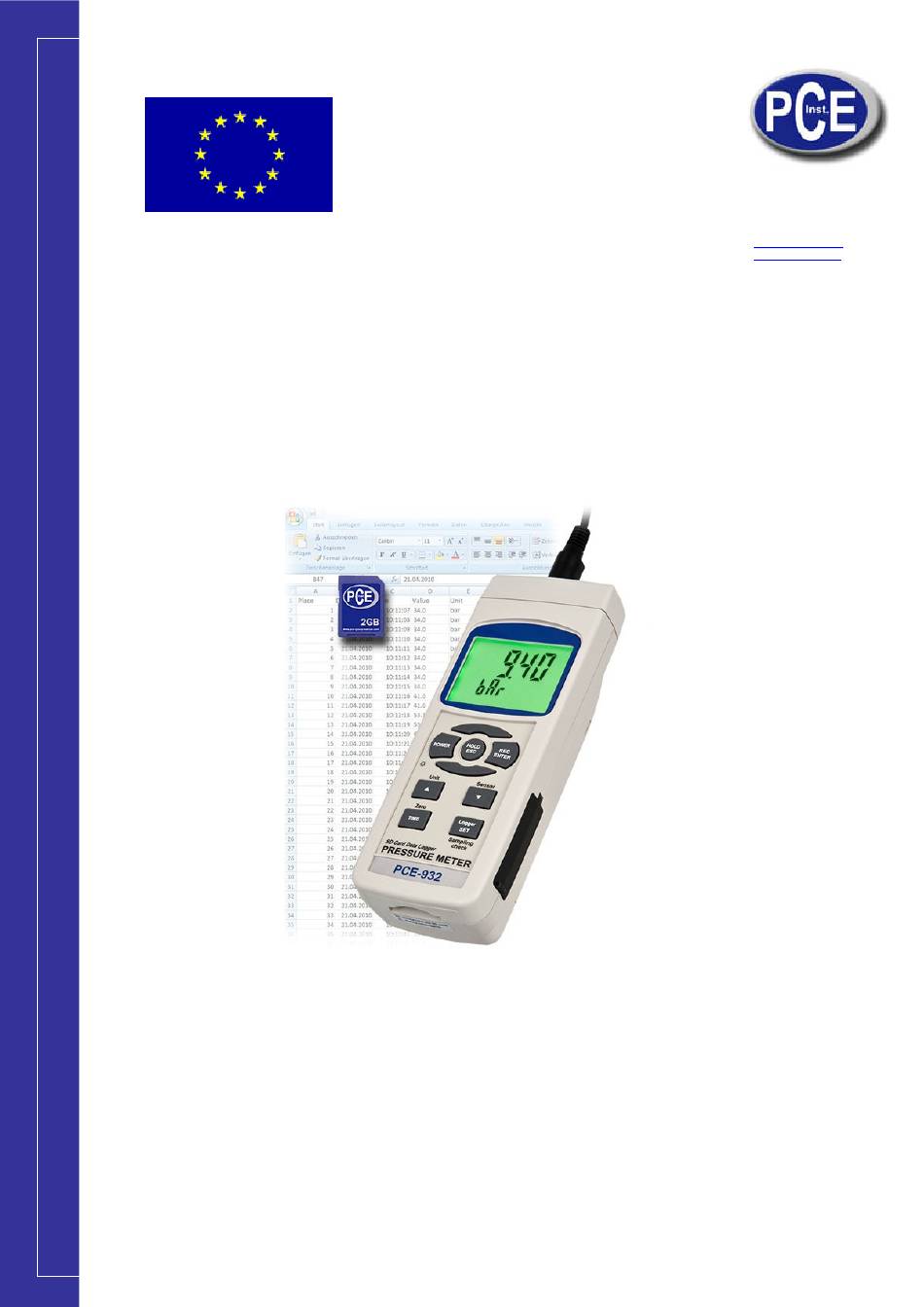

- Page 1 2, Rue du Saumon 67000 Strasbourg France Tel.: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr Notice d’emploi Manomètre de pression PCE-932...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr Contenu 1. CARACTERISTIQUES ......................3 2. SPECIFICATIONS ........................3 2-1 Spécifications générales ..................... 3 2-2 Spécifications électriques ....................5 3. DESCRIPTION DU TABLEAU DE COMMANDE ..............6 4 SÉLECTION DU CAPTEUR ...................... 6 5 PROCESSUS DE MESURE ...................... 7 6. -
Page 3: Caracteristiques
Notice d’emploi www.pce-france.fr 1. CARACTÉRISTIQUES * Le mesureur peut fonctionner avec un capteur de pression optionnel de 2, 5, 10, 20, 50, 100, 200, 400 Bar. Un calibrage n’est pas nécessaire quand on utilise un nouveau capteur. * Quand on change un nouveau capteur de pression, sélectionnez uniquement le type de pression (2, 5, 10, 20, 50, 100, 200, 400 bar) sur la touche du tableau de commandes du mesureur. - Page 4 Notice d’emploi www.pce-france.fr Signal d’entrée du DC 100 mV pour une échelle complète. capteur Datalogger Auto De 1 sec. à 8 heures 59 min. 59 sec.@ il peut Durée d’échantillonnage établir une durée d’échantillonnage à une Plage de configuration seconde bien que des données de mémoire peuvent se perdre Manuel Appuyez sur la touche data logger une...
-
Page 5: Spécifications Électriques
Notice d’emploi www.pce-france.fr 2.2. Spécifications électriques (23 ±5 ºC) Type de 2 bar 5 bar 10 bar capteur Plage max. Résolution Plage max. Résolution Plage max. Résolution 0.002 0.005 0.01 0.02 72.5 Kg/cm^2 2.040 0.002 5.095 0.005 10.19 0.01 mm Hg 1500 3750 7500... -
Page 6: Description Du Tableau De Commande
Notice d’emploi www.pce-france.fr 3. DESCRIPTION DU TABLEAU DE COMMANDES Fig.1 3-1 Ecran 3-2 Touche d’allumage (Touche de lumière de fond) 3-3 Touche Hold (Touche ESC) 3-4 Touche REC (Touche ENTER) 3-5 Touche Unité (Touche ▲) 3-6 Touche du type de capteur (Touche ▼) 3-7 Touche Zéro (Touche temps) 3-8 Touche Enregistreur (Touche SET, vérifier l’échantillon) 3-9 Appui... -
Page 7: Processus De Mesure
Notice d’emploi www.pce-france.fr Différents capteurs de pression : * Capteur de pression de 2 bar, Modèle : PS100-2BAR * Capteur de pression de 5 bar, Modèle : PS100-5BAR * Capteur de pression de 10 bar, Modèle : PS100-10BAR * Capteur de pression de 20 bar, Modèle : PS100-20BAR * Capteur de pression de 50 bar, Modèle : PS100-50BAR * Capteur de pression de 100 bar, Modèle : PS100-100BAR * Capteur de pression de 200 bar, Modèle : PS100-200BAR... -
Page 8: Autres Fonctions
Notice d’emploi www.pce-france.fr 5) Réglage à zéro: Si sur l’écran la valeur zéro n’apparait pas, appuyez sur la “Touche Zéro” (3-7, Fig. 1), > 10 secondes sans cesse et la valeur de l’écran passera à zéro. 6) Connectez le “Port connecteur du capteur de pression ” (3-18, Fig. 1) pour l’installation pour mesurer la valeur de la pression. -
Page 9: Seconde)
Notice d’emploi www.pce-france.fr ≧ ≧ ≧ ≧ 7-2 Datalogger Automatique (Etablir la durée d’échantillonnage 1 seconde) a. Initialiser l’enregistreur de données Appuyez une fois sur la touche " REC” (3-4, Fig. 1) et sur l’écran LCD apparaitra le texte “REC”, ensuite appuyez sur la “Touche Logger”... -
Page 10: Garder Les Données De La Carte Sd À L'ordinateur
Notice d’emploi www.pce-france.fr 7-6 SD Structure de la carte de données 1) Quand on utilise la carte SD pour la première fois, la carte SD créera la route: PSA01 2) La première fois que le Datalogger est exécuté, sous la route PSA01\, un nouveau fichier sera crée avec le nom PSA01001.XLS. -
Page 11: Configuration Avancée
Notice d’emploi www.pce-france.fr Ecran graphique EXCEL (par exemple) 9. CONFIGURATION AVANCÉE Sans exécuter la fonction Datalogger, appuyez sur la touche " SET " (3-8, Fig. 1) sans cesse au moins pendant deux secondes pour entrer dans le mode “Configuration avancée ”. Ensuite appuyez une fois sur la “Touche SET” (3-8, Fig. 1) pour sélectionner les huit fonctions principales. - Page 12 Notice d’emploi www.pce-france.fr 9-2 Configurer l’horloge /calendrier (Année/ Mois /Jour, Heure /Minute/ Seconde) Quand sur l’écran supérieur apparait " dAtE” 1) Utilisez la touche " ▲ " (3-5, Fig. 1) ou " ▼” (3-6, Fig. 1) pour régler la valeur (la configuration commence par l’année). Après que la valeur souhaitée ait été...
-
Page 13: Alimentation Avec Un Adaptateur Ac
Notice d’emploi www.pce-france.fr Sélectionner le numéro par le type de capteur de pression optionnel: Si le numéro sélectionné est " 2”. Le mesureur fonctionnera avec: Capteur de pression de 2 bar, Modèle : PS100-2BAR Si le numéro sélectionné est " 5”. Le mesureur fonctionnera avec: Capteur de pression de 5 bar, Modèle : PS100-5BAR Si le numéro sélectionné... - Page 14 Notice d’emploi www.pce-france.fr 13. INTERFACE DE SERIE RS232 L’instrument possède une interface de série RS232 PC à travers un terminal de 3.5 mm (3-12, Fig. 1). La sortie des données est un flux à 16 digits qui s’utilise pour des applications spécifiques. Un câble RS232 avec les connexions suivantes sera nécessaire pour unir l’appareil au port du PC.
-
Page 15: Capteur De Pression Optionnel
Notice d’emploi www.pce-france.fr 14. CAPTEURS DE PRESSION OPTIONNELS Description * Capteur de pression optionnel pour le PS-9303SD. * Sortie: 100 mV DC pour une échelle complète. * Connecteur à 4 pointes, 2 pour la tension de l’intensité DC 5 V (alimentation) pour le transducteur de pression, deux autres pour le signal de sortie de 100 mV. -
Page 16: Pce Instruments
Sur ce lien vous trouverez une liste de mesureurs: http://www.pce-france.fr/mesureurs.htm Sur ce lien vous trouverez une liste de balances: http://www.pce-france.fr/balances.htm ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé dans des atmosphères potentiellement explosives (poudres, gaz inflammables).” PCE Instruments...
