Module de commande SMART SYSTEM
Utilisez le panneau de commande (FIG. 4-1) pour régler les températures, les conditions de fonctionnement et surveiller le
fonctionnement de la chaudière.

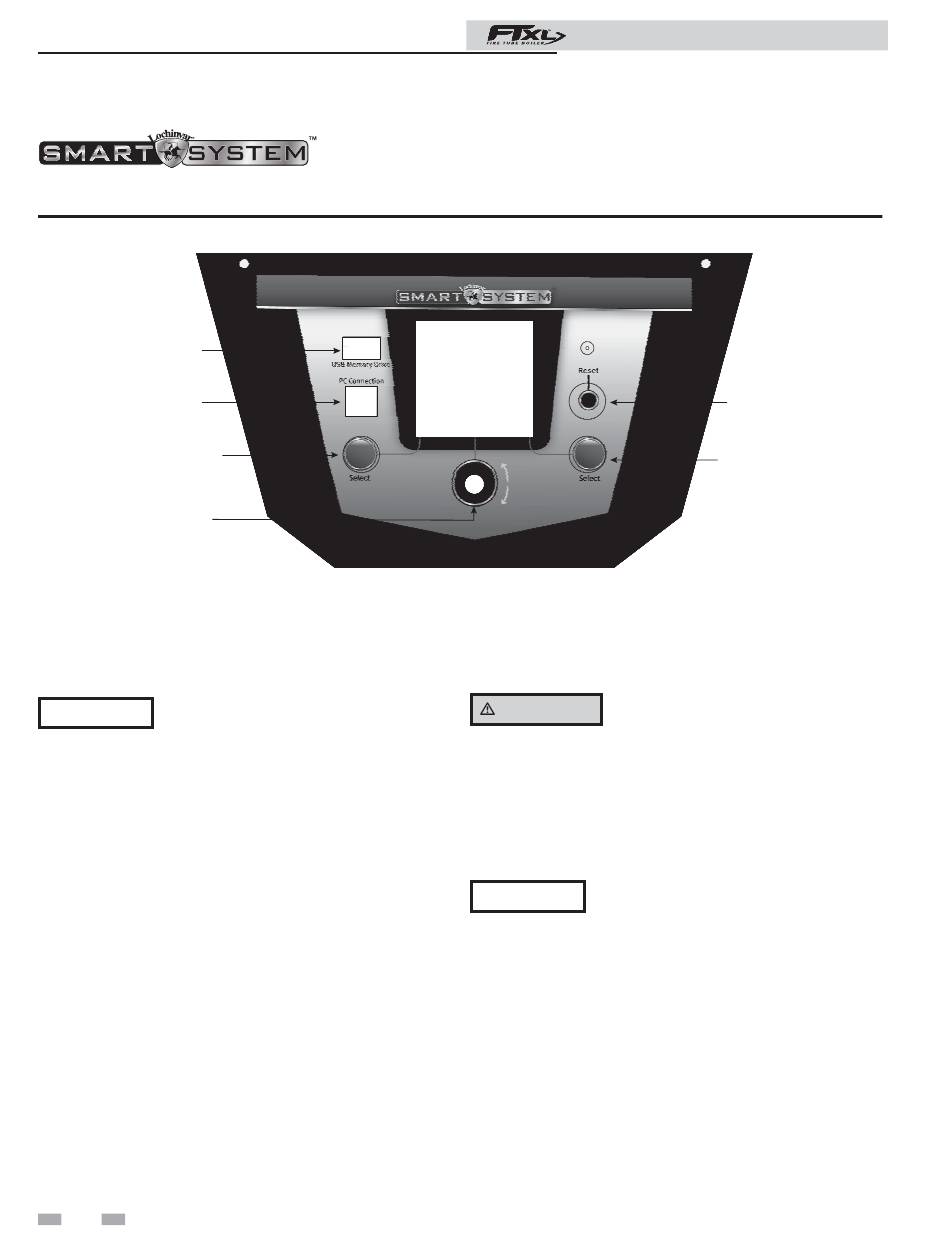

Figure 4-1 Panneau de commande
CLÉ USB
CONNEXION PC
TOUCHE DE
SÉLECTION GAUCHE
CADRAN
DE NAVIGATION
Les informations au bas de l'écran indiquent les fonctions des deux touches SELECT (sur chacun des coins) et le cadran de
NAVIGATION (au centre): MENU = Touche SELECT gauche
Modes d'accès
Veuillez noter que les crochets ([])
AVIS
indiquent l'état de l'écran.
Utilisateur
L'utilisateur peut régler les températures cible du chauffage d'ambiance
et du réservoir en appuyant sur le cadran de NAVIGATION lorsque
« SETPOINTS » clignote au bas de l'écran. L'utilisateur peut régler
la date et l'heure, la priorité d'économie de nuit et les unités de
température, en appuyant sur la touche LEFT SELECT [MENU]
pendant 5 secondes. Lorsque le mot de passe utilisateur « 0000 »
s'affiche, appuyer sur la touche RIGHT SELECT [SAVE] (ne pas
changer le mot de passe).
Installateur
Seul l'installateur a accès à la plupart des paramètres
Sauvegarde des paramètres
Appuyez une fois sur la touche RIGHT SELECT [SAVE] pour
revenir à la liste des paramètres. Appuyez à nouveau sur la
touche RIGHT SELECT [HOME] pour enregistrer les nouveaux
réglages et revenir à l'écran d'état.
10
FTXL control module
POINTS DE CONSIGNE = Cadran de NAVIGATION - Appuyer
SHDN = Touche SELECT droite
Manuel d'informations utilisateur
Réglage des paramètres
Avant de modifier les paramètres, notez
ATTENTION
les réglages pour que l'appareil puisse
revenir à ses paramètres de fonctionnement à l'origine.
La commande utilise une horloge interne pour la fonction
d'économie de nuit et l'enregistrement des évènements. Pour
que ces fonctions s'activent correctement, l'horloge doit être
réglée lors de la première installation de la chaudière et à chaque
fois que la chaudière est arrêtée pendant plus de quatre (4)
heures. Ce paramète doit être accessible pour régler l'horloge.
L'horloge interne ne se règle pas pour
AVIS
l'horaire d'économie de jour et par
conséquent, elle nécessite un réglage manuel.
Pour régler l'horloge, accédez au menu horloge comme décrit dans
la section Utilisateur. Faites tourner le cadran de NAVIGATION
(si nécessaire) jusqu'à ce que la flèche (>) soit dirigée vers
« HEURE et DATE ». Appuyez une fois sur le cadran de
NAVIGATION. Si la date et l'heure ne sont pas correctes,
appuyez à nouveau sur le cadran de NAVIGATION.Faites
tourner le cadran de NAVIGATION jusqu'à ce que les chiffres
de l'heure et d'AM/PM soient corrects. Appuyez à nouveau sur le
cadran de NAVIGATION. Les chiffres des minutes commencent
à clignoter. Tournez le cadran de NAVIGATION pour régler les
minutes. Répétez cette procédure pour régler le mois, la date
et l'année. Enregistrez les nouveaux réglages comme décrit à la
section Sauvegarde des paramètres (cette page).
INTERRUPTEUR
DE RÉINITIALISATION
TOUCHE DE
SÉLECTION DROITE
