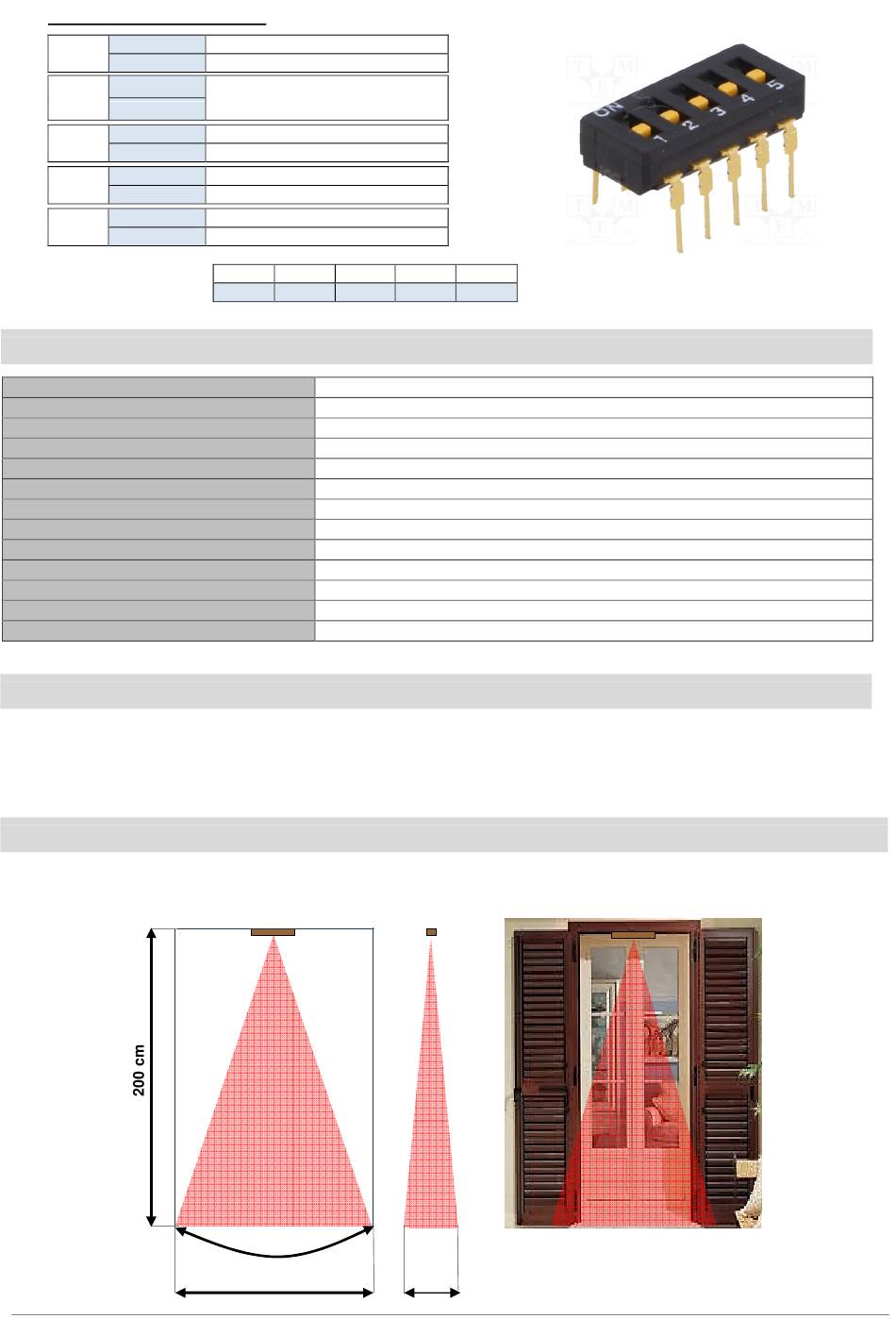

Configuración del DIP switch:
ON
DIP 1
OFF
ON
DIP 2
OFF
ON
DIP 3
OFF
ON
DIP 4
OFF
ON
DIP 5
OFF
Configuración
aconsejada
CARACTERÍSTICAS
ALIMENTACIÓN
CONSUMO
CÁLCULO DE LOS IMPULSOS
TIPO DE LENTE
ALCANCE PIR
ALCANCE RADIO
ANITAPERTURA
COMPENSACIÓN DE LA TEMPERATURA
TEMPERATURA DE FUNCIONAMIENTO
HUMEDAD AMBIENTAL
DIMENSIONES L A P
X X
PESO
GRADO DE PROTECCIÓN
PUESTA EN FUNCIONAMIENTO
Colocar la batería en el sensor y esperar a que transcurran unos 10 segundos.
•
Asegurarse de que el transceptor se encuentre en modo de aprendizaje según las instrucciones de
•
programación de la centralita de alarma Comelit.
Efectuar una transmisión presionando y soltando el pulsador "tamper" del detector; de esta manera, se
•
activará la transmisión de los datos de "aprendizaje" del dispositivo al transceptor del panel de control.
EJEMPLO DE DETECCIÓN
Alimentación activada
Alimentación desactivada
no se utiliza
Led encendido
Led apagado
Programación OR
Programación AND
Impulso único
Impulso doble
DIP 1 DIP 2 DIP 3
ON ON OFF
1 batería de litio de 3,6 Vcc
20 µA en reposo – 1 mA en alarma
1 o 2 impulsos en 2,5 s
Fresnel
Máximo 4 metros
Máximo 500 metros al aire libre
contacto interno
automática
de -20° C a +50° C
85% (máx.)
280 x 38 x 30 mm
190 g
IP54
VISTA
FRONTAL
35°
120 cm
DIP 4 DIP 5
OFF OFF
VISTA
LATERAL
50 cm
EJEMPLO
