AVERTISSEMENTS
Éviter l'exposition directe aux rayons du soleil
•
Éviter de fixer le détecteur sur une position en contact direct avec la pluie, le vent, etc.
•
S'assurer que le détecteur ne sera pas influencé par des objets réfléchissants (marbre, surfaces brillantes...)
•
Installer le détecteur à 5 cm au moins des volets/persiennes/moustiquaires/fenêtres.
•
Ne pas installer le détecteur à proximité de climatiseurs ou d'échangeurs de chaleur pouvant provoquer des
•
écarts de température
IMPORTANT
Procédure pour la modification de la configuration du DIP-SWITCH:
•
enlevez la pile
•
changer l'état du DIP-SWITCH
•
attendre 5 secondes
•
insérer la batterie
•

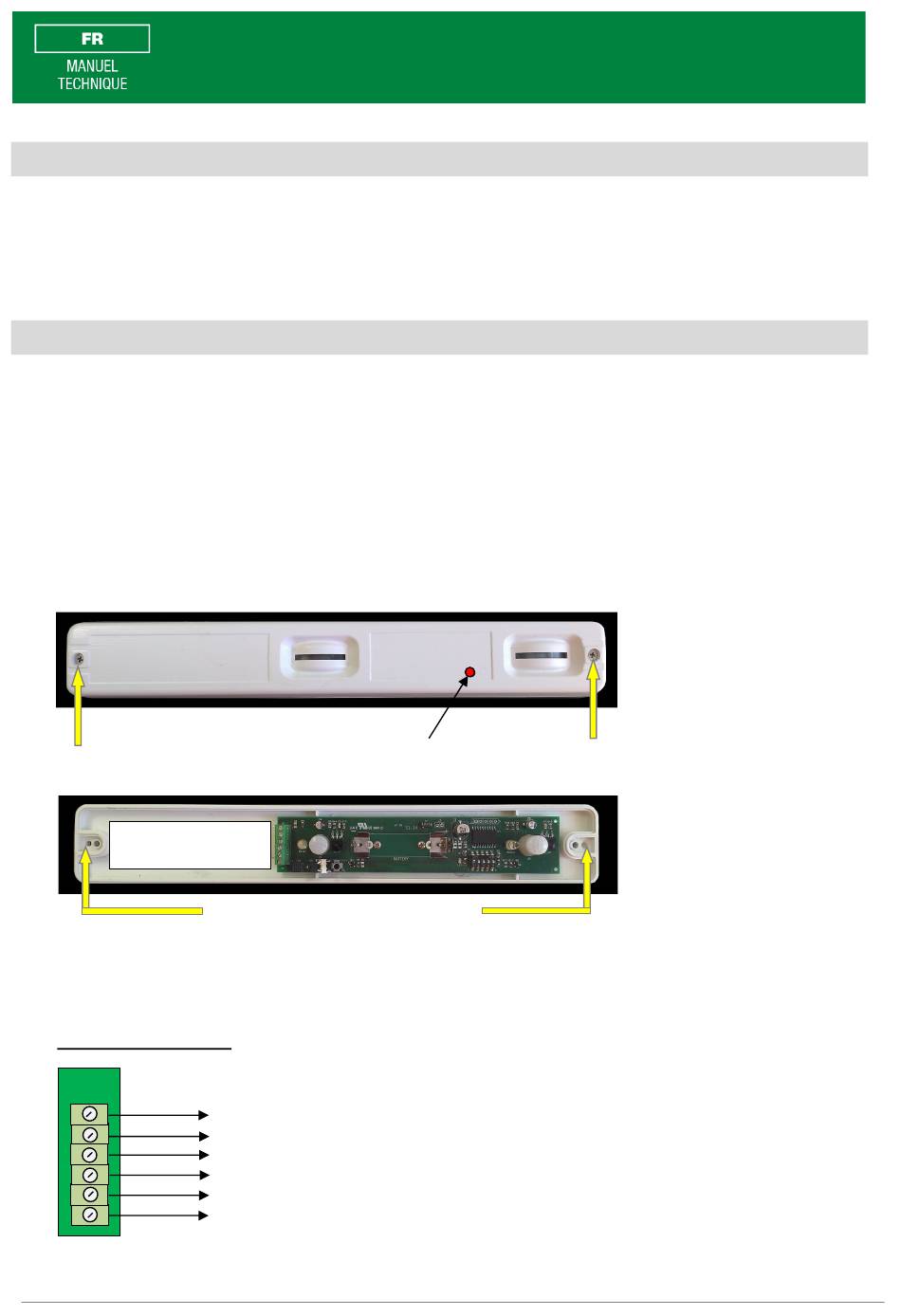

Ouvrir le détecteur en desserrant les vis A et B (photo 1). Placer la base du détecteur au milieu de la traverse supérieure
• • • •
de la fenêtre ou de la porte à protéger et marquer un repère sur le mur pour les orifices de fixation (photo 2). Percer les
deux orifices et y introduire les chevilles présentes dans l'emballage.
A
ÉMETTEUR
RADIO
Fixer la base du détecteur au mur puis procéder aux câblages sur le bornier et aux réglages du dip switch en respectant
• • • •
les schémas suivants :
Connexions au bornier :
J1
PHOTO 1
PHOTO 2
ORIFICES DE FIXATION DE LA BASE
Positif d'alimentation émetteur
Négatif d'alimentation émetteur
Alarme
Alarme
Tamper
Tamper
LED
B
