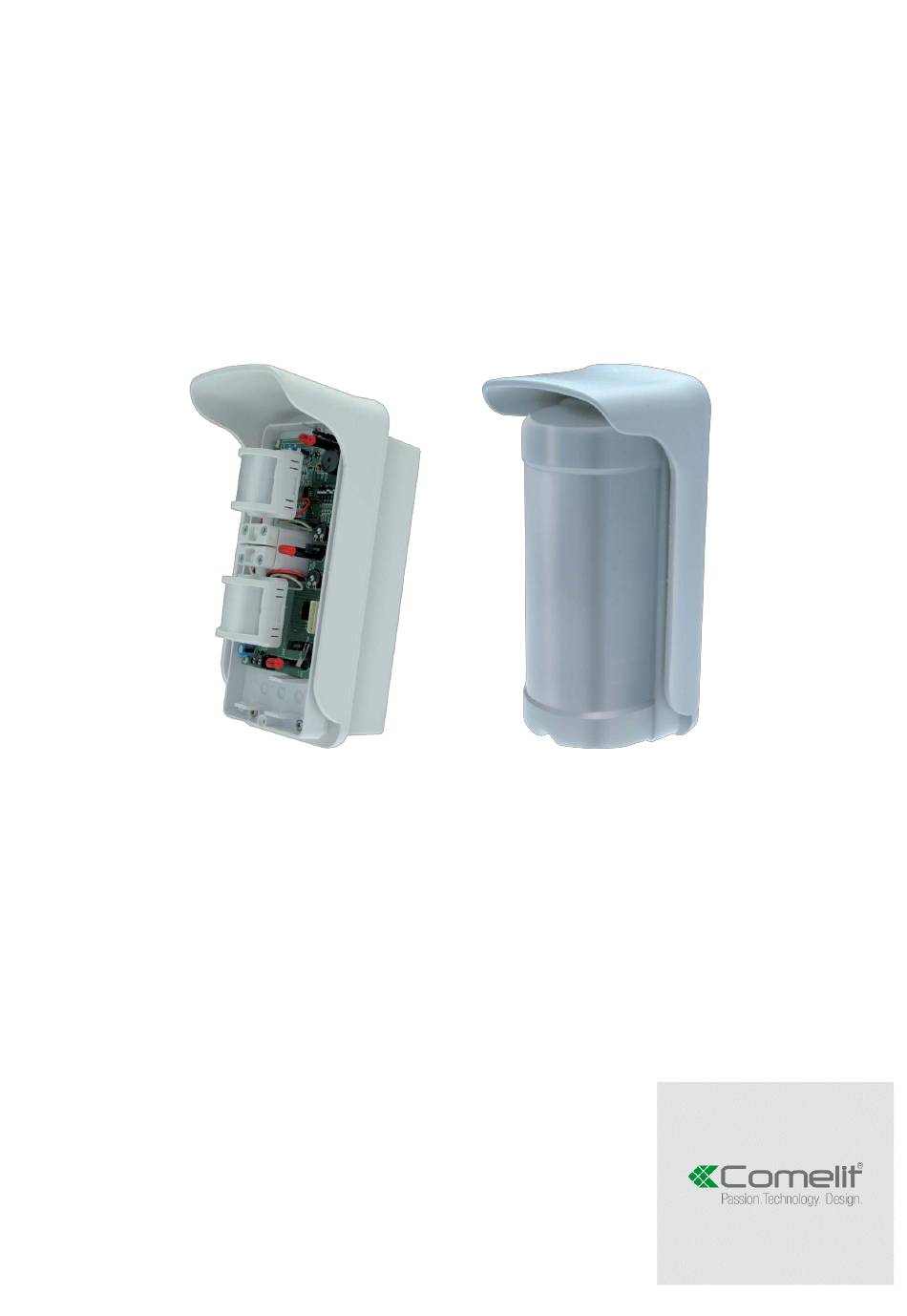

- Page 1 30008080C D E T E C T E U R E X T E R I E U R D U A L - I R MANUEL D’INSTALLATION...
-
Page 2: Detecteur Exterieur Dual-Ir A Faible Consommation
TOUT ÇA SIGNIFIE PLUS SECURITÉ ET INFÉRIEUR RISQUE DES ALARMES NON DESIRÉS. 30008080C est un détecteur UNIVERSEL, en ce sens qu'il est de faible consommation, qui peut être relié par fil à tout émetteur situé dans un compartiment sur le bas du boitier. - Page 3 S’IL EST POSSIBLE, TOUTEFOIS, ON CONSEILLE DE NE PAS INSTALLER LE DETECTEUR DANS DE ZONES EXPOSÉES DIRECTEMENT Á LA NEIGE ET/OU PLUIE, N’ASPERGER PAS DE L’EAU Á HAUTE PRESSION DIRECTEMENT SUR LE DETECTEUR, INSTALLER LE DETECTEUR DANS UN LIEU Á COUVERT POUR LE PROTEGER DES INTEMPERIES. POUR MAINTENIR UNE BONNE DEGRÉ...
-
Page 4: Correcte Utilisation Du Detecteur
2. CORRECTE UTILISATION DU DETECTEUR Installation du détecteur DIRRVE/DIRFE/30008080C: Hauteur: comprise entre 80 cm et 250 cm du sol Surface d’installation: position verticales, murs ou poteau avec l’aide de la visière de montage et protection. Toutes les têtes ont une lentille de Fresnel qui produit, dans le sens horizontal, 5 couples de secteurs orientés à... - Page 5 Pour avoir une détection certain et répétable on conseille de monter le détecteur de façon que l’intrus croise les faisceaux perpendiculairement et non avec une approche frontal. Croisement des faisceaux: correct Approche frontale: non conseillé Fig. 2 – Types de croisements de l’area de détection Una fois fixé...
- Page 6 Le capteur à infrarouge est sensible à la “quantité de chaleur” émis par un corps en mouvement. La portée la plus grande du capteur (exprès en mètre) se réfère à un corps humain. La même “quantité de chaleur” toutefois peut être émis aussi par un corps plus petit à une distance moins grande, ou par un corps plus grand à...
-
Page 7: Mode De Fonctionnement
MODE DE FONCTIONNEMENT On peut régler la sensibilité selon le détecteur est installé à l’intérieur ou à l’extérieur (DIP2). En plus de la modalité d’utilisation pour l’extérieur déjà décrit, il est aussi possible d’orienter les deux capteurs pour obtenir différents combinaisons de protection. Quelque exemple : à... - Page 8 INSTALLATION A L’EXTERIEUR Les têtes de détection DOIVENT être orientés de façon que les faisceaux soient orientés vers en bas ou à la limite parallèle au sol, mais JAMAIS vers en haut. Ça c’est pour éviter que, pendant la journée, les rayon solaires directes puissent aveugler les capteurs IR des têtes de détection, en compromettant le bon fonctionnement du détecteur.
- Page 9 Il faut considérer que un déplacement latérale de 1° de la tête correspond au déplacement des faisceaux à partir d’à peu près 16 cm à 12 m. Il faut effectuer donc une régulation très minutieuse et des tests pour obtenir le résultat désiré. Éviter TOUJOURS d’orienter les têtes de façon d’avoir les faisceaux parallèles au sol, pour éviter d’obtenir des relevés pas désirés.
- Page 10 3. LIMITER L’OUVERTURE DE DETECTION (OBSCURCISSEMENT PARTIEL DES LENTILLES) Parfois, la zone de relevé des têtes peut être trop étendu et, par conséquence, devenir problématique, si dans la zone à protéger il y a branches, rideaux, portes vitrées, etc. En ce cas, il est possible de réduire la zone de détection, en masquant les faisceaux latéraux ou intermédiaires avec ruban adhésif sur des secteurs des lentilles (obscurcissement faisceaux), en laissant libre de détecter seulement les faisceaux orientés dans zones stables de la zone à...
- Page 11 On peut utiliser les masques sur n’importe pas quelle tête: VERIFIER QUE LES PETITES BANDES SOIENT BIEN ENCASTRÉ...
-
Page 12: Anti-Ombrage
4. ANTI-OMBRAGE Pour éviter des intempestifs en ambiances difficiles dans le quels on peut avoir: réfléchissement lumineuse rapides variations de l’exposition au soleil ombrage (ex: objets ou arbres) on conseille de habiliter la fonctionne “anti-ombrage” (DIP5 sur ON). Quand on utilise cette fonctionne NE appliquer pas le masque sur la tête supérieure ! NE PAS UTILISER LA MASQUE SUR LA TETE... -
Page 13: Montage Sur Mur
5. MONTAGE SUR MUR Positionner le double fond et le fixer en utilisant le 4 vis Utiliser le double fond comme gabarit pour marquer la fournis, en ajoutant les o-ring NOIR sur chacune. Insérer position des trous (A) sur le mur, après percer et insérer l’entretoise pour l’autoprotection en position (B) les tampons fournis: Distanziale... - Page 14 Insérer avec soin la garniture à fil dans la fente derrière Insérer le couvercle sur la base du capteur, en la visière, en suivant le parcours et en coupant la partie commençant par la partie supérieure (accrocher les en excès (laisser libre le caniveau): deux emboîtures).
- Page 15 6. OPTIONS SORTIE Toutes les sorties sont des contact AUTOPROTECTION OptoMOS type N.F. (Normalemente Fermé): SORTIE Sortie à REPOS = FERME BATTERIE FAIBLE Sortie ACTIF = OUVERTE SORTIE ALARME PWR - (3,6 / 9 V ) PWR +...
- Page 16 JUMPER Sonnette de test (seul si DIP4 = FERME Activé OUVERT Désactivé Autoprotection arrachement FERME Exclus OUVERT Activé Autoprotection couvercle FERME Exclus OUVERT Activé LED Alarme / transmission (BLEU) FERME Activé OUVERT Exclus TRIMMER PORTEE CAPTEURS Portée IR supérieure Trimmer de régulation de la profondeur de détection de la tête supérieure. Tourner dans le sens horaire pour augmenter la portée.
- Page 17 DIP-SWITCH OFF = têtes en ET DIP1 Logique détecteur ON = têtes en OU OFF = Haute sensibilité (pour milieu fermés) DIP2 Sensibilité IR ON = Faible sensibilité (pour utilisation à l’extérieure) OFF = ET NORMALE Il’ y a alarme avec détection qui commence par n’importe quelle tête et termine entre le temps de ET, avec détection de l’autre tête.
-
Page 18: Caracteristique Technique
7. CARACTERISTIQUE TECHNIQUE 30008080C Alimentation Batterie: seul tensions d’alimentation 3,6 V ou 9 V Consommation Stand-by < 15 μA Alarme < 8 mA Autonomie En moyenne: environ 2 ans / environ 10'000 détections Portée max: environ 12 m @ 25 °C Area de détection *... - Page 19 Pour alimenter le détecteur avec la batterie de type "transistor" 9 V utiliser le câble fourni et connecter aux terminaux en observant la polarité: Rouge (+) Noir (−)
