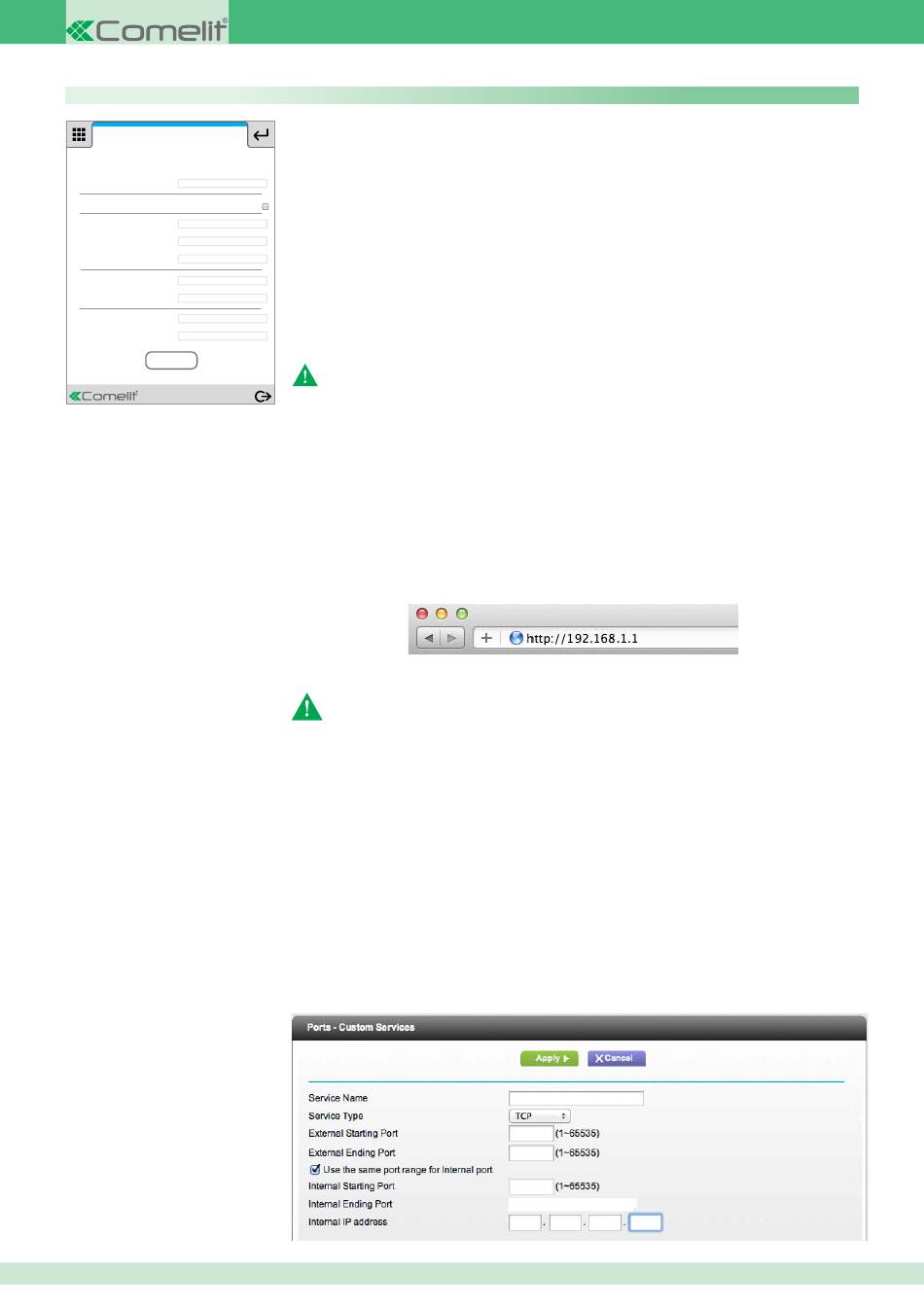

Setup / Avancés / Réseau
Configuration réseau
17:14 - 07/04/2014
Nom d'Hôte :
SAM
Autorise DHCP :
Adresse IP :
192.168.1.252
Portail :
192.168.1.1
Masque de sous-réseau :
255.255.255.0
DNS primaire :
192.168.1.1
DNS secondaire :
192.168.1.1
Porte HTTP :
80
Porte HTTPS :
443
Enregistrer
Connecté
9
Ce menu permet de configurer tous les paramètres de réseau du dispositif.
Nom d'Hôte : nom identifiant le dispositif à l'intérieur du réseau local.
Autorise DHCP : valide le protocole pour la configuration dynamique de l'adresse IP du dispositif.
Adresse IP : adresse identifiant le bridge à l'intérieur du réseau (par défaut= 192.168.1.252).
Portail : adresse IP du routeur auquel est connecté le dispositif (disponible sur le manuel utilisateur du routeur).
Subnet Mask : masque de sous-réseau (255.255.255.0).
DNS primaire / DNS secondaire : adresse du serveur pour la conversion des noms d'hôte en adresses IP.
Porte HTTP : porte d'accès au web (par défaut = 80).
Porte HTTPS : porte d'accès au web sûr (par défaut = 443).
ATTENTION : Toute configuration incorrecte pourrait empêcher la visualisation de la page.
En cas de modification de l'adresse IP du Serial Bridge, configurer le PC avec une IP faisant partie
de son sous-réseau (pour accéder aux pages web en local) et se rappeler de saisir la nouvelle
adresse dans la barre des adresses du navigateur.
Ne pas oublier d'insérer des adresses DNS valides pour le bon fonctionnement du dispositif dans
le champ adresse DNS Primaire et Secondaire.
Il est conseillé de ne pas sélectionner l'option « Valider DHCP » de sorte que le Serial Bridge puisse
avoir une adresse IP fixe et donc toujours disponible.
Pour l'accès à distance, ouvrir la porte HTTP ou la porte HTTPS sur le routeur (suivre la procédure
de port forwarding ci-après).
Port forwarding pour la connexion à distance :
1. Connecter l'ordinateur au routeur sur lequel sera branché le Serial Bridge Art. 20003101.
2. Accéder au navigateur et taper l'adresse IP du routeur (disponible dans le manuel utilisateur du routeur)
dans la barre de navigation, par exemple : 192.168.1.1
3. Effectuer le login en insérant le nom d'usager et le mot de passe (disponibles sur le manuel utilisateur du
routeur).
Les modalités de configuration des ports peuvent varier en fonction du type et de la marque de
routeur.
4. Chercher les sections « Ouverture Portes » ou « Applications et Jeux » ou « Port Forwarding » (si elles ne
s'affichent pas au menu principal, les chercher dans les réglages avancés) et ajouter les portes à configurer.
5. Compléter la fiche de configuration (voir l'exemple illustré sur la figure ci-après) :
a. Saisir le nom de l'application.
b. Sélectionner le protocole TCP.
c. Pour la porte extérieure, insérer la valeur* qui identifie la porte HTTP (ex. 80) ou HTTPS (ex. 443). Insérer
la même valeur sous Start et End pour ouvrir une seule porte.
d. Pour la porte intérieure, insérer la valeur* qui identifie la porte HTTP (ex. 80) ou HTTPS (ex. 443). Insérer la
même valeur sous Start et End pour ouvrir une seule porte.
e. Saisir l'adresse IP du Serial Bridge 192.168.1.252.
f. Confirmer.
* Ouvrir la porte HTTP (pour l'accès au web) ou HTTPS (pour l'accès au web sûr) en définissant les
paramètres utilisés pour la « Configuration de réseau » du Serial Bridge.
En cas de difficulté à obtenir la connexion à distance, essayer de modifier l'adresse des portes
par une des adresses suivantes : 8080 (pour ouvrir la porte HTTP) ou 8443 (pour ouvrir la porte
HTTPS).
Définir le DNS primaire comme adresse IP du propre routeur. Laisser le
champ DNS secondaire vide.
Web Server Bridge
80
80
80
80
192 168 1 252
