CARACTÉRISTIQUES TECHNIQUES
7

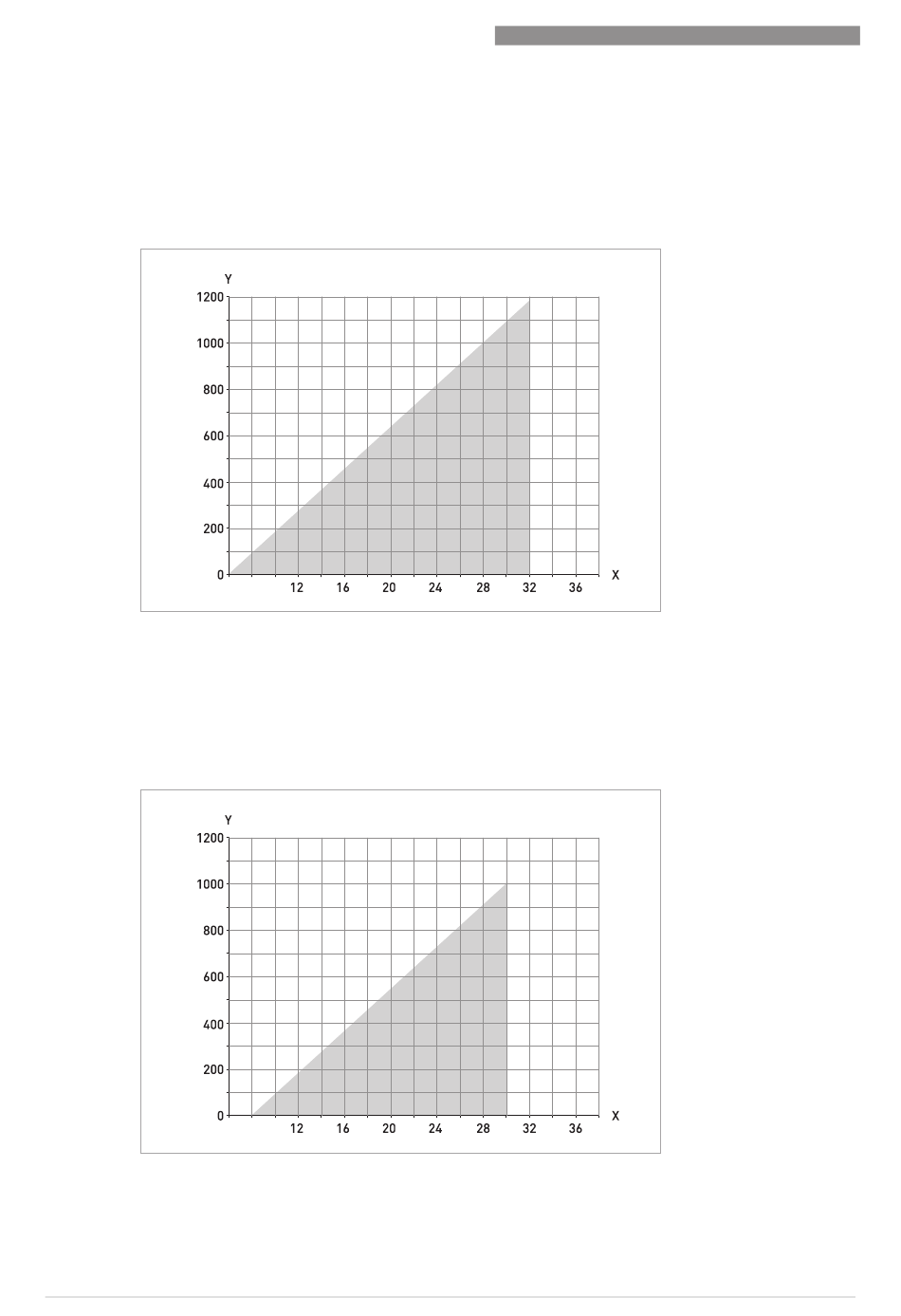

7.5 Schéma de charge en sortie
Formule de calcul de la charge de sortie maximum admise :
R admise [Ω] = (U-6)/0,022
Charge

Transmetteur standard

Figure 7-2: Schéma de charge en sortie
X : alimentation U [V CC]
Y : Charge en sortie totale R [Ω]
Formule de calcul de la charge de sortie maximum admise :
R admise [Ω] = (U-8)/0,022
Charge
Transmetteur de sécurité intrinsèque
Figure 7-3: Schéma de charge en sortie
X : alimentation U [V CC]
Y : Charge en sortie totale R [Ω]
32
8
8
