AZPU
RF 10 098/02.12
Technologie
La pompe à engrenage extérieur comporte pour l'essentiel
deux pignons appariés qui, en fonction de la série, sont montés
sur des coussinets ou dans une lunette à paliers, ainsi qu'un
corps avec un couvercle avant et un couvercle arrière. L'étan-
chéité du passage de l'arbre d'entraînement à travers le cou-
vercle avant est assurée par une bague d'étanchéité à lèvre.
Les contraintes s'exerçant au niveau des paliers sont absor-
bées par des paliers lisses. Ceux-ci supportent des pressions
élevées et ont une bonne tenue au grippage, spécialement
à basse vitesse. Grâce aux 12 dents que compte chaque
pignon, l'amplitude des pulsations du débit et le niveau sonore
sont maintenus à une valeur très faible.

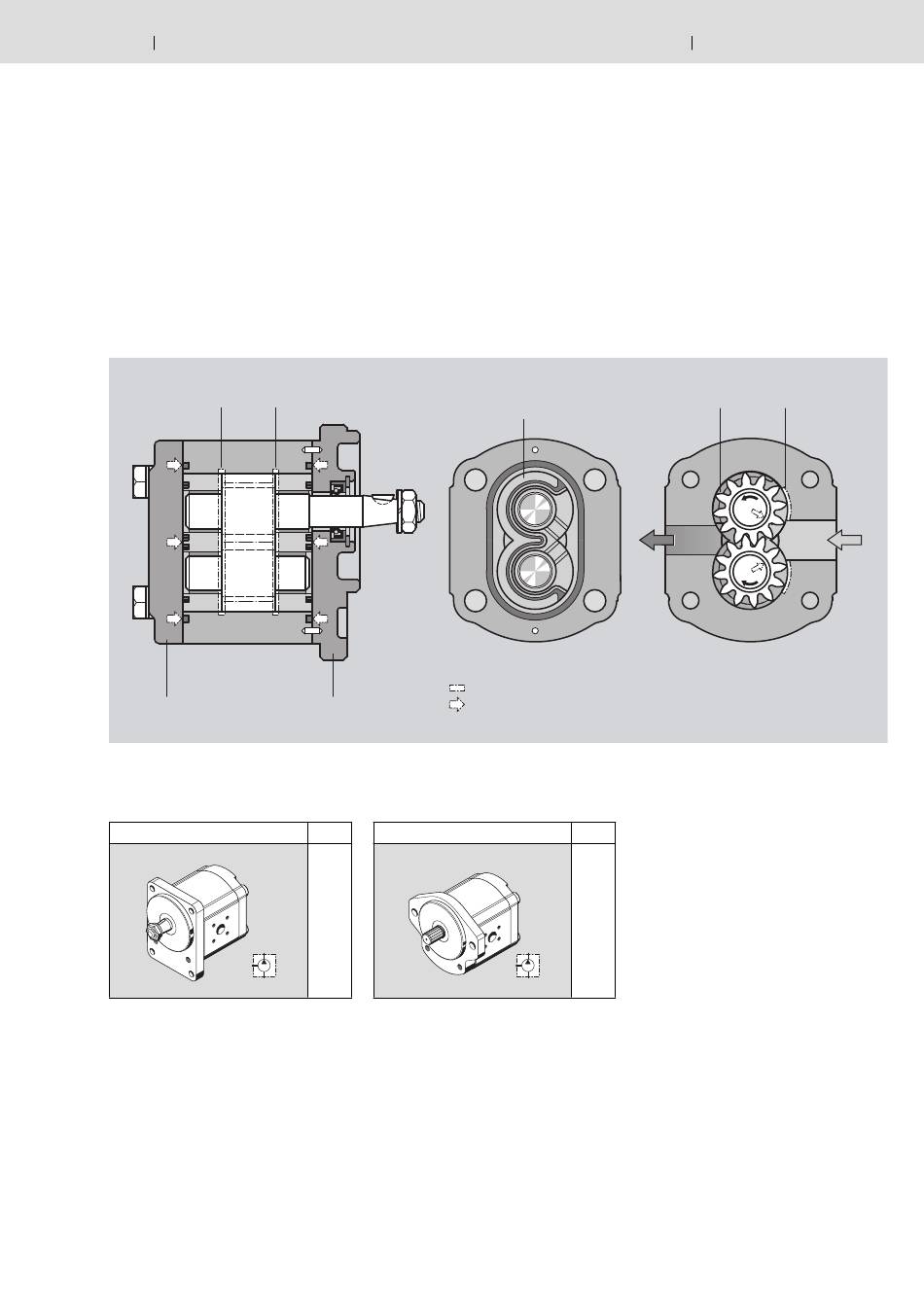

Pompe à engrenage avec compensation axiale et radiale
Etanchéité axiale
Couvercle
Programme des types préférentiels de «Série U»
Modèle
Champ de compensation
Zone d'étanchéité
Forces de compensation
Bride
Page
Modèle
18
Hydraulics
L'étanchéité interne des chambres de pression est assurée
un le placage des éléments dû aux forces dépendant de la
pression de refoulement. Il en résulte ainsi un rendement
optimal. A l'arrière, les coussinets mobiles sont soumis à la
pression de service et poussés ainsi contre les pignons pour
assurer l'étanchéité. Les champs de compensation axiaux sont
délimités par des joints de forme spéciale. L'étanchéité entre la
périphérie des pignons et le carter est garantie par l'espace le
plus faible possible qui se règle entre ces éléments en fonction
de la pression.
Champ de compensation
extérieur
Page
19
20
21
3/26
Bosch Rexroth AG
intérieur
Etanchéité radiale
