Libretto di istruzioni di Cetus

QUADRO DEL DISPLAY LCD

Pulsanti e indicatori di funzione
ELEMENTO
Luce di emergenza, avvisatore acustico, luce di direzione destra, faro, luce di
Pulsanti di controllo direzione sinistra, tartaruga (decelerazione), H/L Speed (Velocità alta/bassa),
lepre (accelerazione)
Indicatore di stato (verde), indicatore del faro (verde), indicatori di sinistra/destra
Indicatori LED
(verdi), indicatore High/Low Speed (Velocità alta/bassa) (verde)
Connettore 20 PIN
Retroilluminazione
I LED blu si illuminano quando l'alimentazione è collegata
LCD
Descrizione delle funzioni
FUNZIONE
1. Controllo di tutte le luci
2. Tachimetro
3. Controllo digitale della
velocità alta/bassa
4. Indicatore
dell'alimentazione
5. Messaggi di
malfunzionamento
6. Display con chiave
in posizione di
accensione
7. Configurazione del
segnale acustico
1662384~D

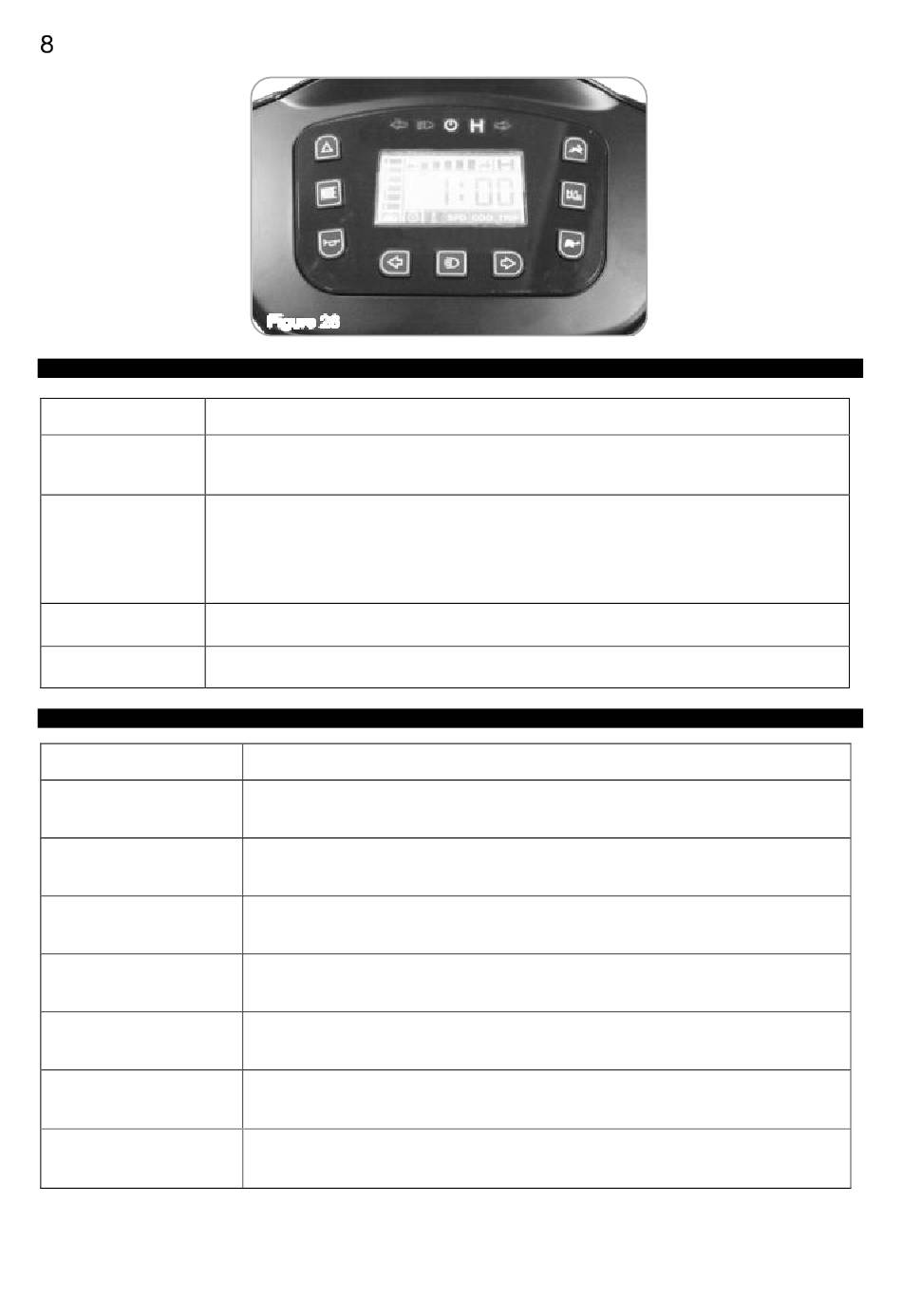

Figura 26
Faro, fanale posteriore, segnale di direzione sinistro/destro, luce di emergenza,
luce del freno
Display a 7 segmenti (2 1/2 cifre + 1 decimale) "km/h" e simbolo "mph" (miglia
orarie)
Velocità bassa (L, Low): Velocità 1-5, Velocità alta (H, High): Velocità 1-5
Indicatore di batteria scarica e di ricarica (6 segmenti)
Codice di errore: 1~7 (1 cifra) + Indicatore LED
Visualizzazione di tutti i segmenti del display LCD
Regolazione del volume per i segnali acustici associati a: luce di direzione
sinistra/destra, luce di stazionamento, avviso di alimentazione insufficiente e
avvisatore acustico
SPECIFICHE
SPECIFICHE
