Étape 1
Repérez à quelle profondeur placer le routeur dans le rack. À niveau côté E/S ; en retrait côté E/S pour le badge RFID ;
montage central côté E/S ; montage central côté bloc d'alimentation ; ou à niveau côté bloc d'alimentation.
Étape 2
Alignez le support de montage en rack sur les trous de montage situés sur le côté du périphérique.
Étape 3
Insérez les vis FHM n° 8-32. Utilisez uniquement les vis fournies dans le kit de montage en rack.
Étape 4
Serrez les vis à un couple de 1,7 à 2 Nm.

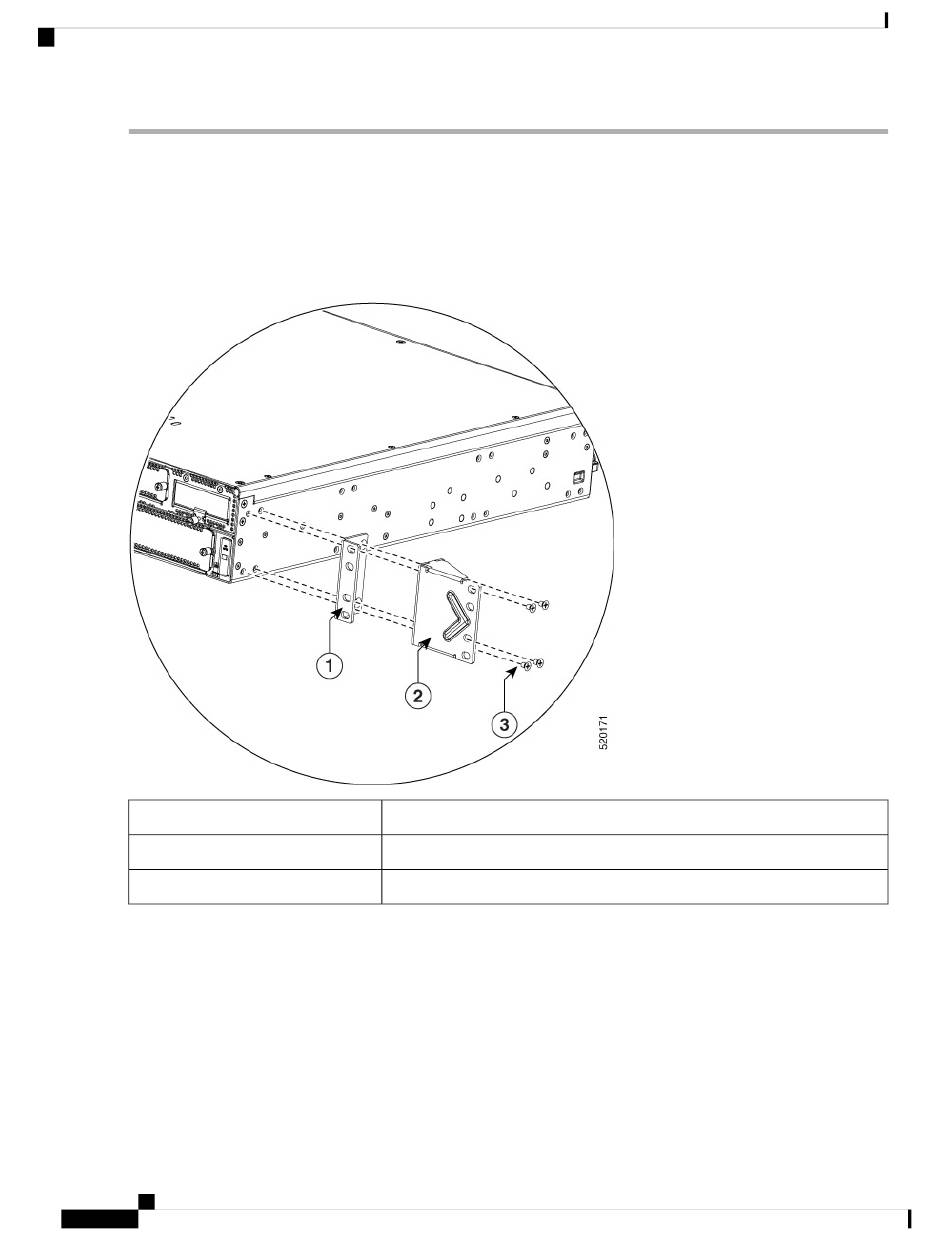

Illustration 16 : Installation des supports de montage côté E/S (C8300-2N2S-4T2X|6T)
1
2
3
Guide d'installation matérielle des plateformes de périphérie Cisco Catalyst 8300
38
Supports 19 pouces
Supports 23 pouces
Vis FHM n° 8-32
Installation et connexion
