Installation des composants internes et des unités remplaçables sur site
Les logements du bloc d'alimentation du convertisseur PoE en option sont fournis avec des obturateurs installés
en usine. Vous devez les retirer pour installer les blocs d'alimentation du convertisseur PoE. Si vous utilisez
un seul bloc d'alimentation du convertisseur PoE, vous devez l'installer dans le logement PoE 0.
Cette section explique l'emplacement des logements du bloc d'alimentation du convertisseur PoE situés derrière
l'unité de ventilation.
Retrait de l'obturateur de logement de l'alimentation PoE
Pour retirer un obturateur de bloc d'alimentation PoE, procédez comme suit :
Étape 1
Desserrez les vis de fixation de l'unité de ventilation dans le châssis.
Étape 2
Retirez l'unité de ventilation du périphérique.
Étape 3
Desserrez la vis qui fixe le panneau obturateur au périphérique.
Étape 4
Tirez sur la vis et faites pivoter le panneau obturateur pour le sortir du logement.

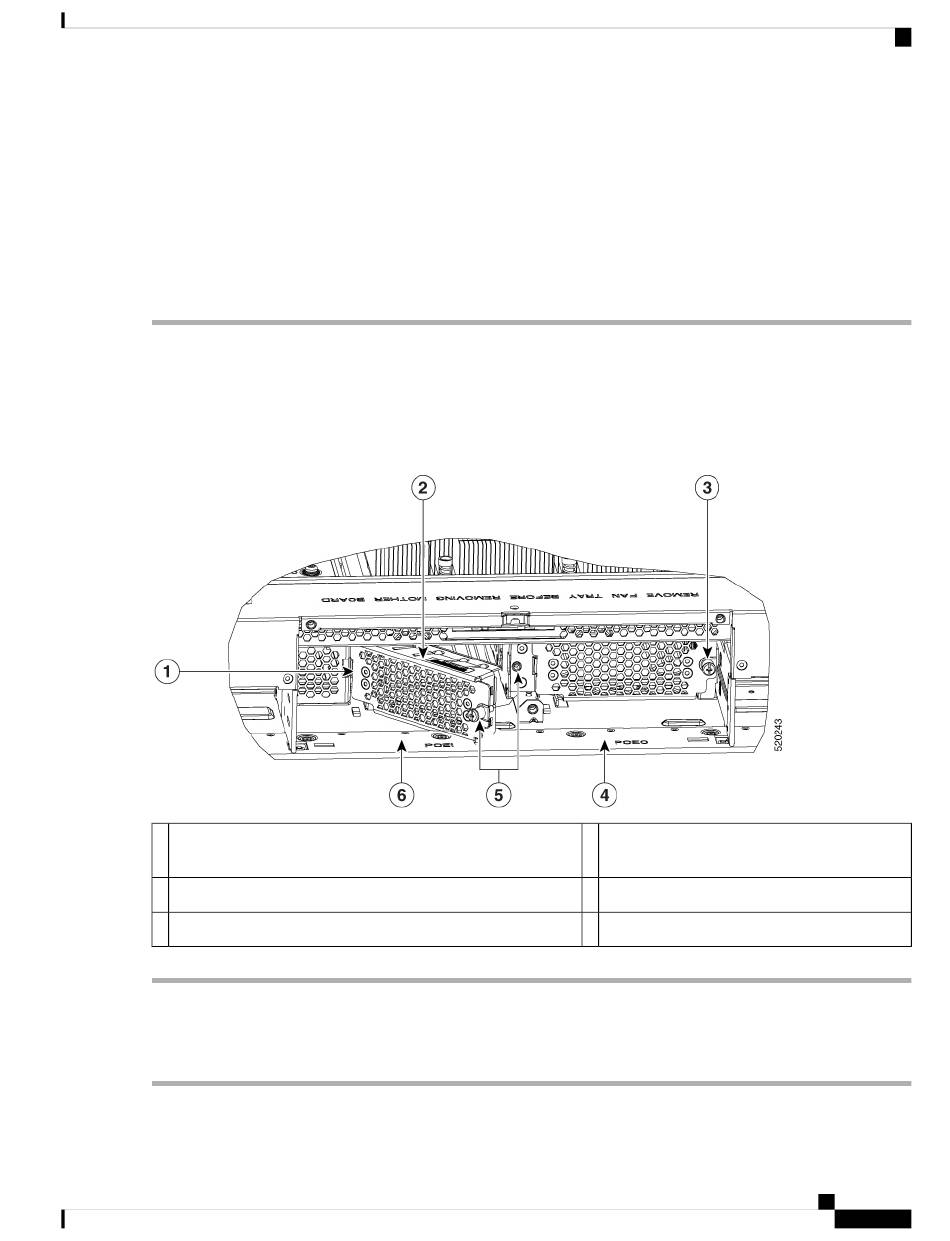

Illustration 62 : Retrait des obturateurs de logement du bloc d'alimentation PoE
1
Insérer la plaquette dans le logement sur le châssis
3
Obturateur de l'alimentation PoE installé dans le logement PoE 0
5
Tourner pour visser la vis dans l'écrou de fixation du châssis
Installation de l'obturateur de logement du bloc d'alimentation PoE
Pour installer un obturateur de logement de bloc d'alimentation PoE, procédez comme suit :
Étape 1
Insérez la plaquette sur le côté gauche du panneau obturateur dans le logement du châssis.
Guide d'installation matérielle des plateformes de périphérie Cisco Catalyst 8300
Retrait de l'obturateur de logement de l'alimentation PoE
2
Obturateur de l'alimentation POE installé dans
le logement PoE 1
4
Logement PoE 0
6
Logement PoE 1
