Connexion Des Fi Ls À L'émetteur De Clôture; Fil D'antenne Supplémentaire - Petsafe PRF-3004XW-20 Manuel D'utilisation

Fil d'antenne supplémentaire
Nous vous conseillons d'utiliser un fi l
de cuivre multibrins isolé de calibre
20 pour l'enfouissement direct. Vous
pouvez vous procurer du fi l d'antenne
supplémentaire par bobines de 150 m
dans le magasin où vous avez acheté le
kit ou par l'intermédiaire du Service
clientèle.
Remarque: Lorsque vous ajoutez un fi l
d'antenne, celui-ci doit former une boucle
continue.
Le tableau de droite indique la longueur
approximative de fi l d'antenne nécessaire
pour une installation rectangulaire à
boucle unique. La longueur est fonction
de la quantité de fi l torsadé et du schéma
retenu.
__________________________________________________

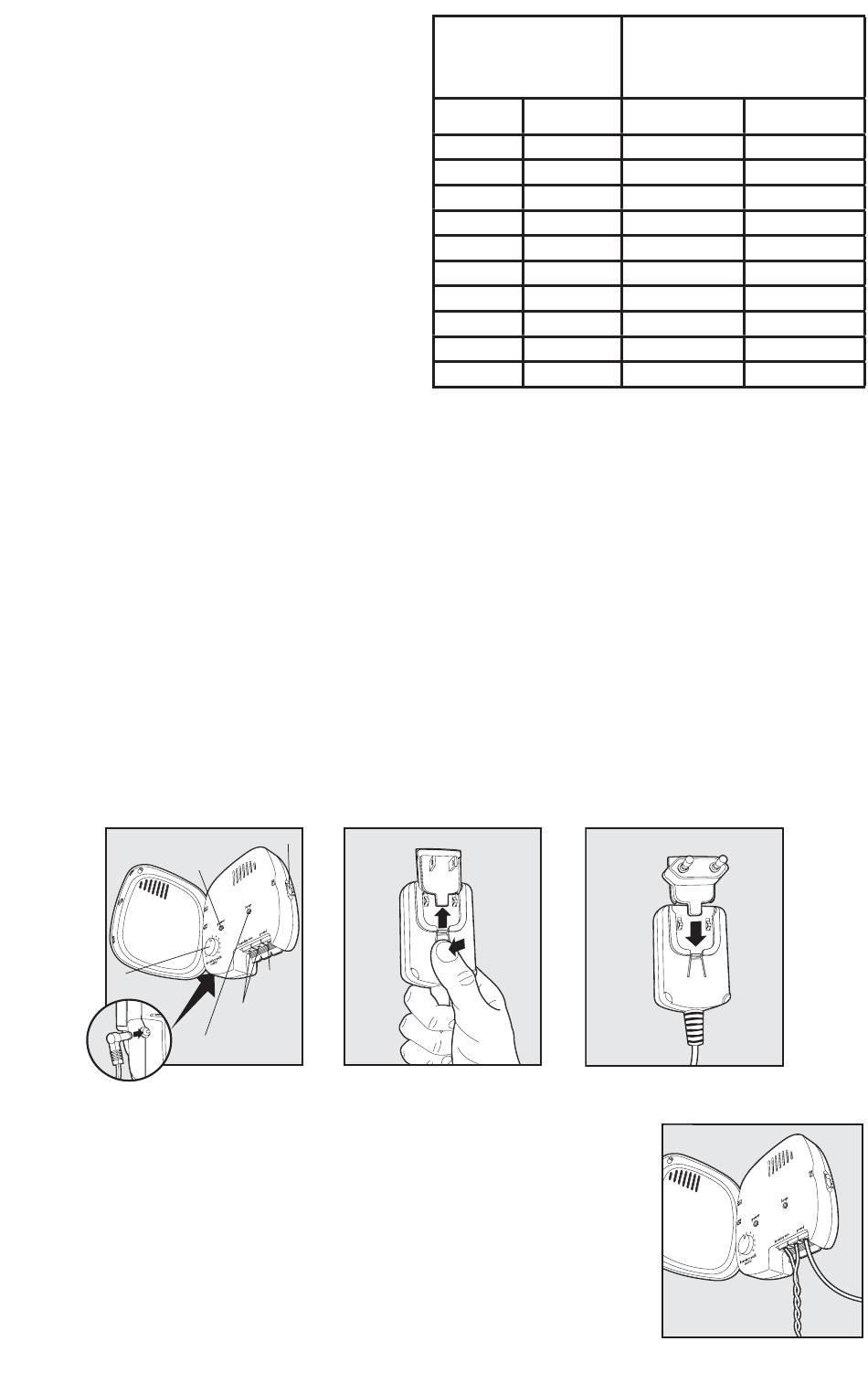

Connexion des fils à l'émetteur de clôture
Étape
4
Fil d'antenne (4A)
1. Amenez le fi l d'antenne jusqu'à l'émetteur de clôture en le faisant passer par une fenêtre,
sous une porte, par la ventilation d'un vide sanitaire ou tout autre accès disponible adapté.
Vous pouvez également forer un trou dans le mur.
2. Dénudez les extrémités du fi l d'antenne sur environ 1,3 cm.
3. Insérez les fi ls d'antenne dans les bornes correspondantes de l'émetteur de clôture.
4. Positionnez le bouton de contrôle de la largeur du périmètre sur 10. La zone
d'avertissement est ainsi réglée sur la largeur maximale.
5. Branchez l'adaptateur de courant à la prise d'alimentation et à une prise électrique.
L'adaptateur de courant est fourni avec la fi che pour l'Amérique du Nord installée, ainsi
qu'avec des fi ches supplémentaires pour le Royaume-Uni et l'Europe. Pour changer la fi che:
a. Appuyez sur l'onglet de l'adaptateur de courant et retirez la fi che en la faisant glisser
comme illustré (4B).
b. Installez la fi che adaptée à votre prise électrique sur l'adaptateur de courant comme illustré (4C).
6. Le voyant de mise sous tension et les voyants de boucle devraient s'allumer. Si ce n'est pas
le cas, reportez-vous à la section « Dépannage ».
4A
Sélecteur de longueur de fil
Voyant de mise
sous tension
Contrôle de la
largeur du périmètre
Prise
d'alimentation
Fil de terre (4D)
Une mise à la terre correcte, bien qu'elle ne soit pas nécessaire au bon
fonctionnement du système, permettra de réduire le risques de hausses
de tension susceptibles d'endommager l'émetteur de clôture et/ou
l'adaptateur de courant. Pour mettre le système à la terre, vous avez
besoin d'un fi l de terre solide (non torsadé) (fi l de cuivre isolé de calibre
14 à 18) et d'une tige de mise à la terre avec une attache, disponibles
dans la plupart des magasins d'accessoires électriques. Connectez une
extrémité du fi l de terre à la borne de terre située sur l'émetteur de
clôture et l'autre extrémité du fi l de terre à la tige de mise à la terre. Cette
dernière doit être enterrée à une profondeur d'au moins 1 mètre dans le
sol et être située le plus près possible de l'émetteur de clôture.
28
4B
Prise
de terre
Bornes du
fil d'antenne
Voyant de boucle
Zone à clôture
Ares
10
13
20
40
80
200
400
600
800
1000
www.petsafe.net
Longueur
approximative
de fi l nécessaire
Acres Mètres
1/4 127
1/3 146
1/2 180
1 255
2 360
5 570
10 854
15 1000
20 1100
25 1200
4B
4D
Feet
415
480
590
835
1180
1870
2800
3200
3700
4000
Fil
de terre
